一、 什么是SimpliciTI無線網絡？
      無線節點和節點間，無線節點和無線網關間，要進行無線網絡通訊，必然需要一個大家都明白的通訊規范和約定，這就是無線通訊的協議，SimpliciTI 通訊協議是一種入門級別的通訊協議；由美國TI公司開發，是一種免費的通訊協議，協議非常小，只占了無線單片機閃存中的 8K字節。對于希望入門無線傳感器網絡和短距離無線數據通訊而言，是一個非常理想的敲門磚；SimpliciTI 通訊協議雖然很小，但是，麻雀雖小，五臟俱全，SimpliciTI 通訊協議包括了網絡加入，網絡管理，低功耗，無線跳頻通訊，網絡抗干擾等多種技術，而這些技術，正是無線傳感器網絡的核心技術，對于初學者而言，掌握這些基本技術，將為進一步學習ZIGBEE技術，WI-FI技術，藍牙技術，3G通訊技術打下良好的基礎；
 SimpliciTI 的網絡拓撲如圖1所示。

圖1  SimpliciTI 的網絡拓撲

       SimpliciTI 通訊協議是一種軟件協議棧，需要運行在TI CC2510或者CC1110無線單片機上，許多運行SimpliciTI 訊協議協議棧的無線單片機，就構成了SimpliciTI 網絡的基本部件，包括：網關（AP），終端節點（ED）和轉發節點（RE）;
      CC系列無線單片機由一個高性能的8051微控制器和一個2.4GHZ的無線收發器集成組成，功能強大，價格低廉，芯片原理見圖2所示。

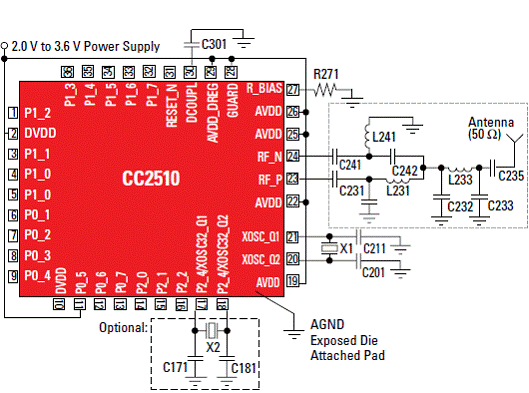

圖2   CC2510無線單片機電路原來圖

二.  選擇SimpliciTI無線網絡開發工具
       開發一個SimpliciTI 網絡系統，其本質上和開發一個典型的單片機系統的過程類似，但是也有很多不同；類似的方面是都需要采用C51編程語言，設計嵌入式軟件開發代碼，都需要對這些代碼進行編譯和調試，除錯等；不同是涉及到高頻無線通訊和多點網絡無線通訊，需要有相關硬件（無線通訊模塊，無線單片機開發工具，樣板代碼等）開發工具；
       圖三是一套無線龍通訊公司專門為開SimpliciTI 網絡而設計的一套低價格開發工具DIYRF-2510;

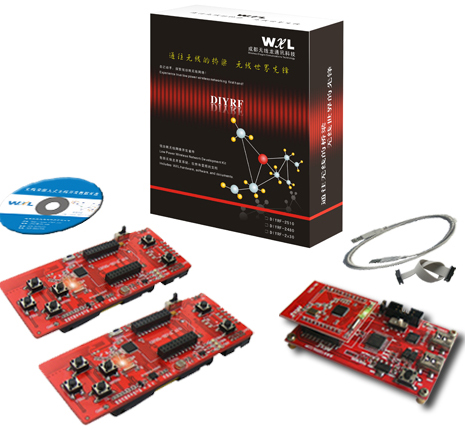

圖3  無線龍通訊公司 設計的DIYRF-2510

       這套系統可能和面前市場上的單片機系統有很大的不同，包含了三個功能：
       1、普通8051單片機學習功能 ，DIY RF-2510系統包括一個類似JTAG功能的非入侵式高級在線仿真器，在不占用單片機任何資源前提下，實現軟件下載，單步，斷點和在C語言水平下實時調試功能，支持功能強大的IAR 電子平臺C51編譯，調試環境。
       2、全功能基礎低功耗無線網絡功能展示和測試。
       3、SimpliciTI無線基礎網絡軟件協議棧學習和開發功能，包括協議棧源代碼和表演軟件代碼；DIYRF-2510系統由一個無線網關（兼作單片機在線仿真器），兩個無線節點成套而成，無線節點上有較新傳感器和按鍵，顯示功能,  系統全部工作在2.4GHZ 全球免執照頻段。
       更大的驚喜是DIYRF-2510 無線節點和網關板上，都有一個無線模塊擴展插座，在插座上擴展上對應的無線龍無線模塊，就可以容易升級到更高級的無線網絡開發，例如 ZigBee網絡開發。同時用同樣方法，我們也可以容易升級到我們陸續微功耗Wi-Fi、藍牙 ，3G無線網絡開發。DIY-2510開發系統全套系統零售價僅僅為395元人民幣！用戶到www.DIYRF.com  和www.RFMCU.cn 就可以很容易買到；《無線電》雜志2009年第9期以2萬字的篇幅，詳細介紹了這套系統的使用和如何入門簡單無線網絡；
三、 如何評估和測試SimpliciTI無線網絡功能？
       首先，我們需要對SimpliciTI無線基礎網絡的功能進行評估，了解SimpliciTI無線基礎網絡的性能和主要功能；你需要安裝 DIYRF-2510開發系統, 該系統的低功耗無線網絡結構圖如圖4所示。系統結構為使用一根USB電纜，連接網關節點到PC機，將網關通過無線網絡獲得的信息或者PC發出的命令，通過無線網絡傳輸到節點。
無線節點板采用標準AAA電池供電，通過網絡協議，以自組織方式加入網絡，實現將傳感器數據和操作信號，通過無線網絡傳輸給無線網關(GATEWAY)。

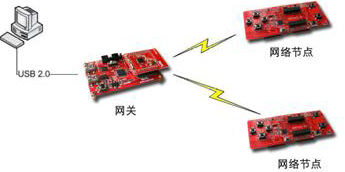

圖4   DIYRF-2510網絡結

       DIYRF-2510 具有兩種功能，一是評估SimpliciTI無線基礎網絡的功能，二是對SimpliciTI無線基礎網絡進行軟件開發測試；如果你運行SimpliciTI無線基礎網絡評估功能， 首先你需要安裝無線龍DIYRF PC 監控軟件，這非常容易，按照說明書的安裝流程，很容易就完成了安裝，你運行DIYRF 軟件，PC會出現下面的圖5的歡迎圖畫：

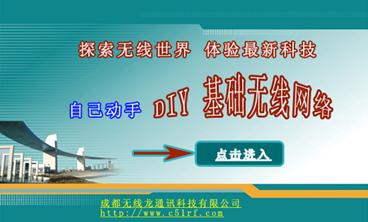

圖5   DIY  SimpliciTI無線網絡


       然后從這里將USB電纜接如PC機USB接口。

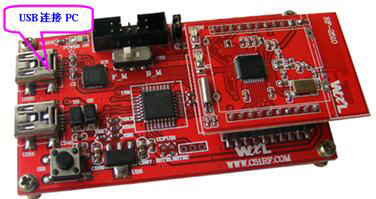

圖6  連接你的網關到PC(USB)

       點擊開始，軟件自動會搜索，網關的接口，然后出現下面畫面如圖7。

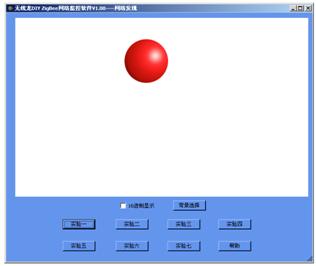

圖7   網關節點在屏幕中

     如圖8，安裝你的無線節點的電池，然后打開電池開關到ON，設定DIP開關在全部關閉－000，你可以看見圖9畫面。

圖8 啟動你的無線節點

圖9  看到你的無線網絡中的全部節點


       然后你對照說明書，改變PC屏幕上的實驗功能和無線節點上的DIP開關，確定進行下面豐富多彩的各種實驗，包括無線門鈴，無線溫度計，無線遙控器，無線紅綠燈，無線節能路燈控制，無線游戲搖桿等，如圖10所表示。

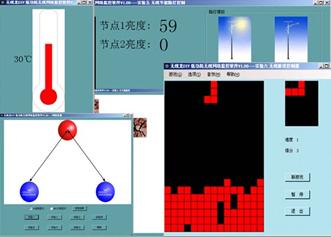

圖10  看到你的無線網絡中的全部節點

四、實戰開發調試  SimpliciTI 無線網絡軟件和應用
       作為一個開始，我們使用兩個無線節點，不需要PC機，實現采用SimpliciTI軟件協議棧相互遙控對方的節點板上的小燈的實際例子。
       步驟是：

       1、安裝IAR C51編譯軟件（需要自己到IAR網站下載評估版本）。
       2、按如下示意圖十一連接仿真器到PC USB 口， 注意這次是不同USB接口。

圖11 連接仿真器到PC USB 口

     3、根據需要將仿真器分別連接無線節點板，進行下載和調試，首先進行第一號節點，作為AP使用。
     4、打開工程軟件，DIYRF.PRJ 如圖12。該工程文件包括了SimpliciTI全部源代碼和完整的工程文件，表演代碼，作為設計者，你可以容易的修改無線通訊協議棧和你的應用代碼，開發出各種實際無線網絡應用產品；

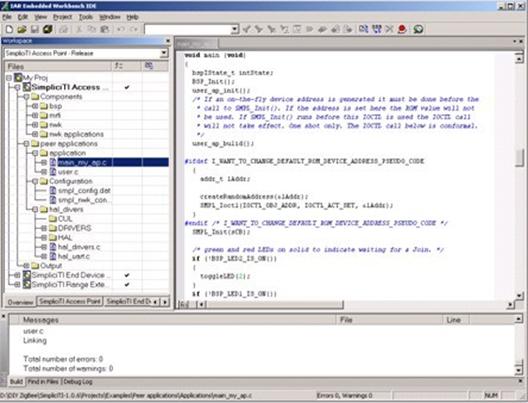

圖12    IAR平臺  DIYRF工程文件和和源代碼

       5、你可以在C語言源代碼中，修改和定義你使用無線節點上那個按鍵發射（也可以做你自己的任何修改），然后繼續編譯，如果提示正確，說明你成功完成編譯。
       6、點擊下載，完成編譯好的調試代碼下載。
       7、退出下載。
       8、按啟動（RESET）開始運行。
       9、仿真電纜連接  2號節點，定義為ED(終端節點) ，然后重復3－8步。
       10、1號 按下你在軟件中 定義的按鍵，對方相應的燈會亮器，在重復一次，對方燈會熄滅；2號也有相同功能。
