LANTEK 二代線纜認證測試儀技術特點
自美國理想工業公司2001年推出具有劃時代意義的LANTEK系列線纜認證測試儀至今的8年間，網絡介質尤其是銅纜的應用與測試標準又有了長足進步，與之相適應的測試技術也在與時俱進。理想公司繼承和發展其儀表設計與制造理念，推出的第二代LANTEK產品，不僅是理想公司線纜認證測試儀的升級換代產品，也必將成為全球線纜認行業的領軍之作。
那么，LANTEK二代測試儀較其上一代儀表究竟有何不同呢？在此不防借《LANTEK測試儀特點綜述》一文中的脈絡，對比說明兩者的不同，LANTEK二代產品的先進性就此可見一斑。
l 特點之一目了然
繼承：
主機采用彩色液晶顯示屏，全中文圖標操作界面，以圖形方式顯示測試結果。
發展:
改4:3為16:9寬屏，有效顯示面積95×54mm。
采用寬屏顯示器有利于更清晰地顯示全程帶寬的測試結果。較6類線纜測試帶寬250MHz相比，6A類測試帶寬達500MHz，F(xiàn)A級銅纜更將帶寬擴展到1000MHz，相應的測試頻譜圖橫軸長度也將延長至6類線的4倍（5e類線的10倍）。顯然使用16:9顯示屏能更清晰地展示全部帶寬的測試結果。
測試帶寬達1000MHz的FA級銅纜測試結果
l 特點之兩全齊美
繼承
遠端機具有雙行字符型液晶顯示器，并配以傳統的LED指示。遠端機上提供自動測試、退出、對講按鈕，均能通過遠端啟動上述按鈕功能。換言之，測試者無需在被測線兩端來回跑，就能完成所需測試。
發展
在主機端曾配音頻發生功能，便于配合音頻探針尋線選線。
l 特點之三尖兩刃
繼承
可根據實際測試需要配置：6(A)類、7類模塊、光纖認證模塊——“三尖”，測試銅纜與光纖兩種介質——“兩刃”。
繼承理想公司專利“分段測試技術”，不更換適配器，同時完成“信道”與“永久鏈路”測試，無需花費更多時間就能滿足線纜制造商和較終用戶的不同要求。
適配器仍然采用內嵌式裝配，與機身珠聯璧合，避免發生意外磕碰而損壞。
發展
增加6A類測試適配器并向下兼容各類線纜的測試。7類適配器可在GG45、TERA、EC7等類型中選擇，滿足不同測試要求。
光纖認證適配器——FiberTEK®FDX，是單端測試模塊，真正實現對單芯光纖的“雙向雙波長”認證。
l 特點之四省其身
通過對同類儀表即上一代LANTEK各種缺點的“三省其身”，繼承并發展了第二代LANTEK“四省其身”的設計目標。
繼承
省時、省心、省事與省錢。
發展“省時”：
1．測試速度較快的測試儀——省時
9秒完成5e類自動測試（老LANTEK為13秒）
13秒完成6類自動測試（老LANTEK為21秒）
18秒完成6A類自動測試（老LANTEK為35秒）
15秒完成雙向雙波長光纖認證（老LANTEK為2分鐘）
線外串?dāng)_測試速度較同類儀表快4倍
2. 通道、永久鏈路、跳線測試及現場校準，均使用同一適配器, 無需頻繁更換——省時
3. 專利技術的雙模式（DualMODE）功能，實現只按一次“自動測試”按鈕，得到2個不同標準的評判結果，而測試時間不變。此功能至少能比其它儀表節省一半測試時間。
發展“省事”
與以往4步法（兩個波長、兩個方向）完成光纖認證測試不同，F(xiàn)iberTEK®FDX只需1步就可完成相同任務。FiberTEK®FDX徹底革新了整個光纖認證過程，測試每根光纖不再需要交換光跳線或光源種類，按1次測試按鈕就能得到4個衰減值和1個長度值。實現了光纖認證較簡化。事半而功倍，何樂而不為？
發展“省心”
由于采用單端雙光源設計，光纖認證模塊的種類從4種4個模塊，減少為2種4個模塊，跳線數量也減少了。測試過程中杜絕了跳線接反的情況，工作效率勢必提高。
發展“省錢”以上改進都為二代LANTEK測試儀的使用者進一步節省了大筆開支。
l 特點之五子登科

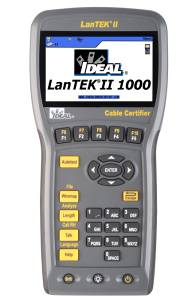

第二代LANTEK繼承了上一代儀表的關鍵技術，形成LanTEK II 350、LanTEK II 500和LanTEK II 1000，以及FiberTEK®FDX光纖認證和OTDR光纖故障定位工具。成為理想公司五大網絡介質測試產品。
l 特點之六藝全才
繼承
內置較新國際（ISO 11801）和北美（TIA/EIA568C）標準及多家線纜生產廠商的廠級標準，不僅滿足6A類及以下各類布線工程的測試需求，而且包含7A類（FA級）1000MHz電纜測試草案在內的所有類別銅纜介質的認證測試要求。
第二代LANTEK仍然是全球惟一能認證7A、7、6A、6、5e、5類全部銅纜介質的測試儀。
發展
為更適合中國用戶的測試需要，第二代LANTEK測試儀中特別預置了中國布線驗收標準——GB50312-2007，成為一款滿足中國國情的認證測試儀。
l 特點之七步成詩
繼承
第二代LANTEK是全球惟一能認證至7A類（FA級）1000MHz帶寬的銅纜認證測試儀。
發展
為滿足不同用戶的測試需求，節省用戶測試成本避免過度投資，共有七種儀表選擇，完全覆蓋布線工程全部測試需求。
LanTEK II 350滿足6類及以下所有類別布線測試；
LanTEK II 500滿足6A類及以下所有類別布線測試；
LanTEK II 1000滿足7A類及以下所有類別布線測試；
每種銅纜測試儀表均可配置多/單模FiberTEK®FDX光纖認證模塊，完成光纖工程測試；
LanTEK II 350 + FiberTEK®FDX
LanTEK II 500 + FiberTEK®FDX;
LanTEK II 1000 + FiberTEK®FDX；
另有33-960系列OTDR完成光纖故障定位任務。
l 特點之八面玲瓏
繼承
仍然可從以下八個人機界面操控第二代LANTEK
1、視覺界面；
2、觸覺界面；
3、聽覺界面；
4、通話界面；
5、通信界面；
6、適配器界面；
7、存儲界面；
8、電池與電源界面
發展
1、視覺界面——16:9寬屏彩色中文界面，圖標操作，圖形顯示結果；
2、觸覺界面——強色彩反差大按鍵，適應工程現場使用環境；
3、聽覺界面——主機與遠端機均有音頻發生器，可選擇線對注入信號，支持標準音頻探針；
4、通話界面——對講語音更清晰；
5、通信界面——主機與遠端均提供USB及RS232接口，全面支持?jǐn)?shù)據傳輸、存儲與維護；
6、適配器界面——帶有鎖定裝置的嵌入式適配器，無需更換即可完成不同測試及現場校準工作；
7、存儲界面——儀表本身能保存1700條帶圖形6類線測試結果，能支持64GB U盤
8、電池與電源界面——鋰離子電池可持續工作18小時，支持邊充電邊測試和快速充電。
l 特點之九鼎一言
繼承
仍然是惟一通過“信道”、“永久鏈路”全部ETL精度認證的測試儀。
ETL與UL認證的區別在于，ETL工程師到生產線尾端隨機抽樣儀表進行精度認證；UL要求廠家送檢自認為合格的儀表。
注：ETL認證的發證機構——ETL SEMKO，是ITS股份有限公司的分部，是全球測試、檢查和認證服務機構，在超過90個國家，運營260個實驗室和500個辦事機構，遍布全球。ETL SEMKO通過其本地服務，提供全球市場的進入，其服務包括：為用戶提供產品安全測試和認證、EMC（電磁兼容）測試和性能測試，這些用戶包括家電業、高壓交流設備、線纜和線纜附件、工業機械、醫療設備、通信業、照明、汽車、半導體和電子設備等制造商。
發展
由于測試帶寬不同，第二代LANTEK分別獲得III、IIIA、IV、IVA級ETL精度認證。
l 特點之十全十美
與上一代LANTEK相比，第二代LANTEK在以下十方面有所改進：
