使用產品： EDS-510A 系列


國家/城市： 中國山東

項目簡介

膠州電能集團（JEPG）是中國山東的一家國有企業，它的高質量和大容量電網有兩個 220KV 變電站、5個 110KV 變電站和22個 35KV 變電站。

JEPG 在2007年對他們的網絡系統進行了升級，以滿足他們使用可靠集成的視頻和數據網絡進行遠程監測的需要。 原來的配電系統使用點對點以太網光纖通信和一個備用的無線電通信系統。 然而，使用無線電通信作為備用手段是不太可靠的，因?yàn)閿?shù)據傳輸會受到天氣和周圍建筑物高度的影響。 升級后的系統為配電系統使用了以太網環形拓?fù)浣Y(jié)構，并且將配電網絡、視頻監測網絡和辦公自動化都組合到一個網絡中。

系統需求

• 用戶計劃將配電自動化系統、辦公網絡和視頻監測系統集成到一個網絡中去。
• 膠州電能集團想要使用比無線電波傳輸更可靠和穩定的通信網絡備用系統。
• 網絡需要很高的帶寬來同時傳輸數據和視頻，以實現實時的監控。

Moxa的方案

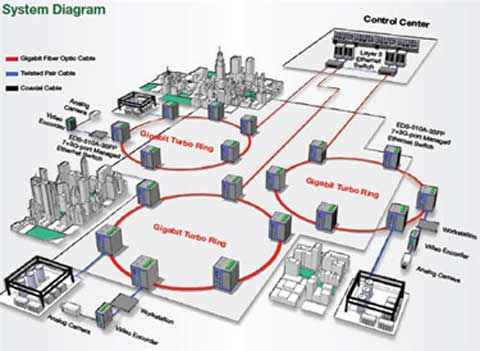

膠州電能集團擁有位于3個不同城市的30個變電站。 為了更可靠地進行配電監控，膠州電能集團為他們的能量控制系統部署了一個以太網環形拓?fù)浣Y(jié)構。 基于這30個變電站所處的位置，使用 Moxa 公司的 EDS-510A-3SFP Gigabit 網管型以太網交換機建造了3個環形以太網。 這些環形以太網使用 Moxa 公司的 Turbo Ring 專利技術作為備用系統。 配電系統的保護繼電器直接連接到 EDS-510A-3SFP 交換機上，共同組成一個受 Moxa 公司 Turbo Ring 協議保護的環形拓?fù)洌瑥亩�保證在網絡故障時實現毫秒級的恢復。 此外，每一個 EDS-510A-3SFP 交換機都連到一個用于視頻監控的工作站，從而為系統維護人員在現場進行監測操作提供了一個有效的途徑。 EDS-510A 交換機配備有三個 Gigabit 以太網端口以提供高帶寬的解決方案，不僅為冗余 Gigabit Turbo Ring 骨干提供能量，也留下一個空的 Gigabit 端口用于向上連接到核心交換機上。

為什么選擇Moxa？

• Moxa 公司的以太網交換機可以用來構建恢復時間小于20毫秒的介質冗余網絡，保證了能量控制系統的穩定性。
• EDS-510A Gigabit 以太網交換機配有三個 Gigabit 以太網口，以提供高帶寬的解決方案，在構建集成的數據和視頻網絡的同時，還留有一個空余的端口用于向上連接到核心交換機上。
• 智能化的功能，例如通過電子郵件或繼電器輸出提出警告，使得故障處理更加簡易。

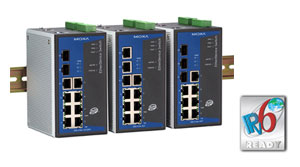

推薦產品： EDS-510A-3SFP

• 2個用于冗余環形網的 Gigabit 以太網口和1個用于向上傳輸?shù)?Gigabit 以太網口
• 用于以太網冗余的 Turbo Ring（恢復時間小于20毫秒）和 RSTP/STP(IEEE 802.1W/D)
• 電源故障時繼電器輸出警號
