作者：Actel公司高級產品營銷經理Rich Howell

傳統上，人們一直采用熱敏電阻、熱電偶或分離式溫度測量芯片來測量系統溫度。而且，隨著系統速度越來越快，系統的相對尺寸越來越小，溫度測量也變得越來越重要。然而，若需要測量板卡上多個測試點的溫度，這些器件的成本會迅速增加。這反過來產生了對高效、緊湊及低價的溫度測量方法的迫切需求，其應用范圍遍及高速計算機、電信網絡交換設備以及工業溫度控制，諸如便攜式電子產品、生物醫學設備、電機控制以及汽車電子。

由于及時和準確地修正溫度在許多應用中都非常關鍵，當今的智能系統都采用了冷卻系統，并根據系統內部情況平衡其運作。這類系統還有其它優點，即可使用板卡上的測溫二極管（或采用二極管接法的晶體管）跟蹤和測量特定器件的溫度。這樣，當出現溫度異常時，就能提示系統的運行情況，指出部件當前運行不正確。而智能系統此時就可做出響應，采取修正措施，并/或向系統管理部分給出超界報警。

除了完成其它系統管理任務外，當今的混合信號FPGA也是一種智能熱管理系統，可讓設計人員以低成本輕松、準確地測量多個位置的溫度。



使用混合信號FPGA檢查和測量電壓

在研究恒流下二極管絕對溫度與其正向電壓間的關系時，二極管正向壓降隨溫度的變化大約為2mV/C。為提高測量精度，并排除不同二極管間的差異因素，要利用兩個已知的電流值及測量值的比率數據。圖1所示為溫度對二極管電壓和電流的影響。

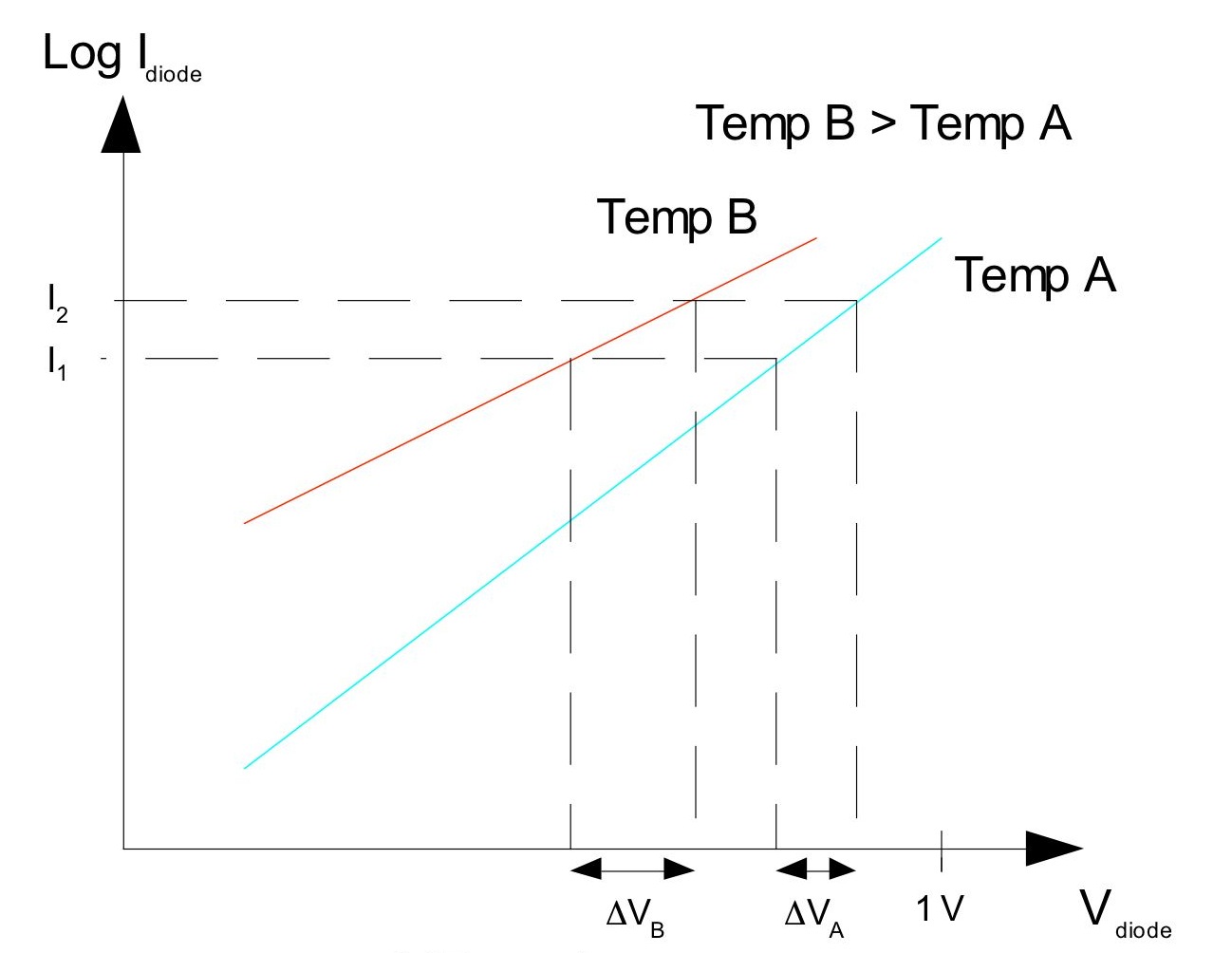

圖1. 二極管電壓、電流與溫度的關系。



該測量值由如下方程表示：



T = DV * q /（n * k * ln(I_H / I_L）   （1）



其中，

T = 絕對溫度

DV = 二極管在高電流和低電流下的電壓差

q = 1.602x10^-19 庫侖（一個電子的電荷量）

n = 1（理想因子，這里假定為1）

k = 1.38x10^-23 J/K（玻耳茲曼常數）

I_H = 高電流強度

I_L = 低電流強度



本文采用Actel的混合信號Fusion PSC（可編程系統芯片）在真實世界的應用來作為案例進行說明。該混合信號FPGA將提供兩個已知（100µA和10µA）的電流源（見圖2），并通過內置的模數轉換器（ADC）測量電壓差。假定二極管處于室溫，檢定電壓差值DV。

從方程（1）中解出將要送到ADC的轉換電壓，即如下的方程（2）；進而得到混合信號FPGA所測量出的電壓值。



DV = T * n * k * ln(IH / IL）/ q        （2）



              DV = 298 * 1 *（1.38x10^-23 J/K）* ln(10）/（1.602x10^-19C）

              DV = 298 * 0.00019835 = 59 mV

圖2. 基于Fusion技術的溫度監視電路。



在室溫下，電壓值相對較小。混合信號FPGA中的溫度監視電路內置一個12.5倍放大器，可將預測信號放大，從而使溫度信號的測量更精確。因此，考慮到電壓信號到達ADC前會被放大，需要對方程（2）進行修改，即：



                   DV =（T * n * k * ln(I_H / I_L）/ q ）*12.5

DV =（ 298 * 0.00019835）* 12.5 = 738 mV



噪聲濾除

通常，溫度測量值都難免包含討厭的噪聲。為去除噪聲，通常的做法是將多次測量值平均，并采用這個平均后的結果。好在溫度是個變化相對慢的參數，因此測量多次（常常可達1,000次）也不必?fù)?dān)心實際信號變化。通過過濾系統級噪聲，混合信號FPGA能輕松地對這些測量值取平均。所使用的軟件工具一般也提供方便的圖形用戶接口（GUI），用戶可用它來設置平均或過濾因數。

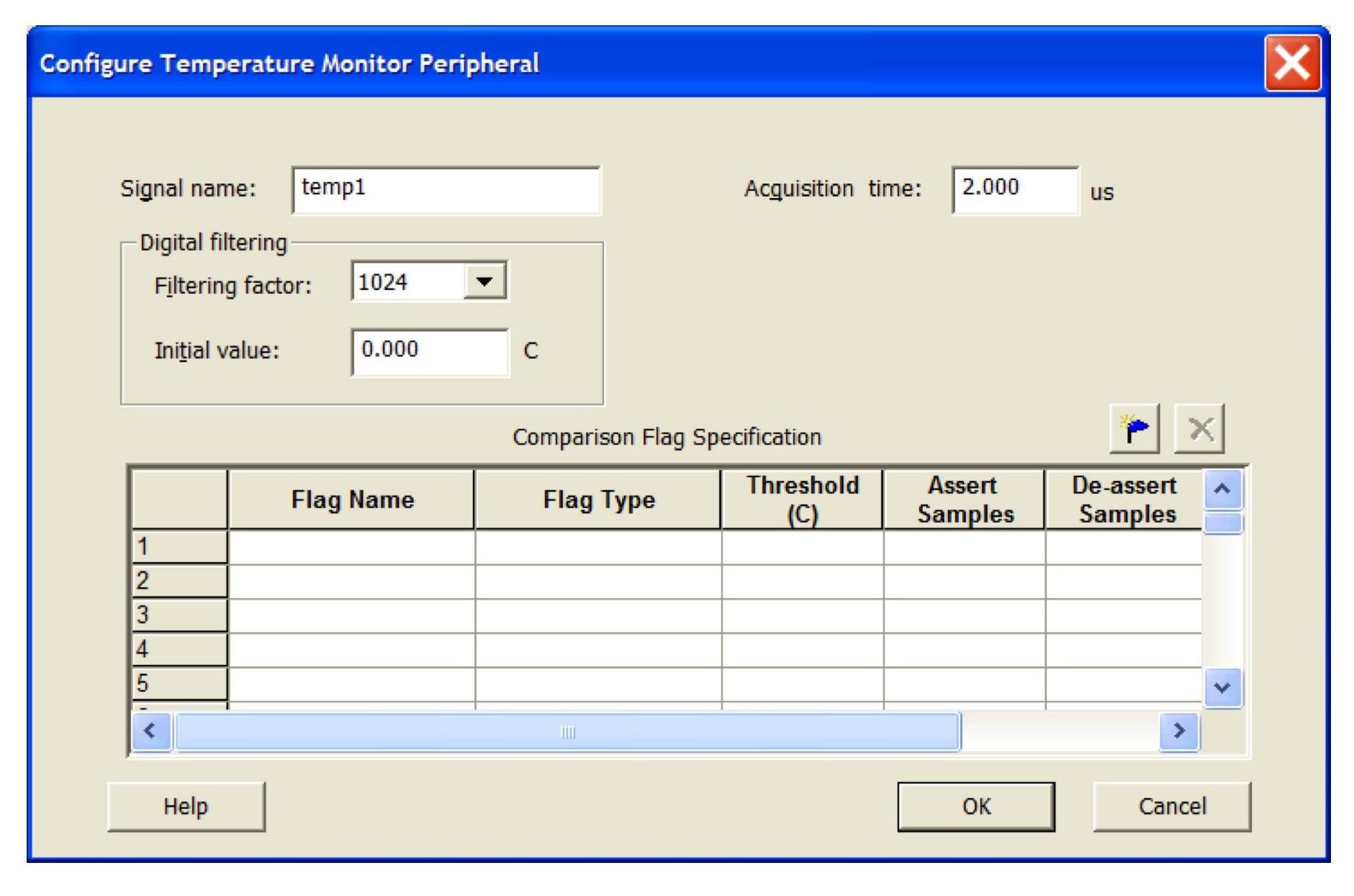

圖3. Libero IDE熱管理GUI。



在確定的溫度范圍內運行

既然可以測量出系統內某一位置的溫度，那么設計人員該如何使用這個信息呢？

大多數系統都應在某些溫度范圍內工作。因此，只有知道系統的這些工作溫度范圍，才能讓系統做出相應的響應。混合信號FPGA能輕松監視平均溫度，并將其與用戶定義的溫度閾值比較，從而設置相應的標志。而且，由于這種FPGA是可編程邏輯器件，因此可設置不同的閾值。



為說明這一點，我們舉個例子。假設用戶為一塊電信用的線路卡定義了三種工作溫度范圍：正常、偏熱、過熱。讀取的溫度將作為反饋信號去控制系統所需要的冷卻量。

當平均溫度處于“正常”范圍，無需對系統進行改變；這時系統工作在理想的條件下，并設置“正常”標志。然而，某些內部或外部因素可能對系統造成影響，致使工作溫度從“正常”范圍移進“偏熱”范圍，此時，“正常”標志將被清除，并設置“偏熱”標志。雖然這個范圍按定義還是有效工作的溫度范圍，但系統正在接近有可能造成系統損壞的溫度。而且，如果此時冷卻系統過載或不正常，溫度將繼續升高，較后導致系統內的線路卡損壞。智能熱管理系統就是用于防止這類事情發生。

系統現在開始采取修正措施。線路卡通知系統主控（即混合信號FPGA），告之系統溫度已升高。系統主控隨即提高冷卻系統的輸出，以抑制溫度的攀升；即冷卻系統應提高輸出，使系統返回到“正常”溫度范圍，并設置相應的標志。此外，擔任主控的混合信號FPGA還可將該熱事件及其發生的時間記錄到嵌入式的閃存中，供維護人員事后取用。

當平均溫度從“偏熱”變成“過熱”，混合信號FPGA會采取更嚴厲的措施，因?yàn)榇藭r(shí)系統已處于極端的危險狀態。于是線路卡開始關閉程序，以防止損壞。線路卡此時可向主控發送信號，告訴主控已關閉程序。線路卡發生過熱的情況以及發生時間將保存到嵌入式閃存中，供事后調試和故障分析使用。而且，混合信號FPGA會關斷線路卡的電源，防止損壞。



總結

隨著尺寸越來越小、處理速度越來越快的器件大量用于各種應用系統，熱管理在當今許多設計中正在成為日益越重要的方面。采用混合信號FPGA，只需外接一些采用二極管接法的晶體管，就可測量一個系統板卡上許多位置的溫度。混合信號FPGA還能夠過濾噪聲信號，從而實現更精確的測量。由于采用了可編程邏輯器件，因此可以建立非常靈活的熱窗口（即不同的溫度范圍），并給每種窗口定義其獨有的系統響應方式，包括對熱事件進行簡單的時間標記，以及關閉系統，以避免造成永久性熱損壞。混合信號FPGA可以簡單、低價的方式，將熱管理功能集成在全面的系統管理解決方案中。

www.actel.com/intl/china
