可幫助設計人員選擇LED應用電感器的一些工具
作者：Coilcraft技術市場總監Len Crane
我們作為消費者都熟悉的一種產品是傳統白熾燈手電筒，通常都有一個非常基本的電路設計：電池、一個白熾燈泡、一個通斷開關和一種連接所有這些東西的方式。相比之下，現在商店貨架上出現的一種新型LED電筒，帶來了一種大得多的電子復雜性。它們使用有多種元件的各種驅動電路。很容易想象，電筒設計人員總是需要豐富的專門知識，為體育運動和警察、消防和救援等應用生產堅固耐用的東西。但是，他們不一定具備DC-DC轉換器方面的經驗，更不用說像構成一個典型DC-DC轉換器材料清單的功率電感器等元件了。
隨著新型LED照明應用范圍的增長，也很容易想象在各種照明產品中重演的這種情景。幫助這些新的行業在其設計中應用現有的DC-DC轉換器專業知識，來確定功率元件制造商是義不容辭的責任——做到這一點的方法是用新的照明應用實現性能和能源效率。本文將探討方式一位有豐富經驗的工程師能夠迅速而方便地利用現有DC-DC轉換器專長，包括磁性元件細節的方法。

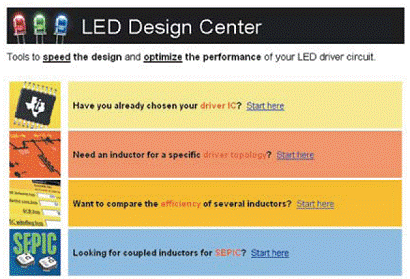

Coilcraft已開發出若干工具來引導用戶選擇電感器。這些工具已在新型LED設計中心提供，如圖1所示。這些工具已安排為用戶提供一個選擇的出發點。
圖1. Coilcraft LED設計中心選擇
從驅動IC開始
LED驅動電路IC列表很長，包括所有著名的品牌，如Allegro Micro、Austria Microsystems、Durel、Fairchild、Freescale、凌力爾特、Maxim、美國國家半導體、NXP、安森美半導體、意法半導體和德州儀器。來自IC公司的文件通常不僅包括其產品的技術規格，而且還有設計實例和應用提示。經常還可以提供完整的立即可用的評估或演示套件。
除了常用參考設計信息，這些公司還建立了特殊的LED設計中心作為一種集中相關特定照明應用信息的方式。例如，美國國家半導體提供了作為其著名的WEBENCH Designer工具給計者一部分的在線WEBENCH LED Designer。德州儀器的網站提供的電源管理產品有LED驅動器、照明與顯示解決方案部分，凌力爾特列出了一個LED驅動IC頁面。正是這些驅動IC制造商實例支持著羽翼未豐的LED照明市場。

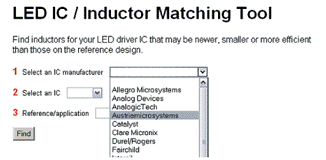

Coilcraft LED設計中心收集關于LED驅動器IC的信息，并幫助用戶利用電感器匹配工具連選擇適當?shù)碾姼衅鳌＿@個工具從幫助用戶從集成電路公司、驅動IC和感興趣的具體應用列表中進行選擇，如圖2所示。
圖2. LED驅動器IC和電感器匹配工具

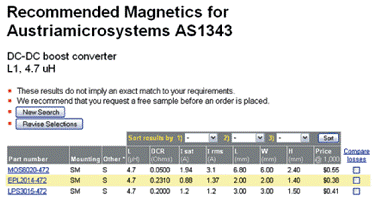

利用選擇的信息，該工具為應用提供了適當?shù)碾姼衅餍畔ⅰD3顯示了一個典型結果，它包括了電感器參數總結，以及完整電感器規格一個實時鏈接。由于被列為解決方案的電感器是來自一個動態元件型號的實時數據庫，這個工具比列在該集成電路參考設計中的一張簡單的電感器交叉參考列表更加強大。這個特點為用戶提供了總是較新的可用電感器列表，而不限于那些出版時由參考設計確定的電感器。
圖3. IC/電感器匹配工具發現的電感器解決方案
從LED開始
作為應用的中心，LED器件本身的特性和工作要求必須是大多數設計的起始點。例如，像表1所示的那些基本工作參數很容易從LED數據手冊找到。
