一、  應用案例：汽車模具MES在線數據采集

地點：中國煙臺   客戶：煙臺某模塑企業



二、 背景概述:

該企業是上市公司江南模塑科技股份的全資子公司，主要從事汽車零部件、模塑高科技產品的開發、銷售，現為上海通用汽車配套供貨�？蛻粼跊]導入MES系統之前，都是通過貼不良標簽的方式對在線產品進行標識,不僅效率低、易出錯，也不方便不良數據統計和產品后期追溯。企業為此頭痛不已.



三、 系統描述:

前端平板電腦采集每個下線部件條形碼和記錄每部件的質量情況，然后將數據發送給MES服務器，后端產線調用服務器數據將不良品打回或返工，服務器同時推送生產進度、不良品狀況到電子看板和打印機。



四、 系統框圖:

五、 應用優勢:

u  采用android系統,界面更友好,客戶可隨時在線升級質量檢驗的APP程序.

u  10.1寸寬屏高分辨率 (1024*600),顯示內容更多.

u  支持硬關機和來電自啟，數據保存在內置的EMMC存儲器中,安全可靠且不會丟失.

u  支持選配WIFI、3G通信,方便客戶后期靈活組網.

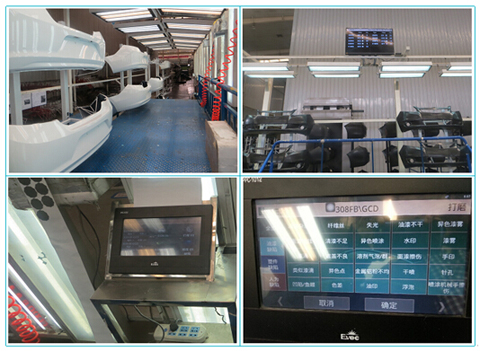

六、 實地拍攝:







七、 定購信息:

料號	型號	描述
0010-062931	PPC-1012-0102/ARM800M/1GB/4GB/4串/2CAN/觸摸	10.1英寸ARM 工業平板電腦（ 分辨率）1024*600/ i.MX53 Cortex-A8 800MHz/1GB DDR3 內存/4GB EMMC存儲/4× 串口(2個帶隔離) / 1 個10/100Mbps/ 2×CAN(1個帶隔離)/ 2×USB /1 組音頻/1×SD 卡/ 1×sim卡/1×mini-pcie(3G或wifi可選)/  鋁合金面板/ DC9V~30V寬電壓輸入 / 觸摸
0010-064201	PPC-1012-0101/ARM800M/1GB/4GB/2串/觸摸	10.1英寸ARM 工業平板電腦（ 分辨率）1024*600/ i.MX53 Cortex-A8 800MHz/1GB DDR3 內存/4GB EMMC存儲/2× 串口/ 1 個10/100Mbps/ 2×USB /1 組音頻/1×SD 卡/ 1×sim卡/1×mini-pcie(3G或wifi可選)/  鋁合金面板/ DC9V~30V寬電壓輸入 / 觸摸

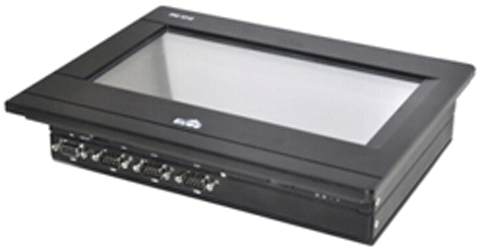

八、 產品特點:

u  高性能Cortex A8架構。

u  多嵌入式系統支持Android 2.3, Linux 2.6,Wince7.0

u  10.1寸高亮度顯示屏(1024*600)

u  電阻式觸摸屏，全金屬結構滿足工業需求。

u  獨特的雙層結構設計，選擇單層配置機器可更薄。

u  開放I2C低速總線接口(支持GPS/北斗內置模塊)

u  自帶兩路CAN接口，滿足CAN2.0標準。

u  支持9~30V寬電壓輸入，可選配隔離電源。

u  主要通信接口采用隔離設計（串口、CAN），網口防雷

u  整機EMI達A級，EMS達2級。

u  支持選配WIFI、3G通信

u  內置RTC和看門狗

u  可廣泛應用于自動化工廠數據采集終端、環保水質監測、車載領域、自動點膠設備、制藥機械，電力監控、化學品檢測、橡膠機械等自動化監控設備。
