摘要： 采用兩套SVG（Static Var Generator）提高電氣化鐵路電能質量的平衡電氣化鐵路單相負荷的一種方法。
關鍵詞： SVC，TCR和FC，無電壓沖投運方法

1．引言

電氣化鐵路是當前我國重點發展的交通方式，它已顯示出無比的優越性。到2020年我國鐵路總長為100.00KM，電氣比率為50﹪，而承擔的運量比重為80﹪以上。當前電力機車的供電和趨運方式具有以下特點：

①不對稱性，產生負序電流，引起電網三相不對稱；
②非線性，產生諧波，引起電壓波形畸變；
③沖擊性，引起電壓波動；
④功率因數低。

而且由于電力機車的負載能力和運行速度的不斷提高，功率水平也會大幅度提高，對電網的沖擊也會相應加大。隨著電氣化鐵路在全國的逐步發展，如何使其對電力系統的影響降為較低，成為了必須認真思考和努力解決的問題。

傳統的方法是在110kV側加裝補償裝置，如FC等。但由于電氣化鐵路的負荷隨機性，僅僅用FC的效果很不理想。如果采用TCR等SVC補償器，由于接入電壓太高，TCR需通過變壓器才能可靠工作。同時，TCR在工作時還會產生大量的諧波，必須配套相應的FC才能充分發揮其作用。所以，整個系統造價很高，占地面積很大，補償功能也很單一。

“靜止無功發生器”，也稱為靜止同步補償器（Static Synchronous Compensator－STATCOM），是一種并聯型無功補償裝置，可以解決已存在的問題。

2.系統組成原理

2.1系統組成

用SVG平衡電氣化鐵路單相負荷的方法是采用兩套結構相同的靜止無功發生器，分別接于低壓側的左右橋臂上再分別連接設于左右橋臂的固體濾波器FC1、FC2。

SVG1或SVG2采用兩電平功率單元并聯多重化的方式實現大容量和低開關波紋，功率單元采用標準模塊形式，輸入端（交流側）接于變壓器低壓側，輸出端（直流側）接于直流母線，采用直流母線互聯的形式構成整體結構。

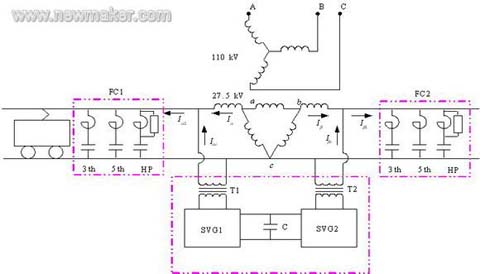

系統組成見圖1：

圖1系統組成圖

系統原理電路見圖2：

圖2 系統原理電路圖

圖2中的IGBT1正負母線之間并聯突波電容C1，IGBT2正負母線之間也并聯突波電容C2，同時在正負母線之間的電力電容C4起到儲能和穩定直流側電壓的作用。

功率單元具有交流和直流故障隔離功能；在交流側設有接觸器K，在直流側設有熔斷器FU2；接觸器K一端連接電抗器輸出端，接觸器K另一端連接功率單元IGBT輸入端；熔斷器FU2接于電容器C4輸出端。

功率單元設有過壓保護器SPD，過壓保護器SPD連接熔斷器FU1，兩端與電容C4并聯。

功率單元具有上電自充電功能，所述的交流側接觸器K上并聯有電阻R。

該方法用于電氣化鐵路供電系統的無功功率、諧波電流和負序電流的補償。

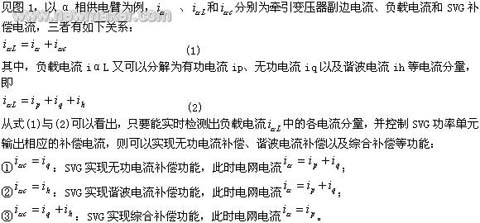

2.2 系統工作原理

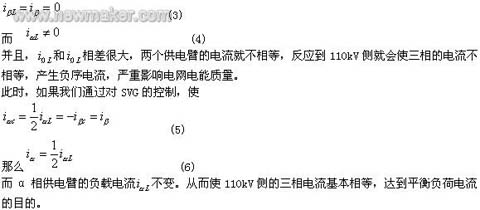

補償負序電流時，SVG1和SVG2構成一個有機整體，以直流側并聯電容為中介，將不平衡電流從一個橋臂“分流”到另一橋臂，從而完成負序電流補償功能。也就是說，假定一個極端情況，如果α相供電臂有列車通過，而β相供電臂無列車，可以近似認為

3、試驗與效果

3.1試驗

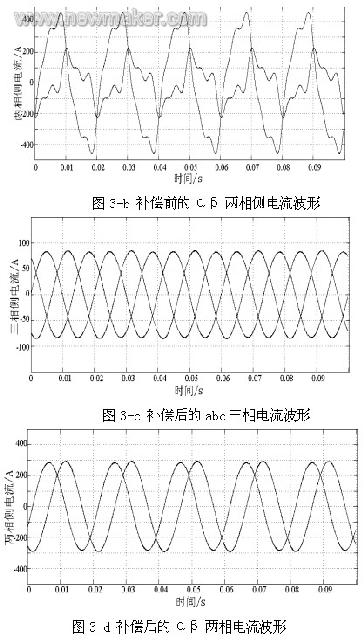

①系統已經過RTDS—電力實時數字仿系統仿真，其波形如圖3所示：

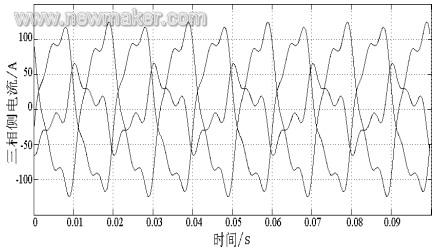

圖3-a 補償前的abc三相電流波形

②全載試驗

系統在公司全載試驗機上進行實際試驗，其性能達到設計指標要求。波形如圖4所示：

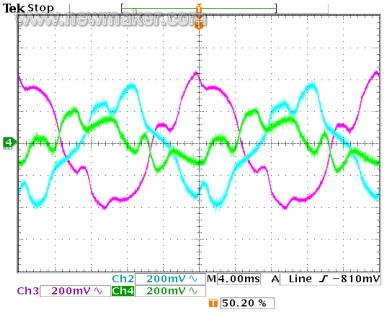

圖4-a 補償前的abc三相電流波形

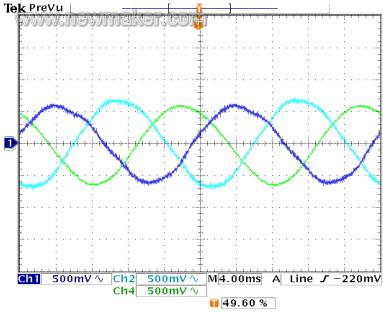

圖4-b 補償后的abc三相電流波形

3.2效果

①補償負序電流，降低負序電流對電網的污染；
②降低母線電壓損失，提高電網電壓水平；
③補償無功功率，提高功率因數；
④補償諧波電流，降低諧波電流對電網的污染。

系統經仿真，全載試驗和現場應用，效果良好。

3.3對比

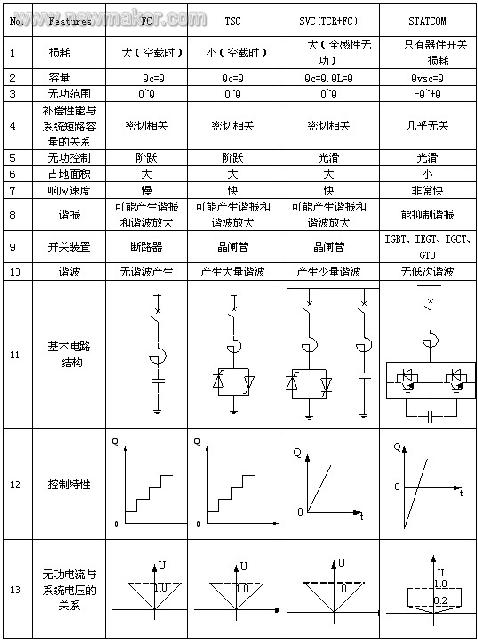

常用補償方式主要有FC、TSC、SVC(TCR+FC)、STATCOM等，現將它們的關鍵技術指標對比如下，見附表1。

常用補償方式關鍵技術指標對比表
