SEL同步相量技術解決方案

2009年05月07日10:22:02 本網站我要評論(2)字號：T | T | T

實時系統觀察

同步相量測量（同步相量）提供電力系統電氣量的實時測量。這些測量數據可用于驗證系統模型，測量穩定邊界和系統穩定負荷的較大化。
采用SEL同步相量測量技術降低廣域系統測量的花費和復雜性，及故障錄波。
在測量的穩定極限內提高電力系統的可靠性。
檢查電流電壓互感器的相位和線路。
利用自動或手動進行實時控制相位比較。

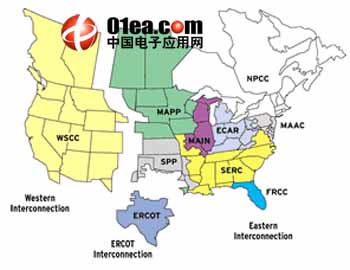

所有的互連系統在系統的不同點會有電流和電壓的相位偏移。負荷潮流導致相位偏移的產生，這些偏移可用于測量系統的狀態。

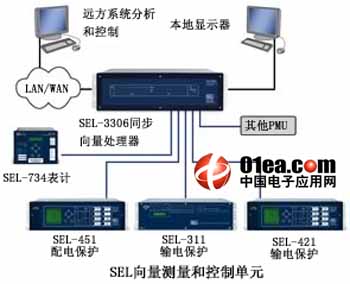

多SEL保護裝置和表記內置了同步相量測量功能。SEL-421和SEL-451可提供IEEE C37.118格式的同步相量數據。SEL變電站級的計算機系統提供全面的數據集中和顯示格式。

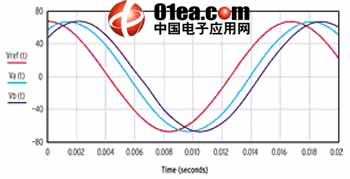

理想的時域波形

在每臺用于同步相量測量的SEL設備中，均建立了基于衛星時鐘的參考波形。這樣，所有的設備均采用相同的參考波形（如上圖中的Vref(t)）。通過各個位置的絕對參考，使系統中各處電流和電壓的比較成為可能。

同步相量測量

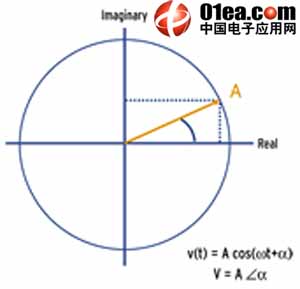

通過如圖所示的公式，可將電壓和電流正弦波轉換為相量。α表示測量信號和參考波形之間的角度差。同步相量測量信息包含每個測量量值的幅值和相角以及相應的時間標簽。來自不同地方相同時間的信息可用于互相比較，誤差在1/4電氣角度之內。

按慣例,相量為逆時針旋轉矢量。旋轉頻率為系統同步頻率（50或60Hz)。

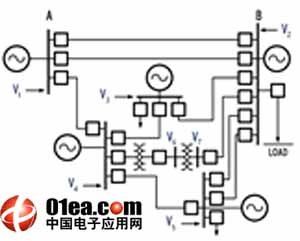

復雜的輸電系統

在簡單的系統中，來至不同地方的相量可以通過基于本地電流和電壓的計算進行比較。在復雜系統，實時功率傳輸計算非常困難，甚至是不可能的。在這種情況下，同步相量變得非常重要。不同地方的系統相角可以實時看到，而不是計算得到。

相角測量

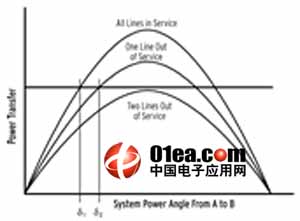

這組曲線表示出所有線路投入運行、一或兩條線路退出運行時的功率傳輸情況。功率用瓦特表示。傳輸的功率等于電壓幅值的積乘以電壓間相角差的正弦值，再除以等值傳輸線電抗。（該計算中略去了線路電阻和分路導納）。

初始的運行條件下的系統角度為δ1。這代表系統A和系統B之間的轉距角。如果發送故障一條線路退出運行，系統將在一個新的系統相角δ2下維持系統A到系統B的功率輸送。

請注意在兩條線路退出運行時，該系統無法維持較初系統A到系統B的功率傳輸。系統B必須從就地的發電廠或其它于系統A無功的電源獲得更多的功率。

通過該例，可以看到精確的系統相角、母線電壓和等價系統阻抗的重要性。

顯示系統狀態和穩定邊界

利用來自系統的同步相量的顯示和記錄，可提高輸電和發電調度。利用測量的系統負荷角，可在不超過穩定極限的情況下較大化線路負荷。SEL的同步相量測量技術提供了一種新的工具，通過很經濟的方式從系統種獲得更多信息。

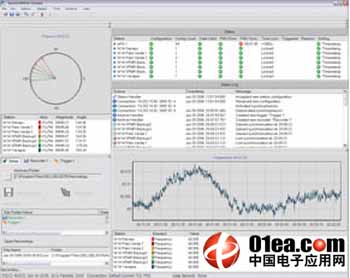

使用來自SEL-3306相量處理器，SEL-5077SYNCHROWAVETM 服務器軟件和其他與IEEE C37.118兼容系統的同步相量數據，SEL-5078SYNCHROWAVETM廣域視頻軟件顯示并存檔了電力系統操作和運行情況。

更多信息

更多關于同步相位的信息,請直接聯系施瓦哲工程實驗（上海）有限公司或查詢公司英文網站
