一、系統概述

隨著城市現代化的進程日益加快,城市環境問題成為了一線城市快速發展過程中不能忽略的一個重要環節。

目前市政環境監測中心主要承擔環境質量檢測和污染源監測工作,包括水、大氣環境質量、土壤、固體廢棄物、環境噪聲以及一些敏感地區的環境監測工作。同時還承擔著突發性環境污染事故的預防以及應對。

而環境監測中心目前所涉及的領域有：建設項目環境驗收監測、污染源委托檢測和監督檢測、機動車排放氣監測、環境質量檢測、環境污染事故監測、市內環境監測等等。

在關乎市民飲水健康方面的污染源（水質）監測方面，傳統的監測方法是定期到待機點進行飲用水的抽樣化驗，這樣效率低下、實時性低、采集分布性不廣，對于突發性的污染源無法做有效監測與預防。

二、系統描述

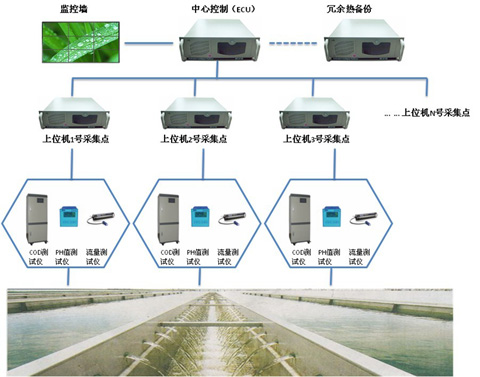

水質污染源監測系統由采樣單元、分析單元、數據采集單元、中心分析控制單元幾個大部分組成，而各個監測點的數據通過網絡匯總到市政環境監測中心站，有效的通過監測中心站對市區的各個污染源進行實時監控。

三、系統要求

滿足監測中心ECU單元的工控機必須具備以下條件：

   1）在無故障運行和正常通訊的必備前提下，要求性能中等偏上，以滿足及時處理數據分析、存儲、監控系統正常運行；

   2）具備多串口、視頻采集卡的拓展功能，以實現基于RS-485的數據采集點的數據上傳以及部分采集點的視頻監控功能；

   3）支持2個1000Mbs自適應傳輸網卡，同時組監測中心的內網以及數據匯總的外網；

   4）支持2TB以上的硬盤容量，能對部分視頻監控需求的采集點進行大容量視頻數據的存儲功能；

   5）支持至少12路DI/DO，或通過拓展方式實現通過GPIO對部分水質污染源設置閾值，以滿足超過閾值可通過DO進行遠端報警或關閉閘門的動作；

五、產品清單及優勢

1）嵌入式工控機箱：IPC-810E

2）嵌入式工控主板：EC0-1815V2NAR(Intel Q77)

3）多串口通訊采集卡

4）視頻采集卡

5）2TB以上SATA硬盤

6）IO通訊卡

優勢：

1）工業級ATX主板，高性能高穩定性，支持Intel較新的IVY Bridge處理器。

2）經典工業機箱設計，可以滿足上架式機柜需求。

3）多個PCI接口支持，同時支持一個PCI_Ex16顯卡接口。

4）典型設計適用范圍廣，廣泛應用在各類監控產品中。

5）集成了二個10/100/1000Mbps以太網，保證正常通訊。

產品規格：
