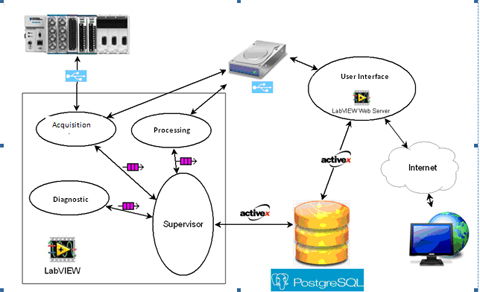

構成該應用的模塊示意圖

"LabVIEW圖形化編程環境，不需任何額外費用即可將模塊整合至研發階段"

- Roberto Arnanz, Fundacion CARTIF



挑戰:
開發診斷網絡，自動追蹤鋒利渦輪機的狀態，并具備集中存取功能，讓用戶對獲取的信息進行離線分析。



解決方案:
使用NI LabVIEW開發應用，進行數據采集、數據管理、為應用提供網絡存取功能，并使用NI CompactDAQ進行數據采集，以便在單一設備上調節并獲取不同的信號。



作者:
Roberto Arnanz - Fundacion CARTIF
Anibal Reñones - Fundacion CARTIF
- - - Iberdrola Renovables





CARTIF的工業診斷與預測維護工程師，工作內容是開發診斷式工業環境系統。 而這些系統必須能取得如振動、電子與高低頻率的各種數位信號，并達到高存數容量。許多情況下，我們必須在整個電力生產過程不斷操作這些系統。



對風力渦輪而言，其功能與設計階段的數據采集、診斷與存儲需求，均近似于任何旋轉機器的應用。 在風力渦輪的應用上，我們必須診斷多臺機器，也因此大幅提高了資料與診斷的數量，使中央處理壓力增大。



在與Iberdrola Renovables公司合作中，我們開發的解決方案，可向所有機器提供獨立的診斷裝置、分散式 PostgreSQL數據庫，同時每個風力電廠搭配1組服務器，和1組中央服務器。 我們對界面進行修改使其可用于網絡瀏覽器，從而分散資料的存取。 有了LabVIEW網絡服務器工具組，我們開發的應用可供單機使用，并可發布到網絡上。 因此，我們使用LabVIEW作為單一的開發工具，在不考慮個別功能的安裝位置、溝通方式，與用戶使用方式的情況下，整合數據采集、信號處理以及界面設計。



數據采集

根據診斷需求，我們必須從每座風力渦輪機中采集多個信號。 我們安裝了第一款原型，它具備8組ICP加速度計、5組電容加速度計、3組電流鉗、3組電壓傳感器和2個測量速度的電感傳感器。 在考慮了各種信號類型之后，我們選擇使用NI CompactDAQ系統，其中包含NI cDAQ-9172 8槽機箱、NI USB-9233加速度計、NI 9205 C系列模擬輸入模塊、NI 9423漏極輸入C系列模塊，與NI 9474 C系列電子輸出模塊。



由于該系統在研究過程中能以可變速度操作，所以該系統符合我們對信號采集的多種需求，包括將速度信號與其余用作分析的信號同步。 因為與緩慢轉動軸相關因素的一般頻率非常低，而且該系統某時間段內的旋轉速度數據變動性并不高且便于分析，所以該系統還能夠在較長時間內連續地進行數據采集。



為了設定指定的采集時段，我們只有在所需的采集時段內、速度變動百分比在不超過某個閥值時才能進行數據存儲。 這種方法相當于使用觸發軟件，該軟件中已存儲的資料會對應預觸發時間，并且觸發條件時由某個計算所決定，此計算會決定以往數據中的較高速度變化。



除了編碼器信號，針對8個模擬通道，該系統可實現連續25 kHz的傳輸率，從而將資料連續存儲至磁盤，并能夠在所需時間內獲得該頻率的信號。



診斷應用

考慮到動力相對的不足，該系統會逐次采集資料并稍后處理所收集到的資料。 在每一輪的基礎上我們進行不同通道和頻率的采集，這是根據定期診斷進行的；我們將全部的結果存儲在本地資料庫中，并且只將較顯著的結果或警報發送至中央數據庫。



多個模塊組成應用程序， 監督模塊讀取數據庫設定，并根據這些設定、命令在預定時間執行各種采集、后續處理與可用數據的診斷。 用戶界面模塊提供已采集信號的存取，以及用診斷結果進行簡單的分析功能，例如1個或多個采集的快速傅里葉(FFT)顯示，而且該模塊可互相比較。 無需下載已采集的信號，任何用戶都可以通過網絡瀏覽器連接至該界面。



模塊化設計便于處理演算法的執行修改，且不必重新便宜編譯應用程序就能增加新的功能。 在此案例中，該演算法位于動態連接庫，可在系統處理沒有運行時對其進行編輯。



診斷網絡

該系統的管理機制可方便每個數據庫保持較新狀態，即使其中一個點失去了聯系，所有的機器仍會連續自動進行預訂的診斷。



我們設計了一個位于中央服務器上、可從任何網絡瀏覽器存取、監控或進行數據采集(SCADA)的用戶界面，所以該應用程序的用戶能夠快速獲得各種機器所產生的診斷信息，并且具有高度的靈活性。 為了快速地存取或分析采集的信號，用戶可以連接到機器上(而非中央服務器上)的界面。 在Apache服務器上，我們將該方法建立在LabVIEW應用程序上。



為了在測試期間讓各種網絡元素相互通信，我們建立了一個無線診斷網絡，使其獨立于風力場中所有其他通信之外。



使用LabVIEW簡化模塊集成

我們使用LabVIEW作為整個診斷應用程序的開發軟件。 LabVIEW圖形化編程環境，不需任何額外費用即可將模塊整合至研發階段。 盡管我們獨立設計了數據采集、處理與診斷模塊，此模塊設計能夠推進軟件開發過程，并且可以根據計算要求與設備功能，在不同平臺(或多核心系統及不同的微處理器)上執行該模塊。 我們在Iberdrola Renovables公司的電廠中實現了該系統，他們的大力支持對我們項目的開展起了巨大的作用。
