當今很多國家都已采用或即將部署智能電表系統，并采用自動遠程集抄方式。目前備受關注的是法國ERDF的Linky電表項目。歐盟較大的電力配電網運營商、法國電力集團(EDF)的子公司——法國電網輸送公司（ERDF）已經啟動了一個涉及總數目3,500萬只電表的項目。從2012年至2017年，該項目將把法國國內的傳統電表統一更換成新型的Linky智能電表。這類智能電表通信采用了擴頻的頻移鍵控(S-FSK)電力線載波(PLC)技術。

安森美半導體在電表領域積累了十多年的豐富經驗，為這一重要且快速增長的智能電表市場提供通用及穩定的方案，包括較新推出的PLC調制解調器系統級芯片(SoC)，可廣泛用于智能電表、遠程控制/家居顯示屏(IHD)、太陽能逆變器、智能插座及智能街道照明等應用。

安森美半導體的PLC調制解調器技術特點及優勢

安森美半導體在電力線載波調制解調器領域擁有10年的在傳統及分體式電表抄表的應用及400多萬片量產驗證經驗。此前先后推出了AMIS-30585和AMIS-49587 PLC S-FSK調制解調器方案，這兩款均支持采用24 MHz時鐘的ARM7TDMi內核，支持的載波速率分別為1,200bps和2,400bps，支持歐洲電工標準化委員會(CENELEC)頻段，分別是A（9--95 kHz）和A，B（9-125kHz）頻段。

以AMIS-49587 PLC調制解調器為例，它提供高集成度、符合IEC61334-5-1標準的低功耗PLC方案，用于智能電表系統自動讀表及管理、街道照明控制、智能電力插頭(power plug)和建筑物自動化等應用。AMIS-49587提供集成單芯片方案，幫助簡化設計、降低開發及應用成本，并加速上市進程。它基于ARM7TDMI處理器內核，同時內嵌了物理層和(MAC)層。而大多數競爭方案需要復雜的嵌入式軟件來執行與AMIS-49587相同的功能。它具有自動中繼器(repeater)功能，進一步提高通信可靠性，通信成功率比其它可選及現有方案更高。AMIS49587藉板載低抖動鎖相環(PLL)與交流主電源(mains)信號同步，內嵌的濾波器提供優異的白噪聲(white noise)及窄帶干擾抑制性能。AMIS-49587具備高集成度和內嵌協議處理，設計人員無需涉及PHY和MAC協定傳輸細節問題。這器件能夠幫助節省多達50%的軟件開發耗費，從而加快上市時間，降低總成本。

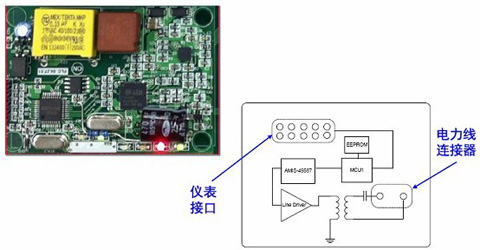

AMIS-49587是一體式方案，支持PLC現場部署要求的3種不同模式：MASTER (集中器)、SLAVE (電表)和SPY (給測試人員的原始數據)。本地微控制器(MCU)至PLC調制解調器進行串行通信，它是半雙工，標準不歸零(NRZ)格式，8個數據位1個停止位，可設定波特率(4,800、9,600、19,200和38,400波特)、3.3 V額定供電電壓(通信引腳電平容限為5 V)。

這種PLC調制解調器具有許多優勢。例如，片上實現物理層(PHY)和媒體訪問控制器(MAC)層，重點在于應用層能在不到一個季度的時間內開發出全套互操作PLC方案，因此方案更安全、上市速度更快。此外，安森美半導體在此領域積累的現場10年、400萬片量產驗證了該方案的可靠性。同時，自動應用可信值/中繼提供了通信可靠性的保證。由于包含16位分辨率的模擬前端，它也具有極優的噪聲免疫性，免受不同類型噪聲影響。

這種PLC調制解調器的優勢包括：組網方式靈活，方便維護；采用易用/藉串行接口配置；同時兼容單相和多相；該方案比基于數字信號處理器(DSP)的方案能耗更低。

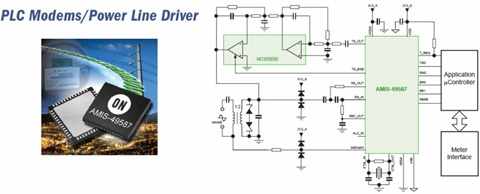

圖1：PLC調制解調器AMIS-49587及PLC線路驅動器NCS5650應用電路圖
