NXP 公司的JN5148-001是超低功耗高性能無線微控制器（MCU），具有32位RISC處理器特性，還集成了2.4GHz IEEE802.15.4兼容的收發器，128kB ROM，128kB RAM和各種豐富的模擬與數字外設，可以運行JenNet和ZigBee PRO。收發器的數據速率500kbps和667kbps，工作電壓2.0V~3.6V，MCU的時鐘速率4MHz~32MHz。主要用在機器人和安全低功耗無線應用、JenNet和ZigBee PRO網絡、智能計量、家庭和商業建筑物自動化、工業系統、遙控、手持醫療保健設備、玩具和游戲外設等。

JN5148-001是一個超低功耗，高性能的無線微控制器，用于JenNet 和 ZigBee PRO網絡。該器件具有一個增強的32位RISC處理器，透過可變寬度指令，

一個多級指令管線，和低功耗的可編程時鐘速度來提高編碼效率。它還包括一個2.4GHz的IEEE 802.15.4兼容收發器，128kB的ROM，128kB的RAM，以及豐富的模擬和數字外設組合。大容量內存空間使得該器件既可以運行網絡堆棧（如ZigBee PRO）和嵌入式應用程序，也可以用在協處理器模式。其工作電流低于18mA，可以通過一個鈕扣電池直接操作。

其增強型外設包括，運行睡眠模式的低功率脈沖計數器，用于AMR應用的脈沖計數，以及一個獨特的飛行時間（Time of Flight）測距引擎，用于在無線傳感器網絡中實施準確的定位。它還包括了一個4線I2S音頻接口，直接連接到主流的音頻編解碼器，以及傳統的MCU外設。

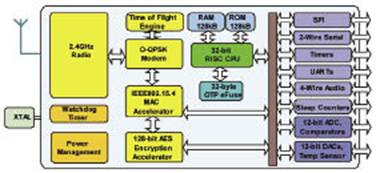

圖1 JN5148-001方框圖

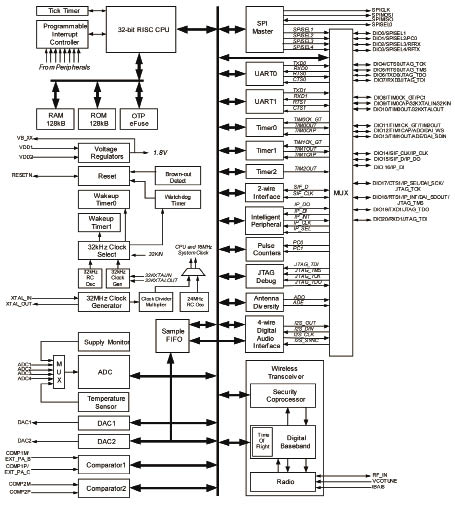

圖2 JN5148-001詳細功能框圖

JN5148-001主要特性

•收發器

-符合2.4GHz的IEEE 802.15.4標準

-飛行時間測距引擎

-128位AES安全處理器

- MAC加速器與數據包的格式，CRCs，地址檢查，自動ACKS，定時器

- 500kbps＆667kbps數據速率模式

-低功耗的集成睡眠振蕩器

-片上功率調節為2.0V~3.6V電池操作

-深度睡眠電流100nA

-休眠電流與運行的睡眠定時器1.25μA

-外部元件成本低

-接收（Rx）電流17.5mA

-發射（Tx）電流15.0mA

-發射功率2.5dBm

• MCU特性

-低功耗32位RISC CPU，4MHz~32MHz時鐘速度

-高編碼效率的可變指令寬度

-多級指令管道

-128kB ROM和128kB RAM，導入加載程序代碼和數據

- JTAG調試接口

- 4輸入，12位ADC，2，12位DAC，2個比較器

• 3個應用定時器/計數器

• 2個UART

- SPI端口，5個選擇

-2線串行接口

- 4線數字音頻接口

-看門狗定時器

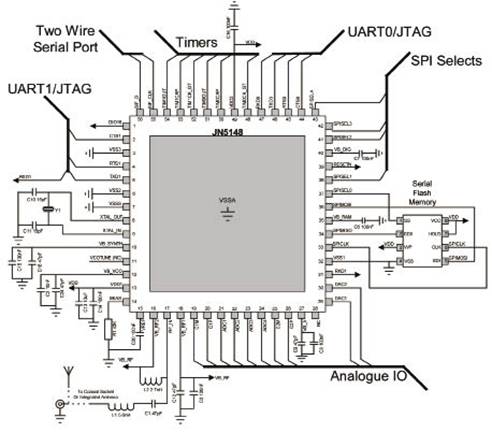

圖3 JN5148-001采用印刷天線參考模塊電路圖

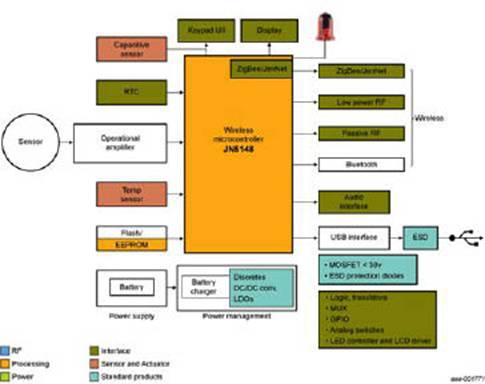

圖4 采用JN5148手持醫療保健設備框圖

•低功率脈沖計數器

-高達21 DIO

•工業級溫度（-40℃~85℃）

• 8mm×8mm 56引腳打孔的QFN封裝

•無鉛和并符合RoHS標準

JN5148-001應用

•可靠和安全的低功耗無線應用

• ZigBee PRO和JenNet網絡

•智能電表（如AMR）

•住宅和商業樓宇自動化

•位置感知服務 - 例如資產跟蹤

•工業系統

•遙測

•遙控器

•玩具及游戲外設

低成本手持醫療保健設備

便攜式醫療設備可用于監測生命體征，重新啟動心臟，以及病人入院前的體內超聲檢查。NXP公司（恩智浦）的目標是，開發易于使用，可互操作的家用醫療保健設備，并提供診斷價值，使保險能夠覆蓋成本。這樣，就消除了去醫院，或住院的麻煩，并降低了醫護成本。

手持醫療保健設備特性：簡單易用；高度可靠和安全的操作；方便，安全的連接；低功耗運行（即電池壽命長）；支持廣泛的電壓范圍（尤其是低電壓）；測量精度高；外形尺寸小；開發成本低。
