Cypress懷孕監視器采用監測荷爾蒙水平來實現。懷孕監視器可以分析體液的激素水平，體液的電阻，基礎體溫或將這些方法結合起來。監測激素水平，有三個標準的方法：

•尿液：黃體激素激增的測試

•唾液：改變電解質水平的檢測

•溫度：監測基礎體溫來預測周期

這些檢測方法都需要一個模擬前端（AFE），以執行必要的測量。懷孕監視器為電池供電，所以，工作功耗和休眠電流是重要的考慮因素。懷孕監視器還包括了顯示屏/存儲懷孕歷史的存儲器/串行通信（如USB）/觸摸屏或CapSense用戶界面。

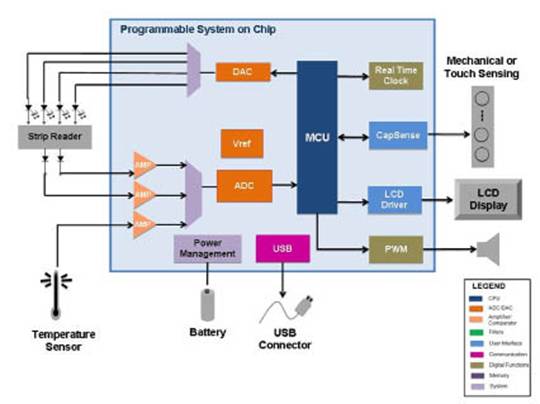

圖1 懷孕監視器框圖

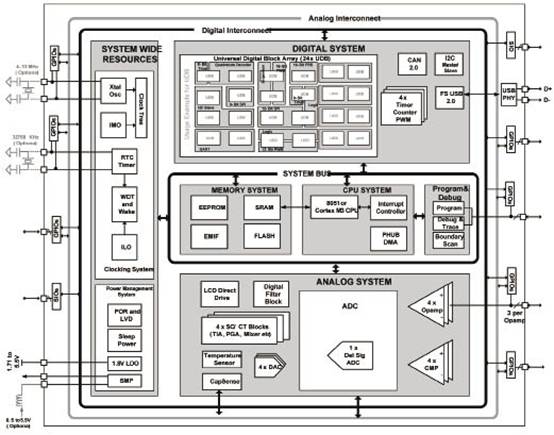

圖2 CY8C38系列簡化的框圖

PSoC3和PSoC5提供了一個可擴展的平臺，它提供了所有必要的電路，用以提供可配置的，片上懷孕監視器，包括：

•高精度模擬前端，其中包括0.1％精

確的電壓基準，和高達20 bits的分

辨率

•用于試紙光學測量的排序，和驅動LED的電路，以及閱讀光電二極管的電路，以創建一個完整的光學測量系統

• LCD直接驅動和控制

•低功耗的工作和睡眠模式，滿負荷工作電壓較低為0.5V

• CapSense的完全集成

• FS USB

•片上EEPROM

PSoC3 具有獨特的可配置模塊陣列，是真正的系統級解決方案，能夠通過單個芯片提供 MCU、存儲器、模擬和數字外設功能。

CY8C38 系列提供了一種新型的信號采集、信號處理和控制方法，并具有高精度、高帶寬和高靈活性等特點。其模擬功能涵蓋了從熱電偶信號（接近直流電壓）到超聲波信號的廣泛信號范圍。CY8C38系列可以處理數十個數據采集通道以及每個GPIO引腳上的模擬輸入。CY8C38系列還是一個高性能的可配置數字系統，具有 USB、多主控I2C以及CAN等接口。除了通信接口之外，CY8C38系列還具有易于配置的邏輯陣列，至所有I/O引腳的靈活路由，以及高性能的單周期8051微處理器內核。通過分層式電路圖設計輸入工具 PSoC Creator，設計人員可以使用包含眾多預建組件和布爾基元的資料庫，輕松創建系統級設計。使用 CY8C38 系列不僅可以實現模擬和數字材料表的集成，而且只需通過簡單的固件更新，即可輕松納入新的設計變更。

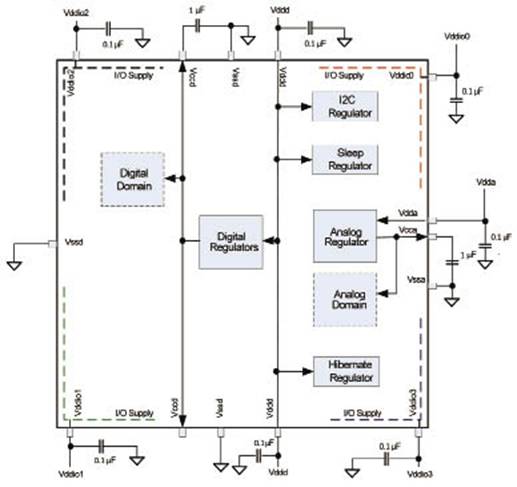

圖3 CY8C38 系列PSoC供電系統框圖

CY8C38 系列特性

•單周期8051 CPU內核

•工作頻率介于DC~67MHz之間

• 8x8乘法和除法指令

•閃速程序存儲器，高達64kB，100 000次寫循環，20年保留時間， 種安全特性

•高達8kB的ECC或配置閃存

•高達8kB的SRAM 存儲器

•高達2kB的EEPROM存儲器，1M次寫循環，20年保留時間

• 24 通道 DMA，多層 AHB 總線訪問

-可編程鏈式描述符和優先級

-支持高帶寬32位傳輸

•低電壓，超低功耗

•寬廣的工作電壓范圍：0.5V~5.5V

•高效升壓調節器（輸入0.5V，輸出 1.8V~5.0V）

•在3MHz下為0.8mA，在6MHz下為1.2mA，在48MHz下為6.6mA

•低功耗模式包括：

-1μA睡眠模式，提供實時時鐘和欠壓檢測(LVD)中斷

-200nA休眠模式， RAM保留數據

•通用I/O系統

• 28個~72個I/O（62個GPIO、8個SIO、2個USBIO）

•可從任意GPIO路由至任意數字或模擬外設

•任何GPIO都具有LCD直接驅動功能，能夠驅動多達 46x16個段 (Segment)

•任何GPIO均提供CapSense支持

•1.2V~5.5V I/O接口電壓，多達4個電壓域

•任何引腳或端口都可設置成可接受獨立的可屏蔽IRQ

•施密特觸發器TTL輸入

•所有GPIO均可配置為開漏高電平/低電平、上拉/下拉、High-Z或強輸出

•在加電復位(POR)時可配置GPIO引腳的狀態

• SIO具有25mA的灌電流能力

•數字外設

• 20個~24個基于PLD的可編程通用數字模塊

• Full CAN 2.0b RX 緩沖區（16 個）和 TX 緩沖區（8 個）

•全速(FS)USB 2.0 12Mbps（采用內部振蕩器）

•多達 4 個 16 位可配置定時器、計數器和 PWM 模塊

•標準外設庫

- 8、16、24 和 32 位定時器、計數

器和 PWM

- SPI、UART、I2C

-目錄中列出的許多其他外設

•高級外設庫

-循環冗余校驗 (Cyclic Redundancy Check, CRC)

-偽隨機序列 (Pseudo Random Sequence, PRS)發生器

- LIN總線2.0

-正交解碼器

•模擬外設 (1.71V ≤ Vdda ≤ 5.5V)

• -40℃~+85℃ 時內部電壓參考為1.024V±0.1%(14 ppm/℃)

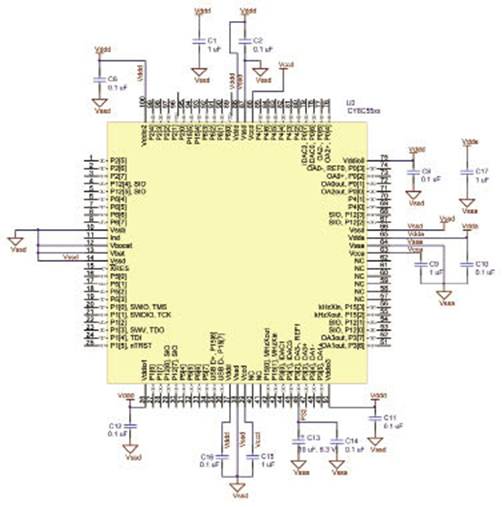

圖4 CY8C38系列典型應用電路圖

•具有12位~20位分辨率的可配置

Delta-Sigma ADC

-采樣率高達 192ksps

-可編程增益級：×0.25～×16

-12位模式，192ksps，70dB SNR，1位INL/DNL

-16位模式，48ksps，90dB SNR，1位INL/DNL

• 67MHz24位定點數字濾波器模塊(DFB)，用于實現 FIR 和IIR 濾波器

•多達四個8位 8Msps IDAC 或 1Msps VDAC

•四個響應時間為75ns的電壓比較器

•多達四個驅動能力為25mA的未賦 定運算放大器

•多達四個可配置的多功能模擬模塊。配置示例包括 PGA、TIA、混頻器，以及采樣和保持 (Sample and Hold)

• CapSense支持

•編程、調試和跟蹤

• JTAG（4線）接口，串行線調試(Serial Wire Debug, SWD)（2線）接口，以及單線瀏覽器 (Single Wire Viewer, SWV)接口

• 8個地址斷點和1個數據斷點

• 4kB的指令跟蹤緩沖區

•支持通過I2C、SPI、UART、USB 以及其他接口進行引導加載程序編程

•高精度、可編程時鐘

•涵蓋整個溫度和電壓范圍的 3MHz~62MHz內部振蕩器

• 4MHz~33MHz晶振，能夠實現晶振PPM精度

•內部PLL能夠生成高達67MHz的時鐘

• 32.768kHz監視晶振

•頻率為1kHz、33kHz和100kHz的低功耗內部振蕩器

•溫度和封裝

-為-40℃~+85℃工業級溫度

- 48引腳SSOP、48引腳QFN、68引腳QFN以及100引腳TQFP封裝可供選擇

CY8CKIT-001 PSoC開發板

CY8CKIT- 001 PSoC開發工具包提供了一個共同的開發平臺，可以使用PSoC1，PSoC3，或PSoC 5架構中的任何一個，進行原型開發，并評估不同的解決方案。套件提供了幾個示例項目，根據一步一步的指開發PSoC解決方案。本套件中包含了PSoC CY8C28，CY8C38，和CY8C55系列處理器模塊。 CY8CKIT- 001 PSoC開發工具套件支持整個PSoC1，PSoC3和PSoC 5架構。

CY8CKIT-001 PSoC開發板包括

• PSoC開發板等
