作者：Bonnie Baker，德州儀器 (TI)

在路上似乎到處都有令人討厭的減速帶，在行車道和停車場，隨處可見它們的身影。盡管它們的尺寸大小不一，但都一樣不討人喜歡。碰到這些減速帶時，您可以選擇減速通過以減少對車輛的磨損，也可以退回去，但較好的辦法是繞過去。

昨天，在我減速通過一條討厭的減速帶時，突然想到了我的那個精密型 16 位 R-2R DAC。它在中間刻度時存在短時脈沖波形干擾問題（請參見圖 1）。我想，在選擇使用具有較大短時脈沖波形干擾特性的 DAC 時，可以在 DAC 輸出端添加一些去干擾電路，從而減少干擾的影響。兩種常見的 DAC 去干擾電路是簡單的低通濾波器（相當于一種減速方法），以及采樣/保持電路（相當于“繞過”干擾）。這兩種去干擾電路都可以降低干擾振幅，或者去除干擾能量。

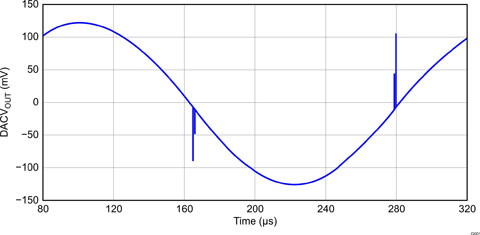

圖 1 16 位 DAC 產生的討厭干擾

較簡單的 DAC 去干擾方法是在 DAC 放大器輸出端 (V_OUT) 使用一個 R/C 濾波器（圖 2 底部）。這種濾波器可以降低干擾的振幅，但增加了建立時間。

圖2頂部的曲線為DAC負載DAC（LDAC）引腳的信號。利用DIN（數據輸入）引腳和CLK（時鐘引腳），便能夠以串行方式將一個數據字載入到 DAC 中。一旦DAC 有了全部的數據，LDAC 引腳的升沿便將數據字載入內部 DAC 寄存器。這樣便改變了 DAC 輸出電壓。中間的曲線表示測得的
