孫 峰

（北京和利時自動化驅動技術有限公司，100176）

摘  要         本文介紹了和利時LK系列PLC在石灰窯配料控制系統中的應用。根據石灰窯生產中配料的實際需求，介紹了控制系統原理、性能和特點。采用和利時LK系列PLC對現場儀表的數據信息進行采集和處理，并完成對現場機械設備的連鎖自動控制。上位機采用和利時HollyView組態軟件，使石灰窯配料系統的可操作性變得更加方便和靈活，滿足了用戶的要求。

關鍵詞       石灰窯配料；LK系列PLC； HollyView；控制系統

The Kiln Batching System Based on LK PLC

Sun feng

（Beijing Hollysys Automation & Drive Ltd.,Co，100176）

Abstract    This paper introduces Hollysys LK PLC application in kiln batching system. According to the actual demand of production of ingredients, Hollysys control system principle, properties and characteristics are introduced. LK PLC collects the data information from field instruments and processes, and automatically controls the chain of site mechanical equipment. The HMI is developed by HollyView. The control system makes the kiln batching system convenient and flexible, and meets the user’s requirements.

Key Words           Kiln Batching; LK PLC; HollyView; Control System

1      引言

石灰是一種重要個工業原料。隨著現代工業的發展，石灰生產的自動化水平越來越高。本文基于和利時LK系列PLC開發出石灰窯配料控制系統。和利時LK系列PLC不僅能實現復雜的邏輯控制、順序控制和定時控制，而且還具有抗干擾能力強、可靠性高、體積小、編程簡單、開放性好等特點。上位監控系統采用和利時HollyView組態軟件開發。通過本系統的應用，大大提高了石灰窯配料控制過程的穩定性和可靠性，從而保證系統運營的經濟性、合理性和高效性。

2      石灰窯配料工藝介紹

石灰窯配料系統的工藝主要包括配料計量和上料過程。

（1）配料計量過程

根據稱量要求，控制每次石灰石給料器出料至計量槽的時間，從而控制進入計量槽的石灰石量。然后根據石灰石和焦炭的配比要求，控制每次焦炭給料器出料至計量槽的時間，從而控制進入計量槽的焦炭量。這樣完成一次稱量過程。較終完成規定的每次燒制需要進行的稱量次數。

（2）上料過程

每次計量完成后，控制卷揚機及附件運動，把石灰石和焦炭的混合料運至窯頂。石灰窯上鐘帽打開后，混合料通過窯頂布料器進入石灰窯進行煅燒。

石灰窯配料系統的控制程序包括小車上料、配料、稱重、布料、出灰、風量等控制部分，以及電機電流、溫度、壓力、流量等模擬量的顯示報警。其中配料稱重和上料控制是本系統的控制難點和重點。供料系統示意圖如圖1所示，消化系統示意圖如圖2所示。供料系統和消化系統的每條線都可以聯鎖或者獨立進行操作。當聯鎖時，每個設備順序啟停，系統開車畫面示意圖如圖3所示。

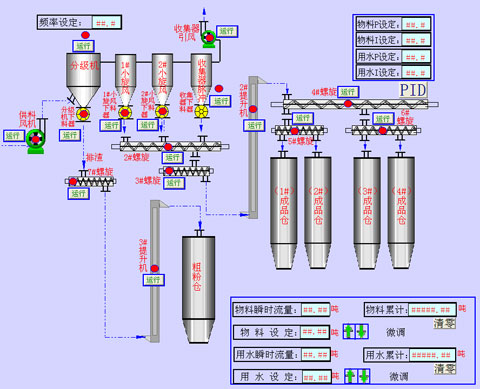

圖1  供料系統示意圖

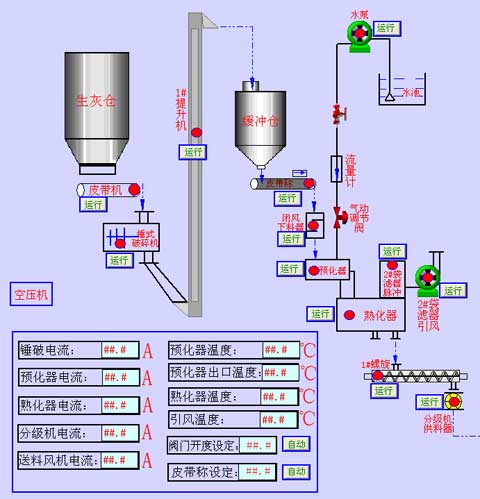

圖2  消化系統示意圖

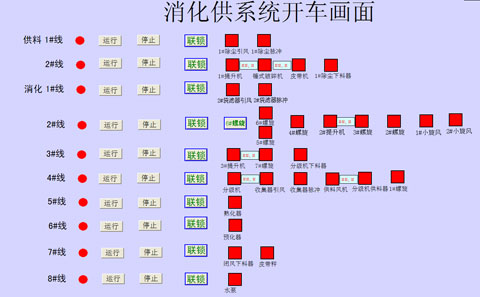

圖3  系統開車畫面示意圖
