在之前的文章（《了解共模抑制和儀表放大器》）中我們簡單描述了三運放儀表放大器 (INA) 的內部工作原理，我們找到了造成總 CMR 誤差的主要原因。如果看一下相同器件的共模范圍，您就會發現事情并沒有那么簡單。在 INA 所有的性能特性中，較令人費解的特性就是共模范圍要求。那么，設計人員該如何計算儀表放大器的共模范圍呢？下面來看一下 INA 的輸入/增益過載條件。

當談及儀表放大器的共模范圍時，輸入/增益過載條件會導致嚴重的問題。要知道當輸入信號超過 INA 的輸入范圍時輸入/增益過載并非是必備的條件。圖 1 中的 INA 有三個基本的節點，這三個節點會引起輸入/增益過載問題。需要引起注意的臨界電壓電平位于儀表放大器(V_IN+ 和 V_IN-) 輸入引腳、A₁ 和 A₂ (V_O-A1 與 V_O-A2) 輸出電平以及 A₃ (V_OUT) 輸出擺幅。工作時謹記這三個概念您就會發現進入 INA 的輸入信號會產生一個錯誤的輸出信號，但不會超出器件正常的輸出范圍。

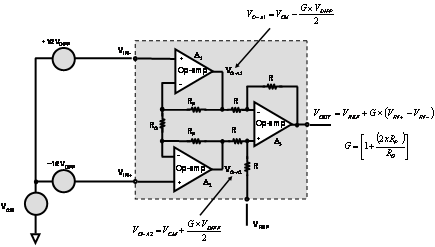

圖 1 三運放儀表放大器

需要注意的第一個條件是施加到儀表放大器的輸入電壓（V_IN+ 與 V_IN）（請參見圖 1）。該電壓等于共模輸入電壓加上或減去差動輸入信號。A₁ 和 A₂ 的輸入級會限制這兩個輸入電壓的范圍。較大和較小輸入電壓極限值因器件不同而不同，因此需要查詢產品說明書以獲得較準確的信息并注意您的電源電壓。

第二、V_IN+ 和 V_IN- 輸入電壓和 A₁ 及 A₂ 增益的組合會導致內部輸出電壓上升或下降。請注意，A₁ 和 A₂ 級不具有輸入共模電壓(V_CM)。如果 A₁ 和/或 A₂ 的輸出電壓 (V_O-A1 和/或 V_O-A2) 超出了內部輸出擺幅限制，就會出現輸入/增益過載條件。我們可以直接對該條件進行測量，但您需要知道 V_O-A1 和 V_O-A2 的極限值，然后計算您是否在安全范圍（請參見圖1公式）。

INA 輸入端上的范圍內電壓可驅動一個或兩個 A₁ 和 A₂ 至其正（或負）輸出擺幅極限就是該輸入/增益過載條件一個例子。在該條件下，A₃ 將測量到一個錯誤的差動電壓。該錯誤電壓加上參考至 INA 的電壓是不正確的，且很可能位于 A₃ 的輸出范圍。

就輸入/增益過過載條件而言，第三也是較后一個要注意的地方就是儀表放大器的輸出 (V_OUT)。A₃ 輸出限制與所有放大器相似。例如，在單電源環境中，輸出擺幅將永遠也無法跨躍至電壓軌。請參見器件的產品說明書了解與這些極限有關的信息。

如果您忽略內部 A₁ 和 A₂ 輸出級的細微差別，那么三運放 INA 的共模行為可能會讓您大吃一驚。所有放大器的輸出電壓都與整個INA線性共模輸入范圍相關――輸入和輸出。大部分產品說明書都提供了輸入/增益過載條件影響的圖示�，F在您可以使用本文的知識來理解并使用這些圖片來發揮您的優勢了。
