人機界面產業在長期的蘊釀之中，由蘋果計算機(Apple)之iPhone手機正式嗚鑼揭開序幕、粉墨登場、全場驚訝連連、漣渏波動，久久不能平息，演出者與觀眾之間眉來眼去，秋波迭送，似乎兩廂情愿，深情日款，大有一時天雷勾動地火，一發不可收拾之勢。

　　觸控技術在與藍天為幕，昭日引導，響亮的前進曲之氛圍中，引發廣泛之回響，確實為近年來產業界罕見的現象，因為：

　　(1)新人機界面引進之新產品概念在一片了無新意之3C產品中活化了生機。

　　(2)模塊化設計概念下，日漸褪色之系統整合創意的末梢神經突然恢復知覺，讓系統設計者在模塊組合經驗活化創意，開始擦脂抹粉。

　　(3)新技術之引進連動出整個上下游產業鏈重新組合換位，俱認機不可失，期待美人青睞！

　　(4)應用層面無遠弗屆，NB、手機、PDA，掌上型游戲機、MP3音樂播機，導航系統、ATM提款機等皆受全面之沖擊，宛如巨星臨降，萬人空巷。

　　以下將就主要觸技術做介紹比較及產業現況做簡介，并針對目前較夯之多指應用所需之技術、專利、整合、應用等做更深入之討論。

　　一、主要觸控技術簡介

　　目前市面上觸控技術主要如下幾種，分河飲水，各立門庭：

　　(1)電阻式：藉由壓力接通在上下二層電阻網絡，由電阻分布以決定壓力點之位置。目前市面上有四線、五線、六線、七線、八線式各種組合，各類均有其優缺點，但以四線及五線較為普及。電阻式技術原理簡單，門檻低，上下游整合完整，但無法進行多手指偵測，且反應較不靈敏，壽命較短為其主要缺點，目前手寫式手機屏幕多為此類。下表比較各式電阻式之不同，如表(一)。

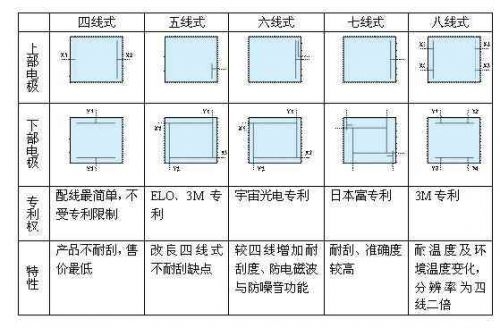

　　表(一)、電阻式觸控面板技術比較　　

　　資料來源：IEK

　　(2)表面電容式(Surface Capacitive)：原理類似電阻式，但使用電容值而非電阻值為計算量以決定觸摸位置。主要應用在中大尺寸上的應用，但如同電阻式，雖為感應式較電阻式靈敏，技術門檻低，且無法進行多手指偵測。

　　(3)表面聲波式(Surface Acoustic Wave, SAW)：利用聲波發放器傳送至平面玻璃，造成均勻分布之表面聲波，當表面波手指或軟性界面觸碰，即產生聲波遮斷以藉此計算觸碰位置。惟其成本高，上下游整合不易，且無法做多點偵測，是其較大之限制。

　　(4)振波感應式(Dispersive Signal Technology)：為3M發明，主要原理在強化玻璃基座上利用觸摸，使玻璃內部之振動波傳導至其四個角落之感應及控制器以決定觸摸位置。其優點為不受表面臟污與刮損影響，且可適用于大尺寸(32吋以上)，缺點是無法多點觸控，價格高，產業上下游整合不完整。

　　(5)紅外線式：原理是以紅外線的發射與接收構成X、Y之矩陣，當紅外線波在特定位置被接觸物阻隔即可計算出接觸物(如手指)之位置，主要應用大尺寸應用及多點觸控，但功耗高、分辨率差，機構需架高做為紅外線的信道。

　　(6)投射電容式：投射式電容與表面式不同，主要在于表面使用上下兩電極做為電容，而投射式則將上下電極細分成矩陣式分布以畫出X軸、Y軸交叉分布做為電容矩陣，當手指觸碰時透用X、Y軸之掃描即可偵測在觸碰位置電容變化，進而計算手指之所在。蘋果計算機 (Apple) 之i Phone即以此技術為基礎，其技術門檻高但后市可期。

　　(7)電磁式：主要是透過一個特殊的電磁筆與感應面板做觸控而去計算電磁筆在感應面板上之軌跡，因其需用特殊之電磁筆及無法做多點，某些特殊機種外，無其它應用產生，某些應用嘗試使用電磁與電容或與電阻結合，但成本極高，恐也非長期可靠。

　　除上述之技術外，尚有其它方法引入觸控領域，如微軟的光學成像式 (Microsoft Surface) 造價昂貴，反應速度慢，可用度不高，另外友達、TM D、夏普之內嵌光 (In-Cell design) 檢器技術更為復雜，價格仍難被終端廠商所接受，其期初面板之良率，恐也是另一難題，故亦都不在本文討論范圍之內，表二比較各式的優缺點，各式觸控面板之主要應用則整理于表三。

　　表(二)主要針對各式面板特性做基本之比較：　　

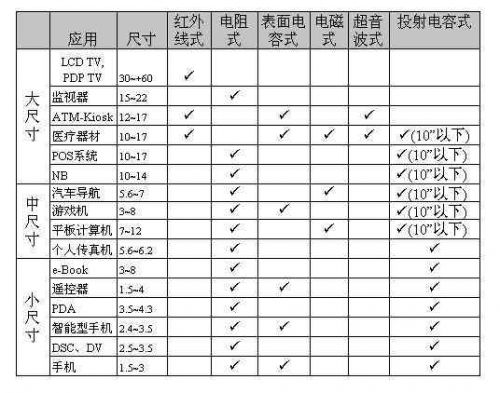

　　表(三)、觸控面板主要應用：　　

　　由表(二)及表(三)基本上就觸控面板可得結論如下：

　　(1)中大尺寸仍以電阻式面板為主，主要是其成本較低但功能有限，若需較多功能，則紅外線與電磁式將為主流。

　　(2)小尺寸或可攜式產品初期仍會以電阻式為主，但由于i Phone之風潮，投射電容式面板之比重將持續增加，甚至全面取代。

　　(3)復合面板(電阻式＋電容式，或電阻式＋電磁式，或電磁式＋電容式)將成為各家商研發之主要方向。(如N-Trig開發，電磁式與電容式組合，WACOM的電磁式＋電阻式，但貴。)

　　(4)除多手指偵測外，手寫或筆寫或手筆并進亦將是未來主要之研發重點。

　　二、觸控產業的主要關鍵

　　觸控產業其實行之有年，無聲無息直到蘋果計算機 (Apple) i Phone的多手指應用方才引爆，平地一聲雷，因此集三千寵愛于一身，尤其是投射電式面板。其它面板技術只在突破以既有之基礎實施多手指應用。而投射電容觸控技術本也非新技術(原筆記型計算機之觸控板鼠標即是)，以下將討論投射電容式面板在應用卻也面臨一些關鍵問題：

　　(1)透光感應表面的技術。

　　可透光感應面基本上是上下二層電極矩陣形成，中間以絕緣層隔開以形成電容，結構甚為簡單。觸控面板基本上是由輕薄透明之感應面與一控制IC以及IC內部相對應之軟件 (Software)及韌體(Firmware)組合而成。導電電極而濺鍍或蒸鍍透明導電材料(目前都為ITO，氧化銦錫)于透明基材上，一般為玻璃或PET薄膜以Film/Film、Film/Glass或Glass/Glass三種結構上下貼合而成。感應面的主要規格為透光率與耐久性，玻璃上之濺鍍或蒸鍍，原為面板廠所熟知，因此傳統中小尺寸面板廠也積極投此一領域，然玻璃厚、重、貴且易碎，顯然并非長期飯票。因此電阻式觸控面板業便挾其在光學PET溥膜的經驗挺進。

　　(2)控制IC之來源。

　　不同于電阻式面板，原理簡單、門檻低，其感應控制電路無需獨立控制IC，而多由系統上之主控CPU以軟件處理，投射電容式目前尚無法由系統上的主IC處理而須獨立IC處理，因此也吸引國內外多家IC設計公司相繼投入，如美商新思(Synaptics)、塞普拉斯 (Cypress) 及臺灣升達 (Sentelic)、義隆 (Elantek) 等等。但投射電容式觸控IC因其門檻相當高，若非具相當研發實力恐難完成。其主要技術門檻在 (a)系統噪聲之處理 (b)手指上之汗、油、膏、污之克服 (c) Cover lens或機構保護面之厚度使感應靈敏度之降低 (d)人體體質不同造成系統穩定度降低 (e)在小尺寸應用上手指分辨率低使光標分辨率不易提升，往往使Demo容易，量產困難，若無長期經驗之累積是無法克服量產之穩定問題。目前只有美商新思(Synaptics)與臺灣升達(Sentelic) 在此方面有長期之基礎，其它廠商恐將需渡過一段學習曲線。

　　(3)系統整合的關鍵。

　　投射電容式本身較大之障礙在于系統整合與應用時的狀況，畢竟面板終究得安裝在屏幕面板，其噪聲與系統其它電路所產生之噪聲極易對觸控產生干擾，造成定位不準，若只是手勢之應用或許可行，若未來手寫與指針之應用、控制IC便是關鍵，第二：因系統機構的設計致使Cover lens變厚，原則上問題將益形嚴重。另外，模塊廠是否需含客制化Cover lens亦是產業供應鏈的一大挑戰。較后，當面板整合到LCD屏幕面板上之貼合，亦將考驗制程的能力，因為目前面板貼合良率本身也只有80%~85%而已，另一段的貼合勢必將使良率再低，而且尺寸愈大、貼合愈難。

　　(4)產業上下游整合模式。

　　表(四)舉例粗分之觸控面板產業鏈，上游其原本都掌握在日本業者身上，中游材料加工則在日本與臺灣，下游面板之貼合、壓合、測試，則在臺灣，少部份在大陸完成，由于投射電容式面板于面板加工制造，系全新領域，多數仍在摸索與試車階段，良率之提升仍有一段路途。而面對全新投射電容式面板，目前之面板廠均無整合、測試與系統支持之經驗，此段仍必須由IC設計廠來執行，而IC廠本身有無整合前段制程之能力仍待考驗，屆時勢必率動整個上下游產業鏈之定位與重組，約在2009年Q2后將更為明朗。

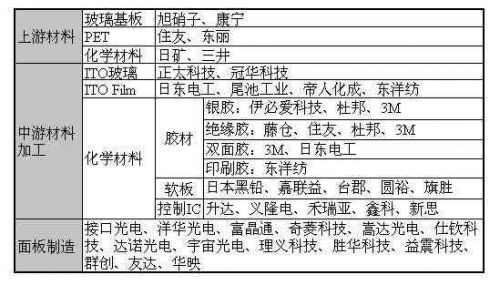

　　表(四)、觸控面板產業鏈　　

　　資料來源：拓墣產業研究所、升達科技整理

　　表(五)、全球觸控面板主要廠商　　

　　資料來源：拓墣產業研究所、升達科技整理

　　(5)專利保護壁壘

　　十多年來在觸控面板的發展，各家在專利上的布局已使這個產業地雷布滿各式觸控面板，當然其原創者皆會有所保護。單就投射電容式面板相關之專利即有100多種。后繼者幾乎完全沒有插手的空間，目前在投射電容面板主要掌握在美國Synaptics（新思）、蘋果計算機（Apple）及臺灣升達（Sentelic）科技手上，此三家之專利布局綿密，幾乎涵蓋現在與未來發展所需的技術。下表反應了目前可查到之專利數量。

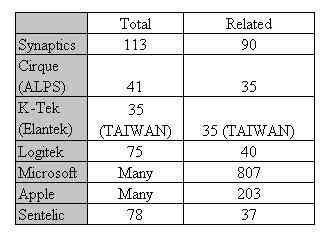

　　表六、觸摸屏相關專利統計　　

　　(不含申請中之專利)

　　舉個簡單例子，觸控板
