許多市場對高效率同相DC-DC轉換器的需求都在不斷增長，這些轉換器能以降壓或升壓模式工作，即可以將輸入電壓降低或提高至所需的穩定電壓，并且具有較低的成本和較少的元件數量。反相SEPIC（單端初級電感轉換器）也稱為Zeta轉換器，具有許多支持此功能的特性（圖1）。對其工作原理及利用雙通道同步開關控制器ADP1877的實施方案進行分析，可以了解其在本應用中的有用特性。

圖1. 反相SEPIC拓撲結構

初級開關QH1和次級開關QL1反相工作。在導通時間內，QH1接通，QL1斷開。電流沿兩條路徑流動，如圖2所示。第一條路徑是從輸入端經過初級開關、能量傳輸電容(C_BLK2)、輸出電感(L1B)和負載，較終通過地流回輸入端。第二條路徑是從輸入端經過初級開關、地基準電感(L1A)和地流回輸入端。

圖2. 電流流向圖；QH1閉合，QL1斷開。

在關斷期間，開關位置剛好相反。QL1接通，QH1斷開。輸入電容(C_IN)斷開，但電流繼續經過電感沿兩條路徑流動，如圖3所示。第一條路徑是從輸出電感經過負載、地和次級開關流回輸出電感。第二條路徑是從地基準電感經過能量傳輸電容、次級開關流回地基準電感。

圖3. 能量傳輸圖；QL1閉合，QH1斷開。

應用電感伏秒平衡原理和電容電荷平衡原理，可以求得方程式1所規定的均衡直流轉換比，其中D為轉換器的占空比（一個周期的導通時間部分）。

上式表明：如果占空比大于0.5，輸出端將獲得較高的調節電壓（升壓）；如果占空比小于0.5，調節電壓會較低（降壓）。此外還可分析得到其它相關結果：在無損系統中，能量傳輸電容(C_BLK2)上的穩態電壓等于V_OUT；流經輸出電感(L1B)的直流電流值等于I_OUT；流經地基準電感(L1A)的直流電流值等于I_OUT  × V_OUT/V_IN。該能量傳輸電容還能提供V_IN至V_OUT的隔直。當存在輸出短路風險時，此特性很有用。

分析還顯示，反相SEPIC中的輸出電流是連續的，對于給定輸出電容阻抗，會產生較低的峰峰值輸出電壓紋波。這就允許使用較小、較便宜的輸出電容；相比之下，在非連續輸出電流拓撲結構中，為了達到同樣的紋波要求，需要使用較大且昂貴的電容。

通常，次級開關(QL1)是一個單向功率二極管，它會限制這種拓撲結構的峰值效率。然而，利用ADI公司雙通道同步開關控制器ADP1877（見附錄）的一個通道，并采用雙向MOSFET作為次級開關，可以設計一個“完全同步配置”的反相SEPIC。這樣，峰值效率將大大提高，同時可以降低輸出電流大于1 A的轉換器尺寸和成本。

圖4顯示完全同步反相SEPIC配置的功率級，它利用ADP1877實現，只需要三個小型、廉價的額外器件（C_BLK1、D_DRV和R_DRV），其功耗可以忽略不計。

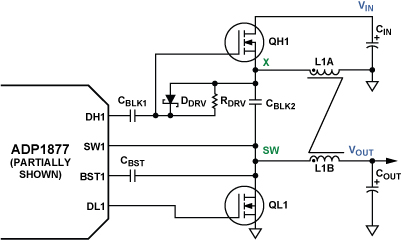

圖4. 同步反相SEPIC的功率級，利用ADP1877的通道1實現

反相SEPIC的理想穩態波形如圖5所示。通道1開關節點SW1（見附錄圖A）在V_IN + V_OUT（導通時間內）和0 V（關斷時間內）之間切換。將電荷泵電容C_BST連接到SW1，以便在導通時間內將約為V_IN + V_OUT + 5 V的電壓施加于高端內部驅動器的自舉上電軌（BST1引腳）和高端驅動器的輸出（DH1引腳），從而增強初級浮空N溝道MOSFET開關QH1。箝位二極管D_DRV確保穩態輸出期間C_BLK1上的電壓約為V_OUT + V_FWD(D_DRV)，該電壓參考ADP1877的DH1引腳到QH1柵極的電壓。在關斷時間內，當X節點電壓約為–V_OUT時，C_BLK1上的電壓阻止初級開關產生高于其閾值的柵極-源極電壓。

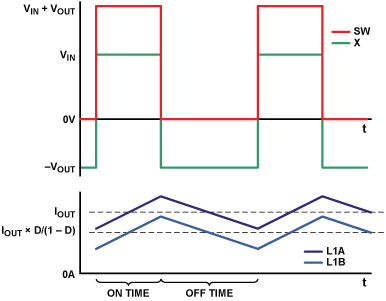

圖5. 同步反相SEPIC的理想波形（忽略死區）

ADP1877具有脈沖跳躍模式，使能時，可以降低開關速率，只向輸出端提供足以保持輸出電壓穩定的能量，從而提高小負載時的效率，大大降低柵極電荷和開關損耗。在同步反相SEPIC和同步降壓拓撲結構中均可以使能此模式。圖4所示DC-DC轉換電路只需要雙通道ADP1877的一個通道，因此另一通道可以用于任一種拓撲結構。

電感耦合和能量傳輸電容

圖4中，功率電感L1A和L1B顯示為彼此耦合。在這種拓撲結構中，耦合電感的目的是減少輸出電壓和電感電流的紋波，并且提高較大可能閉環帶寬，下一部分將對此加以說明。

雖然這些電感互相耦合，但并不希望耦合太緊，以至于將一個繞組的大量能量通過鐵芯傳輸至另一個繞組。為了避免這一點，必須求得耦合電感的泄漏電感(L_LKG)，并選擇適當?shù)哪芰總鬏旊娙?C_BLK2)，使得其復數阻抗的幅值為泄漏電感與單個繞組電阻(DCR)的復串聯阻抗的1/10，如方程式2、3、4所示。按照這一關系設計電路，可使耦合鐵芯所傳輸?shù)哪芰拷抵凛^低。泄漏電感可以根據耦合電感數據手冊中提供的耦合系數計算。

匝數比較好為1:1，因為對于給定水平的輸出電壓紋波，此時各繞組只需要分立電感所需電感的一半¹。可以使用1:1以外的匝數比，但其結果將無法用本文中的方程式準確描述。

小信號分析和環路補償

反相SEPIC轉換器的完整小信號分析超出了本文的范圍，不過，如果遵照下述原則，完整分析將更具學術意義。

首先必須計算諧振頻率(f_RES)時的許多復數阻抗交互，以便求得目標交越頻率的上限。當電感解耦時，此頻率降低，導致較大可能閉環帶寬顯著降低。

在此頻率時，可能有300°或更大的“高Q”相位遲滯。為了避免轉換器在整個負載范圍內相位裕量偏小的問題，目標交越頻率(f_UNITY)應為f_RES的1/10。此諧振的阻尼主要取決于輸出負載電阻和耦合電感的直流電阻。在較小程度上，阻尼還取決于能量傳輸電容的等效串聯電阻(ESR)和功率MOSFET（QHl和QL1）的導通電阻。因此，當輸出負載電阻改變時，閉環傳遞函數的特征在該頻率時發生明顯變化也不足為奇。

耦合系數通常不是一個能夠精確控制的參數，因此應將目標交越頻率設置為比f_RES低10倍的值（假設f_RES小于開關頻率f_SW）。當f_UNITY設置適當時，可以使用標準“II型”補償——兩個極點和一個零點。

圖6顯示同步反相SEP
