反位線圈直流積分磁場測量系統

 “通過使用LabVIEW圖形化的編程與眾多函數，我們可以很容易地創建與測試內容相應的控制程序。”

– 伊藤 功 氏, 東京大學物性研究所 軌道放射物性研究施設

挑戰：
創建一套系統以縮短執行直流(DC)積分磁場測量的時間。

解決方案：
使用NI LabVIEW 實時模塊與 NI PXI硬件來創建一個反位線圈直流(DC)積分磁場測量系統。

作者:
伊藤 功 氏 - 東京大學物性研究所 軌道放射物性研究施設

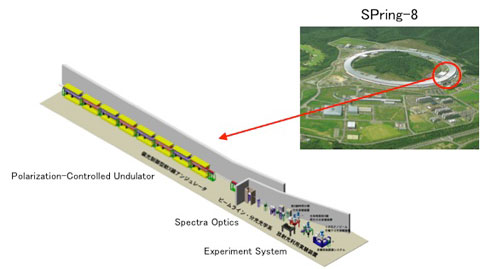

東京大學的研究人員在大型同步加速輻射設備SPring-8 (圖1)的基礎上建造了高強度的軟X射線發生線，用于尖端材料科學研究。

圖 1.  高強度軟X射線發生線，用于材料科學研究

他們?cè)谏涫�發生線中安裝了一個極化控制波蕩器來轉變同步加速輻射的極性(圖 2)。波蕩器是一種通過重復地彎曲電子束軌道來產生高強度同步加速輻射的裝置。

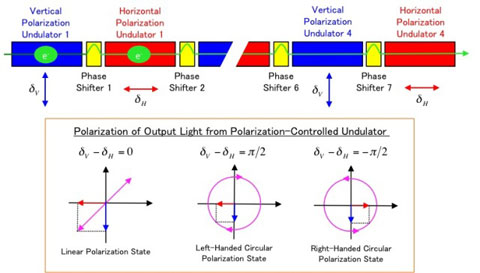

圖 2.  極化控制波蕩器的原理

極化控制波蕩器由四個產生水平極化的波蕩器與四個產生垂直極化的波蕩器組成。波蕩器與電磁移相器交替放置相互隔開。移相器安置有三塊極性電磁鐵，因此極性也是交替的。當移相器受到激勵，會產生周期性變化的磁場。當電子束通過交變磁場，它沿著凸軌運行。凸軌會在水平與垂直極化之間產生相位差。通過控制相位差，以及疊加水平與垂直極化，就可以產生線極化與左/右圓極化。

為了使用極化控制波蕩器產生高質量的同步加速輻射，移相器必須滿足幾個條件，包括：

1. 移相器的磁場應當具有持續穩定的輸出，從而不會降低同步加速輻射的質量，或是引起整個電子束軌道的彎曲以及波動。

2. 當電子束通過移相器時所受到的磁場應當接近于零，這樣電子束的軌道在凸軌前后就不會有太大的改變。換句話說，移相器從輸入到輸出之間的磁場積分值(下文中，我們稱之為積分磁場[G･cm])應該盡可能接近零。

為了滿足這些條件，我們?cè)O(shè)計制作了一個移相器原型機(圖3)。

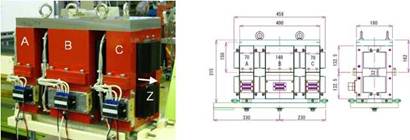

圖 3. 移相器原型機的外觀圖與示意圖

對于移相器要求的性能評估，我們采用測量直流(DC)磁場的方式。在開發基于NI軟硬件的系統之前，我們先著手構建由霍爾探頭與三維運動裝置組成的直流磁場測量系統。

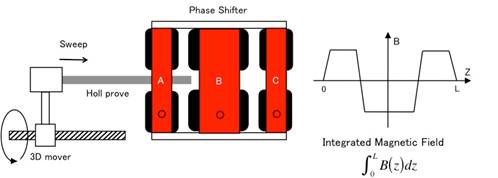

圖 4.  使用霍爾探頭與三維運動裝置的直流積分測量系統

這套系統可以通過三維運動裝置緩慢地將霍爾探頭伸入移相器來測量磁場分布，并對移動距離執行積分。盡管如此，這并不足以來評估條件(1)，因?yàn)檫@套系統只對某個位置進行數值測量來評估磁場的穩定性與重復性。此外，由于這套系統是通過緩慢地移動霍爾探頭穿過移相器的輸入與輸出口來測量直流磁場分布，需要花費大約三個小時來完成測量，而且受溫度影響的電源與測量設備對于評估條件(2)來說是必不可少的。因此，我們開發了反位線圈直流積分磁場測量系統，從而快速地，高精度地測量直流積分磁場。

圖5顯示了由反位線圈執行直流積分磁場測量的原理圖。

圖 5.  使用反位線圈進行直流磁場測量的原理

如圖5所示，當一個線圈(匝數 = N, 長度 = L, 寬度 = W)在直流磁場(B₀)內轉動時，線圈內會產生感應電壓(V)，如下列方程所示：

Furthermore, when the induction voltage is integrated by the rotation time, integral magnetic field (B₀L) is solved by the following equation:

此外，當使用轉動時間對感應電壓進行積分時，積分磁場(B₀L)可由如下的方程來求解：

Because this method performs the measurement within the flip coil rotation time, it is not affected by the temperature dependence in the power supplies and the measurement devices.

因?yàn)檫@種方法在反位線圈轉動時間內執行測量，所以不受對溫度依賴較大的電源與測量裝置的影響。

系統需求

反位線圈直流積分磁場測量系統必須滿足如下要求：

A.    控制線圈電流，使其具有充分的精度，穩定性，以及重復性，從而產生一個盡可能接近零的積分磁場(理想值, 1 mA 或更低)。

B.    執行數據采集時具有充分的精度，從而可以測量接近于零的積分磁場(理想值, 10 G cm 或更低)。

3. 在步進馬達控制與積分磁場測量之間具有同步性與確定性，從而可以通過旋轉反位線圈來測量感應電壓。
4. 賦予用戶創建與測試內容相應的控制程序的能力。

綜合考慮這些需求，我們選擇了NI LabVIEW實時模塊 與 NI PXI 系統來構建反位線圈直流積分磁場測量系統。

系統結構

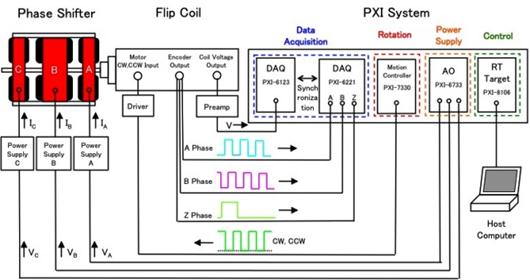

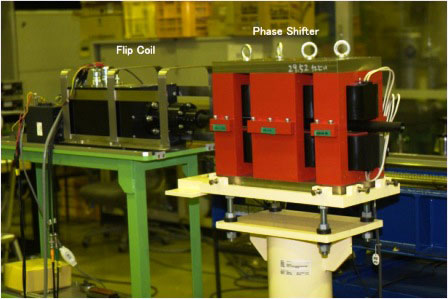

圖6顯示了反位線圈直流積分磁場測量系統的外觀圖與框圖。

圖 6. 反位線圈直流積分磁場測量系統的外觀圖與框圖

反位線圈具有一個600 mm 乘 5 mm的玻璃鋼卷軸，纏繞了10圈直徑為0.2 mm的銅線。我們使用一個東方馬達(Oriental Motor)公司的RK566BE步進馬達來轉動線圈，轉速為180度/0.5–1 s。我們使用歐姆龍公司的E6B2-CWZ6C增量式編碼器來測量線圈轉動角度。

我們使用NI PXI-6123同步采樣多功能數據采集(DAQ)設備，NI PXI-6221 多功能M系列DAQ設備，NI PXI-6733 高速電壓輸出模塊，NI PXI-7330 運動控制器，以及 NI PXI-8106 嵌入式控制器來構建反位線圈控制系統。我們使用LabVIEW Real-Time中創建的VI來控制這些設備。

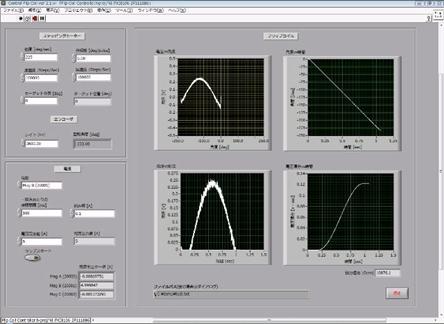

圖 7.  反位線圈控制器VI “控制反位線圈.vi”的前面板

對于控制過程來說，我們從PXI-6733傳送一個外部參考信號給電源。電源將與外部參考信號相應的電流輸送到移相器。傳送給移相器的電流漲落波形應該控制在每秒0.1 A以內。當移相器被直流電流激勵時，運動控制器轉動反位線圈，通過兩個DAQ設備來同步(20 MHz)反位線圈轉動角度(編碼信號)與移相器直流磁場(反位線圈感應電壓)，測量數據就可以被收集。因?yàn)榉次痪�圈感應電壓很微弱，我們使用低噪聲的前置放大器來進行放大。我們使用方程a 和 b將測量的感應電壓轉化成積分磁場。前面所涉及的控制過程都由實時操作系統(OS)來執行。圖7顯示了反位線圈控制器VI “控制反位線圈.vi” 的前面板。

結果

控制電流的PXI-6733可以輸出一個精度為0.3 mV的模擬信號，因此通過將此模擬信號輸入電源的外部參考信號端，流入移相器的電流就可以控制在0.3 mA的精度。這樣就充分實現了條件A。

PXI-6123具有一個16位的模數轉換器(ADC)，它可以測量較小為±1.25 V的動態范圍，因而可以算得精度為2.5 V/216=40 μV。使用此DAQ模塊以及增益為20dB的低噪聲前置放大器，我們可以實現0.4 μV (40 μV/100)的精度。通過方程b將0.4 μV的精度轉換為積分磁場，得到的值為2 G x cm。這樣也就充分滿足了條件B對精度的要求。

因?yàn)殡妷狠敵瞿�塊與DAQ模塊兩者使用了相同的時鐘速率(20 MHz)，我們可以將移相器的電源與積分磁場測量同步，實現50 ns的精確度。此外，因?yàn)閮?nèi)置的PXI-8106控制器具有實時操作系統(OS)，控制程序不會被任何中斷所延遲，執行的時間確定性為微秒級別。這一點充分滿足了條件C。

通過使用 LabVIEW 圖形化的編程與眾多功能，我們可以很容易地創建與測試內容相應的控制程序。例如，我們可以很容易地通過NI-DAQmx功能與誤差布線來實現運動控制器與兩個DAQ模塊之間的同步。此外，我們可以使用LabVIEW來很容易地創建鋸齒波形控制程序，從而在電流流入移相器的時候提高恒定時間間隔的電流值。這一
