作者： Robert Kollman，德州儀器 (TI)

摘要

本文簡要描述了 LED 特性以及驅動 LED 的電源設計權衡因素。此外，本文還介紹了幾款典型的電源應用電路，并詳細闡述了如何關閉反饋環路。本文還討論了如何對 LED 調光，并提供了兩種調光方法。t

引言

隨著 LED 生產成本的降低，其應用范圍越來越廣，其中包括手持終端設備、車載以及建筑照明。LED 的高可靠性、極佳的效率以及瞬態響應能力使得它們成為頗具吸引力的光源。盡管白熾燈泡的成本非常低，但是多次更換白熾燈泡也將是一筆很大的開銷，路燈就是個很好的例子。完成此項工作需要一個工作組及一輛卡車對故障燈泡進行更換。因此，在此類應用中，使用 LED 可以大大降低成本。雖然 LED 和白熾燈泡的效率幾乎相同，但由于上述一些原因，在路燈應用中將用 LED 代替白熾燈泡，這樣不但可以提高可靠性，而且還能節省能源。

白熾燈泡可以發出各種各樣的光線，但是在具體的應用中我們通常只需要綠色、紅色以及黃色光線——例如交通信號燈。若要使用白熾燈泡，則需使用一個濾波器，這會浪費掉 60% 的光能，而 LED 則可以直接產生所需顏色的光線，并且在上電時，LED 幾乎是瞬間發光，而白熾燈則需要 200mS 的響應時間。因此，汽車行業在剎車燈設計中采用了 LED。另外，LED 將作為 DLP 視頻應用中的光源，從而以快速開關的 LED 替代了機械組合。

LED I-V 特性

圖 1 顯示了典型 InGaAlP LED 的正向電壓特征。您也可以把 LED 作為電壓源與電阻串聯建模，并查看模型與實際測量之間的密切關聯性。電壓源擁有一個負的溫度系數，當結溫上升時，電壓源的正向電壓會發生負的變化。InGaAlP LED（黃色和琥珀紅）的系數在 –3.0mV/K 到 –5.2mV/K 之間，而 InGaN LED（藍色、綠色以及白色）的系數則在 –3.6mV/K 和 –5.2mV/K 之間。這就是為什么不能直接對 LED 進行并聯的一個原因。產生熱量較多的器件往往需要更大的電流，更大的電流會產生更多的熱量，進而引起散熱失控。

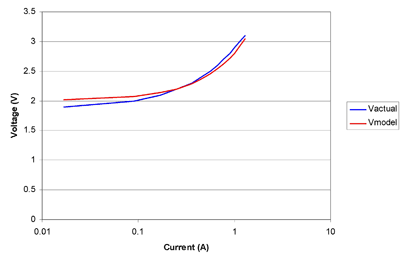

圖 1 LED 作為電阻與電壓源串聯建模

圖 2 顯示了作為工作電流函數的相對光輸出（光通量）。很明顯，光輸出與二極管電流是密切相關的，因此可以通過改變正向電流進行調光。并且，在電流較小時，曲線幾乎是一條直線，但是在電流增大時，其斜率變小了。這就是說，在電流較低的時候，若將二極管電流增大一倍，則光輸出也會增加一倍；但是電流較高的時候，情況就截然不同了：電流上升 100% 僅能使光輸出量增加 80%。這一點很重要，因?yàn)?LED 是由開關電源驅動的，這會導致在 LED 中產生相當大的紋波電流。實際上，電源的成本在某種程度上是由所允許的電流大小決定的，紋波電流越大，電源成本就越低，但光輸出會因此受到影響。

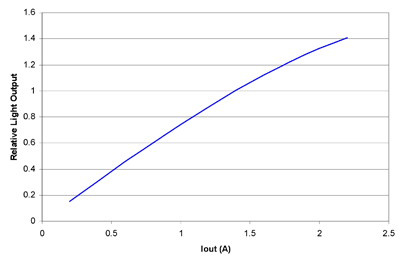

圖 2 電流超過 1A 以上，LED 效率就會降低

圖 3 量化顯示了疊加于 DC 輸出電流之上的三角紋波電流所引起的光輸出的減少。在絕大多數情況下，該紋波電流的頻率高于肉眼可以看到的 80Hz。并且，肉眼對光線的響應是指數式的，不能察覺出小于 20% 的光線減弱。因此，即使 LED 中出現相當大的紋波電流，我們也不會察覺出光輸出的減少。

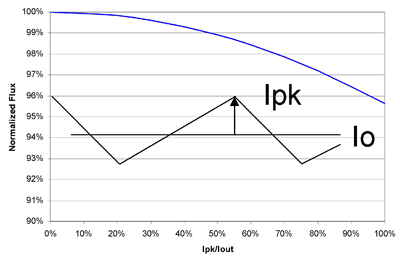

圖 3 紋波電流對 LED 光輸出的輕微影響

此外，紋波電流還通過提高功耗而影響 LED 性能，這可能導致結溫升高，而且對 LED 的使用壽命有重大影響。圖 4 給出了一個例子，其中 LED 的相對光輸出是時間和結溫的函數。如果我們確立了 LED 的使用壽命光輸出為額定的 80%，則 LED 的使用壽命將從 74 攝氏度時的 10000 小時延長到 63 攝氏度時的 25000 小時。

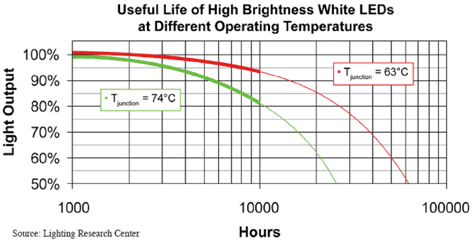

圖 4 高結溫會縮短 LED 的使用壽命

圖 5 量化顯示了由于紋波電流造成的 LED 功耗的增加。與 LED 的散熱時間常量相比，由于紋波頻率較高，因此高紋波電流（以及高峰值功耗）不會影響峰值結溫，其是由平均功耗決定的。LED 的大部分壓降就像一個電壓源，因此電流波形對功耗沒有影響。然而，壓降有一個電阻分量，并且功耗由該電阻乘以均方根 (RMS) 電流的平方?jīng)Q定。

圖 5 還闡明即使是在紋波電流較大的時候，對功耗也沒有重大影響。例如，50% 的紋波電流僅增加不到 5% 的功率損耗。當大大超過此水平時，您需要減小電源的 DC 電流以保持結溫不變，從而維持半導體的使用壽命。根據經驗結溫每降低 10 攝氏度，半導體的使用壽命就會延長兩倍。并且，由于電感的限制許多的設計都傾向于更小的紋波電流。絕大多數的電感的設計旨在處理小于 20% 的 Ipk/Iout 紋波電流比率。

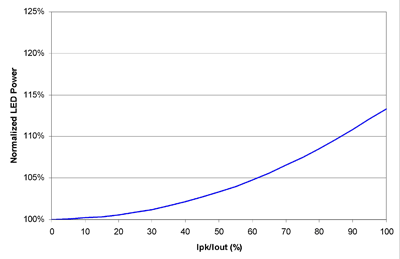

圖 5 紋波電流增加了 LED 的功耗

典型應用

LED 中的電流在很多情況下都是由鎮流電阻或線性穩壓器進行控制的。但是，本文中我們主要講述的是開關穩壓器。在驅動 LED 時常用的三種基本的電路拓?fù)錇椋航祲和負洹⑸龎和負湟约敖祲骸�升壓拓�(fù)洹２捎煤畏N拓?fù)浣Y(jié)構取決于輸入電壓和輸出電壓的關系。

在輸出電壓始終小于輸入電壓的情況下，應使用降壓穩壓器，圖 6 顯示了該拓?fù)浣Y(jié)構。在該電路中，對電源開關的占空比 (duty factor) 進行了控制，以在輸出濾波器電感 L1 上確立平均電壓。當 FET 開關閉合時（TPS5430 內部），其將輸入電壓連接到電感，并在 L1 中形成電流。環流二極管 D2 提供了開關斷開時的電流路徑。電感可對流經 LED 的電流起到平滑的作用，通過用電阻監控（測量）LED 電流，并將該電壓與控制 IC 內部的參考電壓進行比較，從而較終實現對流經 LED 的電流的調節。如果電流太低，則占空比增加，平均電壓也上升——從而也就導致了電流的升高。由于電源開關、環流二極管以及電流檢測電阻上的壓降非常低，該電路可提供極佳的效率。

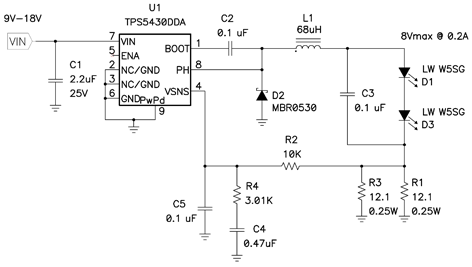

圖 6 降壓 LED 驅動器逐步降低輸入電壓

當輸出電壓總是比輸入電壓大時，較好是采用如圖 7 所示的升壓轉換電路。該電路的 U1 中也有一個帶有控制電子器件的高度集成的電源開關。當開關閉合時，電流流經電感到接地。當開關斷開時，U1 引腳 1 上的電壓會不斷升高，直到 D1 導通。然后電感放電，電流進入輸出電容器 (C3) 和 LED 串。在大多數應用中，C3 通常用于平滑 LED 電流。如果沒有 C3，則 LED 電流將是斷斷續續的。也就是說，它會在零和電感電流之間切換，這會導致 LED 熱量增加（從而縮短使用壽命），并且亮度減少。在前面的例子中，LED 的電流是通過一個電阻檢測的，并且占空比會發生相應地變化。請注意本拓?fù)浯嬖谝粋�嚴重的問題，即它沒有短路保護電路。若輸出短路，則會有較大的電流通過電感器和二極管，從而導致電路故障，或者輸入電壓崩潰。

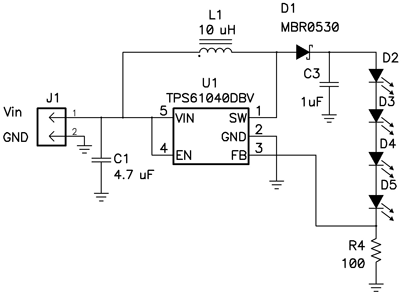

圖 7 高度集成的升壓 LED 驅動器逐步升高輸入電壓

許多時候輸入電壓范圍變化很大，其可以高于或低于輸出電壓，此時降壓拓?fù)浜蜕龎和負浣Y(jié)構就不起作用了。并且，可能在升壓應用中需要短路保護。在這些情況下，您可能非常想使用降壓—升壓拓?fù)浣Y(jié)構（請參見圖 8）。當電源開關閉合、電感有電流通過時該電路就相當于升壓電路；當電源開關斷開時，電感開始放電，電流進入輸出電容和 LED。不過，輸出電壓不是正的，而是負的。此外，請注意本拓?fù)渲胁淮嬖谙裆龎恨D(zhuǎn)換轉中出現的短路問題，因?yàn)槠渫ㄟ^使電源開關 Q1 開路，提供了短路保護功能。該電路的另一個值得注意的特性是雖然其是一個負的輸出，但并不需要對傳感電路的電平進行轉換。在本設計中，控制 IC 接地到負的輸出，并且可直接測量電流檢測電阻 R100 上的電壓。盡管本例中僅顯示了一個 LED，但是通過串聯可以連接許多 LED。電壓的上限是控制 IC 的較大額定電壓；輸入電壓加上輸出電壓的和不能超過該限值。

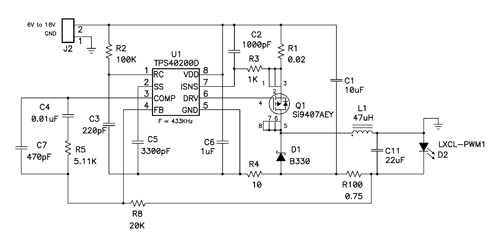

圖 8 降壓—升壓電流可限制和處理廣泛的輸入范圍

關閉環控制電路

關閉 LED 電源上的電流環路比關閉傳統電源上的電壓環路要簡單的多。環路的復雜性取決于輸出濾波器結構。圖 9 顯示了三種可能的結構：只有一個電感的簡單濾波器 (A)；典型的電源濾波器 (B)；以及改良的濾波器 (C)。

圖 9 電位輸出濾波器結構

為每一個功率級都構建一個簡單的 P-Spice 模型，以闡明每一功率級控制特性的區別。降壓功率 FET 和二極管的開關動作建模為壓控電壓源，增益為 10，而 LED 則建模為與 6V 電壓源串聯的 3Ω的電阻。在 LED 和接地之間添加了一個 1Ω 的電阻，用于對電流進行檢測，圖 10 顯示了其結果。在電路 A 中，該響應就是穩定的一階系統的響應。DC 增益由壓控電壓源（LED 電阻和電流檢測電阻構成的分壓器）確定，系統的極性由輸出電感和電路電阻決定，補償電路則簡單地由類型 2 放大器構成。電路 B 由于增加了輸出電容，因此有二階響應。若 LED 的紋波電流過大并達到難以接受的程度，則可能需要該輸出電容，這是由于 EMI 或熱量等問題的出現造成的。DC 增益與第一個電路一樣。不過，在輸出電感和電容確定的頻率處有一對復極點。
