作者：Roger Chan 和 Alan Hastings，德州儀器 (TI)

引言

高級電信計算架構 (ATCA) 標準提供了一種設計電信設備的模塊化方法。該行業標準的采用不但加速了產品設計而且還簡化了現場升級。

在 ATCA 構架中，每一個 Carrier Blade 設備都要包括多達 8 個 AMC 模塊，而這些模塊均需要熱插拔保護。載波板為每個 AMC 模塊提供了兩個主要電源：一個 3.3V 管理電源以及一個 12V 有效負載電源。

為了幫助設計人員滿足這些要求，我們設計了一款全功能雙插槽 AdvancedMC? 控制器 TPS2359，以提供支持兩個 AMC 模塊所必須的所有保護和監控電路。該控制器全面集成了管理電源浪涌控制、過電流保護以及 FET ORing 功能。添加兩個外部電源晶體管可為每一個有效負載電源通道提供所有這些相同的功能。圖 1 顯示了雙通道 AMC 應用的簡化結構圖，兩個通道均由同一個電源供電。也可使用獨立的電源為這兩個通道供電。

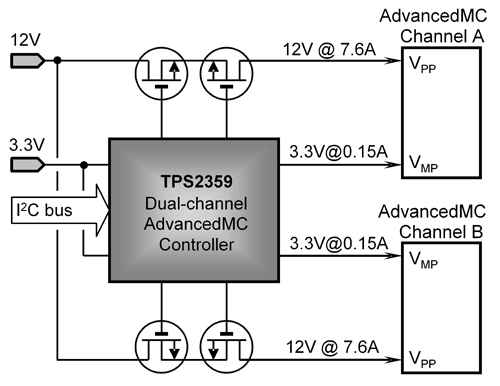

圖 1 利用 TPS2359 雙通道控制器為兩個 AdvancedMC 供電的應用的簡化結構圖

該獨特的控制器集成了有效負載電源和管理電源通道的精確的電流限制功能。有效負載電源電流限制的每個通道使用三個外部電阻，以滿足 8.25A+/– 10% ATCA 規范。管理電源電流限制的每個通道使用一個外部電阻，以滿足 195mA +/– 15% 的規范。

高精度電流限制

圖 2 顯示了該控制器的有效負載電流限制電路的簡化結構圖。放大器 A1 通過感應檢測電阻器兩端的電壓來監控負載電流 ILOAD。管理電源通道使用了相類似的電路，所不同的是集成了電阻器 RSENSE 和 RSET。

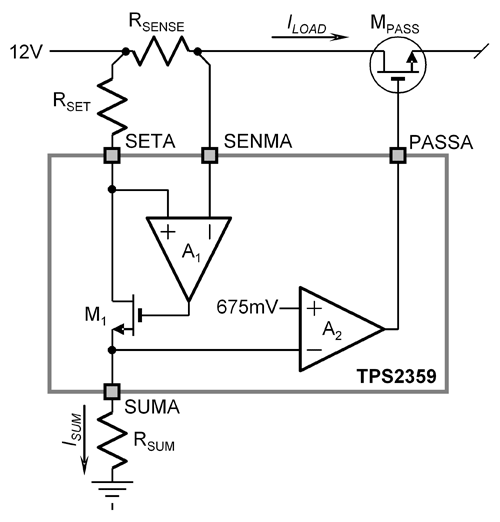

圖 2 有效負載電源電流限制電路示意圖

電流限制電路包括兩個放大器：A1 和 A2。放大器 A1 使得外部電阻器 RSET 兩端的電壓與外部電阻器 RSENSE 兩端的電壓相等。流經 RSET 的電流同時也會流經外部電阻器 RSUM，從而就在 SUMA 引腳上生成了一個如下式所示的電壓：

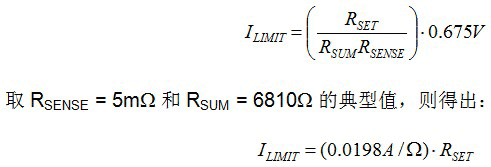

放大器 A2 會檢測 SUMA 引腳上的電壓。只要該電壓保持在 675mV 以下，放大器就會向 PASSA 供應 30μA 的電流。當 SUMA 引腳上的電壓超過 675mV 時，放大器 A2 就開始從 PASSA 吸收電流。導通 FET MPASS 的柵—源電壓會一直下降，直到放大器 A2 的兩個輸入端上的電壓平衡為止，則流經該通道的電流就等于：

為了設置一個 MicroTCA? 規范所要求的 8.25A 電流限制，選擇 RSET = 417?。 較新的 EIA 標準 1% 電阻器為 422?。該電阻器使得系統可以為一個 80W AMC 模塊供電。

有效負載和管理通道都有其自己的可編程默認定時器。只要各自的通道進入電流限制，則這些定時器就會開啟。如果一個通道處于電流限制狀態時間過長且默認定時器超時，該通道就會將導通 FET 關閉并報告錯誤狀態。管理通道集成了一個過溫 過溫關斷 (OTSD) 特性。如果由于內部導通電阻附近的裸片溫度超過了大約 140?C 管理通道保持在電流限制狀態的時間足夠長，那么 OTSD 特性就會發生跳變。一旦出現這種情況，運行在電流限制狀態的管理通道就會關閉。這一特性避免了時間過長的故障對內部導通晶體管的損壞。

電流限制反饋環路具有特定的響應時間。諸如短路負載之類的嚴重故障要求有一個快速的響應以避免對導通 FET 的損壞或電壓軌電壓驟降。TPS2359 包括了一個快速跳變比較器，該比較器會在這些條件下關閉該通道（盡管在本文中未談及這一問題）。此外，該控制器還支持使用了一個更多阻斷 FET 的ORing 功能。這一特性可以阻斷當輸出—輸入差動電壓超過 3mV 時的反向傳導。

多重轉換冗余

ATCA 系統通常都要求冗余并行電源。MicroTCA 規范倡導了一種冗余技術 ，該技術需要一個微控制器來獨立限制每一個電源的電流。負載所吸引的電流不能超過各個電源電流限制之和。

一種可用的替代運行模式是多重轉換冗余。無論工作電源的數量如何，其都可以將負載電流限制在一個固定值。在一個多重轉換系統中去除或插入電源均不會影響負載的電流限制。該技術不需要微控制器，從而使得與上述 MicroTCA 標準中所描述的冗余方法相比顯得更簡單和快速。這對于要求不必完全符合 MicroTCA 電源模塊標準的 AMC 應用而言是一個頗具吸引力的方法。

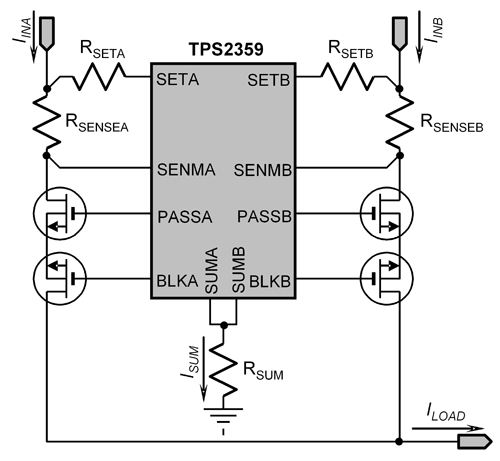

圖 3 有效負載電源電流限制使用多重轉換功能的應用

為了實施多重轉換冗余，將冗余通道的 SUM 引腳連接在一起，并在該節點到接地之間綁定一個 RSUM 電阻器。不像 MicroTCA 冗余結構那樣（在結構中每一個電源都有其自己的電阻器 RSUM），RSUM 需要駐留在多重轉換結構的背板之上。圖 3 顯示了有效負載電源使用多重轉換功能的一種應用。現在，電流限制閾值將適用于冗余電源所提供的電流的總和。在有效負載電源通道上實施多重轉換冗余時，所有通道必須都使相同的 RSENSE 和 RSET 值。

結論

ATCA 是第一個解決電信設備電源要求的開放性標準。就 ATCA 而言，系統設計人員所面臨的電源管理挑戰包括有限的電流限制、高可用性冗余電源、熱插拔要求、故障保護以及復雜性的狀態監控。在 TPS2359 以緊湊的 36 引腳 QFN 封裝實現了高精度電流限制電路、獨特的多重轉換特性以及所有必要的保護和監控電路的整合以后，這些問題都迎刃而解了。TPS2358 具有所有相同的功能性，但占用了一個 48 引腳 QFN 封裝的面積，該封裝可支持使用外部控制和指示（而不是 I2C? 接口）的設計。

參考文獻

1.J. Bird，U.S. 專利申請?zhí)?20071088198，2006 年
2.如欲下載 TI 產品說明書 SLUS792A，“TPS2359 全功能的雙插槽AdvancedMC 控制器”2008，請登錄： www.ti.com/sc/device/tps2359。
3.PICMG Advanced Mezzanine Card 標準 AMC.0 R2.0，2006 年
