作者：Jeff Sherman，德州儀器 (TI)

在小尺寸器件中驅動更高功率得益于半導體和封裝技術的進步。一種采用頂部散熱標準封裝形式的新型功率 MOSFET 就使用了新一代半導體技術，在效率等級、功率密度和可靠性等方面都達到了新的水平。

源設計工程師一直都面臨著許多的設計挑戰，這是由于先進處理器本身的要求和越來越多的功能都需要消耗功率。電路板中留給電源轉換器的空間常常被壓縮，即使是在需要許多種供電電壓和實際輸出功率不斷增加的情況。先進的封裝形式，例如 DaulCool NexFET 功率 MOSFET 就有助于工程師在標準封裝中滿足這些需求。采用了 NexFET 技術的功率 MOSFET 通過降低開關損耗和具有頂部散熱能力的 DaulCool 功率封裝技術可以實現更高的工作頻率，從而能夠獲得更高的功率密度。

理想開關

在典型的同步降壓開關電源轉換器中， MOSFET 作為開關使用時的主要損耗包括開關損耗、傳導損耗、體二極管損耗和柵極驅動損耗。開關損耗主要是由器件本身結構的寄生電容產生的。傳導損耗是器件工作在增強模式時由導通電阻（RDS(on)）產生的。體二極管損耗是正向電壓和反向恢復電荷（Qrr）的函數。柵極驅動損耗由 MOSFET 的柵電荷（Qg）決定。因此，寄生電容和導通電阻（RDS(on)）決定了器件在特定應用中的性能。在現今的低壓 MOSFET 中較普遍使用的技術是 TrenchFET（如圖1所示）。

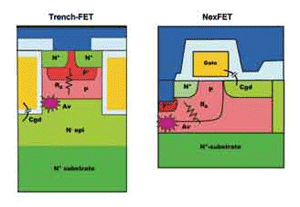

圖 1 MOSFET 結構比較

TrenchFET 技術的廣泛使用是由于它替代平面技術的特定管芯尺寸下具有極低的導通電阻，唯一的不足就是寄生電容通常會有所增加。面積比較大的溝道墻使它很難降低內部的寄生電容，這種電容使工程師只能在優化性能的低工作頻率和具有更好功率密度的高工作頻率之間做出選擇。

NexFET 技術可以獲得與 TrenchFET技 術相似的導通電阻，而相應的寄生電容大約降低 50% 。器件底部側面的擴散 MOS（LDMOS：橫向擴散金屬氧化物半導體）和垂直流動電流可以得到很高的電流密度。圖 1 所示的結構顯示出柵極下面的面積在源極區和漏極區重疊得很少，這就使得內部寄生電容很小。寄生電容的降低會使開關時的電荷（Qg、Qgs、Qgd）降低。因此，器件的開關速度會更快，也降低了 MOSFET 中的開關損耗。同時，驅動電路所需要的能量也比較低，這也降低了驅動器中的損耗。器件內部的密勒電荷（Qgd）影響器件開關損耗，并決定著消除Cdv/dt打開的開關能力，它的存在使效率大大降低，并有可能毀壞 MOSFET。

NexFET 技術改進的主要作用是它具有更低和更平的功率損耗-頻率曲線（如圖 2 所示）。因此，與 TrenchFET 技術相比，采用 NexFET 技術的典型的同步降壓電源轉換電路在維持相同功率損耗的情況下可以工作在兩倍的頻率。例如，如果將功率損耗限制在3W，并維持全負載效率高于 90% ，開關頻率就可以從 500kHz（TrenchFET MOSFET） 增加到 1MHz（NexFET MOSFET）。當開關電源工作在更高的頻率時，無源器件，例如輸出電感等的尺寸就可以減少 50% ，這也改善了功率密度。

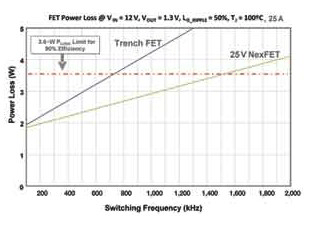

圖 2 新型MOSFET的平直功率損耗曲線使它可以工作在更高的頻率

理想的封裝技術

半導體器件在改善功率密度方面受到許多限制。需要被控制器件內部的功率消耗以減小它對電路板面積和器件之間散熱的影響。

圖3顯示了一個 DaulCool 封裝和標準 QFN 封裝的截面對比，以及在印制板（PCB）上和散熱器之間的外部輪廓。這兩種封裝的外部輪廓是一樣大的，工程師可以不用更改電路板而直接使用任意一種器件。在這兩種封裝中，管芯（圖中的紅色部分）被安裝在引腳襯底上，銅連接片用于連接管芯頂部到右側的源極引腳。這種結構降低了從管芯到頂部的熱阻（RθJT），可以從標準 QFN 封裝中大約 10℃/W 的熱阻降到 1.2℃/W 。這也意味著到頂部的熱阻大約等于到底部的熱阻。另外，器件頂部的散熱器必須是平底的，以使散熱器與器件封裝接觸良好，保證散熱和電氣連接。因此，在器件封裝和散熱器之間也必須放置有良好的絕緣導熱材料。

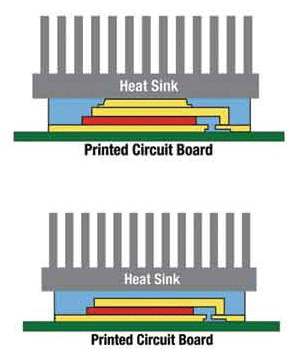

圖 3 DaulCool 封裝（上）和標準 QFN 封裝（下）的截面對比圖

當 DaulCool 封裝的器件安有散熱器時，熱量就會通過自然或強迫對流冷卻形式從電路板傳輸?shù)阶杂煽諝庵小８鶕?jù)系統級仿真（如圖 4 所示）的結果，這種散熱方式可以實現比標準 QFN 封裝多散去高達 80% 的熱功率。

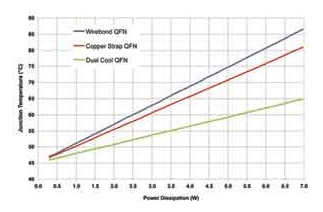

圖 4 新型封裝的散熱能力比標準封裝的高出接近80%

更高的散熱能力可以為負載提供額外 50% 的電流。所以，當維持相同的結點溫度時，可以獲得更高的輸出功率和改善功率密度。另外，散熱能力的提高使得電路在提供額定電流的同時，還可以額外提供不超過額定電流 50% 的更高電流，并使器件工作在更低的溫度、減少發熱對其他器件的影響，也提高了系統的可靠性。
