介紹

自1998年發布后，PXI 行業標準在自動測試系統領域迅速地獲得采用并且廣泛發展。在成千上萬的應用中都采用PXI作為平臺，所涉及的領域從軍事和航空航天、消費類電子產品，以及通信系統到過程控制和工業自動化等。促使PXI被快速采用的一個關鍵因素，是它在通訊背板中采用了PCI技術。現在，隨著商業PC行業將PCI總線升級為PCI Express總線，大幅提升了可用的總線帶寬。通過將PCI Express技術應用到PXI標準中，使得PXI有能力滿足更多的應用需求。為了確保成功地將PCI Express技術集成到PXI 和 CompactPCI背板中，管理CompactPCI標準的PCI行業制造商協會(PCI Industrial Manufacturers Group， PICMG)的工程師和管理PXI標準的PXI系統聯盟（PXI Systems Alliance ，PXISA）的工程師通力合作，確保在將PCI Express技術集成進背板的同時，依然保留其與現有的大量已安裝系統的兼容性。通過PCI Express技術，使用者受益于帶寬的顯著增加、可靠的向后兼容性，以及附加的定時和同步功能，在現有的平臺的基礎上不斷提高。

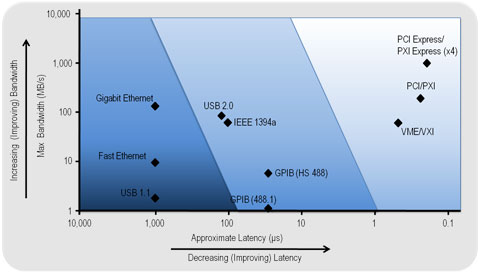

圖1.借助于PCI Express提供的更高的數據帶寬和更低的總線延遲，PXI Express系統能夠輕易地應對諸如高頻應用、高速數字接口、以及高速成像等新型應用領域的需求。

使新的應用成為可能

通過利用背板中的PCI Express技術，PXI Express總線將PXI總線的可用帶寬從132 MB/s增加到8 GB/s，達到60倍以上的帶寬提升，同時始終保持與PXI模塊的軟件和硬件兼容性。利用這個性能的提升，PXI能夠涉足到許多新的應用領域，而過去，這些應用領域中的大部分只能通過昂貴的和專用的硬件來實現。比如，通過使用PCI Express技術，借助于嵌入式控制器或者連接至PC的MXI控制器，一個數字化儀能夠與CPU之間實現帶寬為1 GB/s的直接數據傳輸。與以往的32-bit, 33 MHz的 PCI總線相比，其數據吞吐量實現8倍以上的提升。因此。利用PCI Express技術，一個高分辨率16-bit 中頻信號分析儀或發生器能夠以高達500 MHz的帶寬持續不斷地與CPU進行數據傳輸，避免了總線的限制或者與相鄰模塊共享帶寬。

特別是在軍事和航空航天工業領域的自動測試應用中，PXI Express的高帶寬性能為許多應用提供了新的解決方案。

• 用于通訊系統測試的高帶寬中頻儀器
• 高速數字協議接口，包括基于LVDS的專有協定、IEEE 1394 、光纖通道等
• 用于結構和聲學測試的大通道數數據采集系統
• 高速圖像采集

將PCI Express技術應用于CompactPCI和 PXI

PCI Express被用于改進PCI總線平臺。與PCI相比，PCI Express較為人熟知的優勢在于其點對點的總線拓?fù)浼夹g(shù)。用于PCI的共享總線被一個共享切換器替代，這就使每臺設備都能夠各自直接使用總線。與總線上在所有設備之間分配帶寬的PCI總線不同，PCI Express為每個設備提供各自專有的數據通道。數據以數據包的形式，通過一對被稱為Lane的發射和接受信號通道順序發送（允許每個Lane在每個方向上實現250 MB/s的帶寬）。多個線路能夠集合成x1 (“乘1”)、x2,、 x4、 x8、x12、 x16，以及x32 lane寬度從而增加連接插槽的帶寬。與PCI總線相比，PCI Express顯著提高了數據帶寬，對板載內存的需求變得較小，同時實現更快的數據傳輸。例如，與32bit、33 MHz 的PCI中所有設備共享132 MB/s帶寬相比，通過一個x16插槽，PCI Express能夠?qū)崿F(xiàn)高達4 GB/s 的專用帶寬。

為了成功地將PCI Express技術集成到CompactPCI和PXI總線中，同時保持向后兼容，PICMG (www.picmg.org)和PXISA (www.pxisa.org)采用了一種協調的方案，從而確保平穩過渡。由于PXI是基于CompactPCI規范而建立的，整合PCI Express的工作首先在2004年早些時候從CompactPCI Express開始實施。定義好CompactPCI Express系統的機械和電學特性之后，CompactPCI Express規范轉而定義PXI Express系統的機械和電學特性。2005年6月27號發布的CompactPCI Express規范中，包括了用于支持PCI Express的各種連接器的選擇、插槽和板卡機械特性的定義、插槽和板卡的電子信號的定義，以及兼容性測試要求。在2005年5月，開始了PXI Express規范的制定工作，在2005年9月PXI Express規范被審核通過。PXI Express規范中融合了CompactPCI Express技術，同時添加了用于PXI兼容性、定時和同步，以及系統軟件框架的規范。

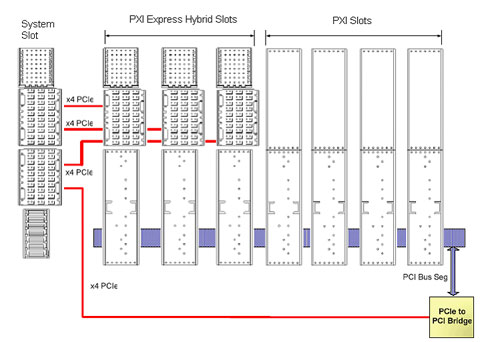

如下圖2所示，因為CompactPCI/PXI Express背板在集成了PCI Express的同時依舊保留了與現有PXI模塊的兼容性，所以用戶在從不斷增長的帶寬性能中獲益的同時仍然能夠保持與現有系統的向后兼容性。PXI Express 為PCI 和PCI Express定義了用于傳遞信號的PXI Express混合插槽。由于使用PCI Express信號線將系統插槽控制器連接到背板上的混合插槽，PXI Express提供了一個從控制器到背板插槽的高帶寬通道。使用一個低成本的PCI Express-至-PCI的橋接芯片，PXI Express向所有的PXI和PXI Express插槽提供PCI信號，從而確保與背板上的PXI模塊的兼容性。除了支持 x8 連接外，還可支持高達 x16的PCI Express 連接，系統控制器插槽能夠向PXI背板提供總計為8 GB/s的帶寬， 與PXI背板相比，數據吞吐量的提升超過60倍。


圖2.在保留對現有PXI模塊所有插槽兼容性的同時，這個八插槽背板增加了三個各自專用帶寬為1 GB/s的新型高性能插槽。

通過利用PXI背板上可用的高密度針腳，PXI Express混合插槽能夠同時為PCI 和 PCI Express模塊傳遞信號。在這樣的情況下，這些PXI Express混合插槽能夠提供臺式機卡片式連接器所不具有的向后兼容性（臺式機卡片式連接器的單一插槽無法同時支持PCI 和PCI Express 信號發送）。因此，混合插槽允許安裝一個使用PCI 通信協議的PXI模塊或者一個使用未來高性能PCI Express通信協議的PXI Express 模塊。

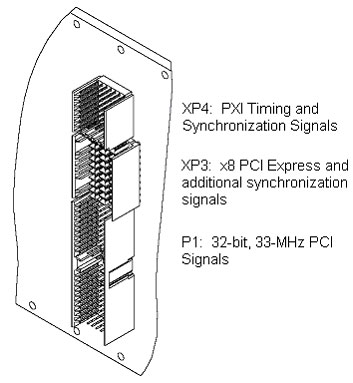

在圖片3中，PXI Express混合插槽的圖形展示了它如何同時兼容性PXI 和 PXI Express。P1 和XP4連接器保留當今PXI的PCI信號傳輸和PXI定時與同步信號傳輸。使用新型XP3連接器，混合插槽除了為x8 PCI Express提供連接外，也能為附加的定時和同步提供針腳。


圖片3.與臺式機中的插槽不同，新型PXI Express混合外圍插槽通過使用額外的區域為背板上的插腳提供硬件兼容性，從而在單一插槽中安裝通過PCI或PCI Express模塊。

保持軟件的兼容性

除了通過混合插槽提供硬件兼容性外，PXI Express系統也能提供軟件兼容，所以工程師們不會浪費他們在現有軟件上的投資。通過PCI外圍部件互連專業組(PCI Special Interest Group ，PCI-SIG)，PCI Express軟件的兼容性得到保證，該專業組包括Intel 和Dell等公司。因為PCI Express使用與PCI相同的驅動程序和操作系統模型，所以該規范保證在基于PCI系統（比如PXI）進行開發和基于PCI Express系統（比如PXI Express）進行開發的之間工程師們具有完全的軟件兼容性。因此，供應商和客戶無需為基于PCI Express的系統更換驅動或者應用軟件。

通過在PCI 和 PCI Express 技術之間保持軟件的兼容性，該規范大幅降低了供應商和集成商將新型PCI Express技術植入現有測試系統中的成本。通過由混合插槽提供硬件兼容性和軟件的兼容性，添加PXI Express技術的成本降到了較低。

提供附加的定時和同步特性

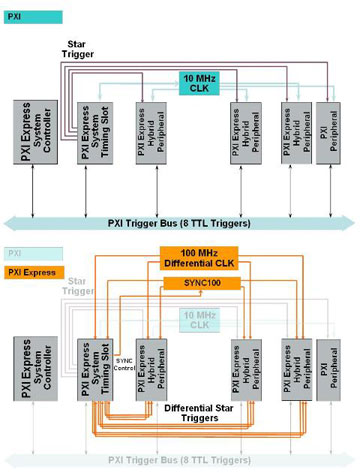

PXI Express不僅保留了PXI的定時和同步特性，同時還通過利用PXI中已有的差分連接器，提供更高性能、更低成本的差分信號連接技術，增添了多個新的同步特性。如圖片4所示，在PXI中已有的功能的基礎上，PXI Express通過一個差分系統時鐘、差分信號傳輸，以及差分星觸發，從而實現附加的定時和同步特性。通過使用差分時鐘和同步技術，PXI Express系統獲得了抗干擾能力更強的儀器時鐘和以傳遞更高頻率時鐘信號的能力。  除此之外，除了允許工程師提升系統的性能外，高頻時鐘也能與現代處理算法匹配良好，同時還允許低在成本產品中刪除時鐘倍頻電路。PXI Express具有行業中較好的同步和延遲性能，改進了高帶寬應用的測量精度和的測試時間。

PXI的未來

將PCI Express技術植入PXI中將會使得PXI Express能夠涉足新的應用領域，然而許多已有的PXI應用無法從PXI Express的性能提升中受益。比如，數字式萬用表(DMM) 、開關模塊、工業I/O接口、總線接口等，同時許多主流信號發生器和分析儀等硬件不會從背板帶寬的提升中受益。因此。PXI Express規范中較有價值的一個部分是其有能力同時將PCI 和 PCI Express信號傳輸引入到新型插槽中。因此，工程師們不能期望儀器生產商們?yōu)镻XI Express重新設計所有的現有的電路板，事實上，因為現有的PCI架構能夠符合應用的需要，而且 PCI信號能夠提供給所有的插槽，許多儀器生產商將繼續在PCI架構的基礎上開發PXI產品。

在2007年1月，PCI-SIG作為PCI總線規范的制定機構，聲明發布了PCI Express 2.0規范(同樣被稱為第二代PCI Express)。通過將總線位速率從2.5 GT/s 翻倍至5.0 GT/s，同時保證與第一代 PCI Express的完全的向后硬件和軟件兼容性，第二代PCI Express規范將數據傳輸速率提高到第一代的兩倍。工程師和科學家們可以期待，PXI Express產品將運用這一進展，增強PXI平臺的性能。


圖片4.在PXI平臺中已有功能的基礎上
