本文介紹如何運用較新DSP構建滿足LTE（長期演進）要求的基站

作者：Manish Patel，德州儀器

作為無線通信行業今后幾年內將逐步推出的 4G 解決方案之一，LTE（長期演進）提出了一系列宏偉的目標。這些目標為技術供應商、設備制造商以及服務供應商提出了眾多艱巨的挑戰。

LTE是3G通用移動通信系統 (UMTS) 的新一代無線協議，經由第三代合作伙伴計劃 (3GPP) 開發，目標是將蜂窩式發展成為基于數據包的全I(xiàn)P（因特網協議）網絡。在 LTE的眾多目標中，有分別為100與50兆位每秒 (Mbps) 的高速上行與下行數據速率，以及不超過5毫秒 (ms) 的低數據包延時。對無線IP語音 (VoIP) 等新型業務而言，后者的重要性正在不斷提升。此外，這項技術必須具有更高的頻譜效率和通信容量，以及更低的每位通信成本。

為實現上述目標，LTE 采用了多種概念以顯著提升技術復雜性。除其它先進技術以外，特別值得一提的是更為復雜的上行與下行的調制方案，高靈活通道帶寬，以及某些情況下需要采用多個天線的多輸入多輸出 (MIMO) 架構。較后，LTE提高的復雜性要求基站與手機具有極其強大、靈活和創新的處理性能。

LTE 的下行鏈路執行正交頻分復用 (OFDM) 調制方案，其上行鏈路執行OFDM 的衍生方案以及單載波頻分復用 (SC-FDMA)。上行鏈路采用SC-FDMA的原因是其功率放大器的效率高于OFDM，可延長手機電池的使用壽命。OFDM相當復雜，由2048 個間隔 15KHz的子載波組成。為數眾多的子載波可增強OFDM多路徑功能，強化抗干擾能力，改善頻譜利用效率，并提高數據傳輸率。

上行與下行鏈路均可從1.25MHz擴展到20MHz的可擴展帶寬，使LTE既可利用新頻段，也可利用現有頻段。MIMO架構則可通過多信號路徑實現LTE的高數據速率。LTE 的上行與下行調制方案略有不同的原因是為了控制LTE手機成本。如果手機使用多個天線，MIMO有可能實現超100/50 Mbps的數據速率。

滿足 LTE 基站設備要求

為解決LTE高度的復雜性，德州儀器開發了具有嵌入式加速器的TCI6487多內核 DSP，可充分滿足適用于基帶處理的2G、3G以及4G無線基站標準的要求。TCI6487是業界首款具有三個“C64+ DSP內核”的多內核數字信號處理器 (DSP)，總處理能力可達3GHz，能滿足MAC與PHY處理等LTE基帶任務的要求。

為滿足LTE高數據傳輸率要求并確保數據包延遲時間不超過5ms，該器件內置了Viterbi與 Turbo協處理器 (TCP)，從而將主DSP內核中編碼／解碼任務分擔了出來。這兩個協處理加速器可處理 LTE 處理過程中所需的大量數學密集型編碼函數。作為高度靈活的加速器，TCP2是專門針對支持Turbo解碼而開發，不僅支持LTE，而且還可支持所有3GPP標準。該產品從TCI6487的DSP內核將Turbo解碼任務分擔出來，釋放更多處理容量以充分滿足MAC與PHY處理需求。或者，可將這部分處理空間用于處理基站的更多用戶，特別是滿足高密度蜂窩需求。

對于基站而言，要滿足 LTE 的更高要求，必須具備一定的靈活性與再配置能力。例如，在低密度蜂窩中，可通過使一個內核專用于MAC處理，另兩個內核執行PHY層的發送與接收功能， TCI6487可被當作單芯片解決方案使用。而對于高密度蜂窩，眾多用戶都在充分利用LTE的更高數據速率優勢，這又提出了另一種技術難題。該情況下可部署多個 TCI6487，其中一個芯片用于該蜂窩的所有MAC處理，其它芯片則用于PHY發送與接收。這樣，就可將DSP專用于在LTE下行與上行模式中執行的OFDM或SC-FDMA調制方案。

要充分利用多核DSP自身的高靈活性，需采用多級片上存儲器架構。利用TCI6487，可將一級存儲器 (L1) 配置為高速緩存或者標準存儲器存儲。此外，專用于每個內核的L2存儲量還可實現部分?jǐn)U展。L2存儲器3 MB的總?cè)萘靠善骄�分給三個內核，或者每個按 0.5 MB、1 MB 與 1.5 MB 的比例進行分配。對于需要同時處理多個不同任務的復雜LTE部署而言，后一種方式可提升效率。例如，用于處理存儲器密集型任務的內核可以配置為1.5 MB的L2存儲器

與 LTE 保持同步

通過基站以LTE速率傳輸數據時，需要以極高速度的I/O向DSP輸入輸出數據，從而可避免出現瓶頸。因此，TCI6487采用的外設包括了Serial Rapid I/O (SRIO) 接口。SRIO可將該器件的靈活性與可擴展性提高到電路板級別，并可降低電路板的復雜性與成本。

雙通道SRIO接口的每個通道均可實現每秒1.25、2.5 或 3.125 Gb的數據傳輸速率。在LTE基站背板上，可將其配置為兩個單通道高速專用鏈路，用于電路板上ASIC或者FPGA等器件或者電路板之間的連接。

在另一種配置中，SRIO能夠與點對點排列或主／從架構中的多個DSP進行互連。作為芯片間的板載點對點互連時，專用SRIO通道可消除共享總線過載造成的瓶頸問題。使用LTE可傳輸大量數據的功能日趨重要。SRIO接口的可擴展性與高靈活性可實現各種類型的架構，其中包括星形、環形、U 形菊花鏈等等等。

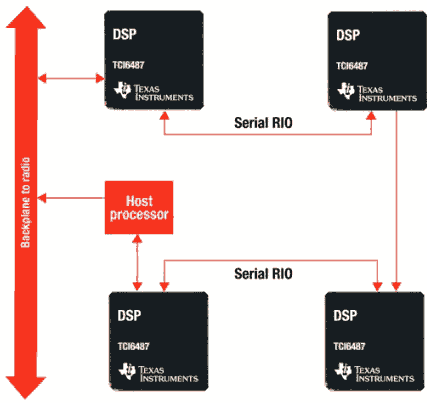

圖 1. SRIO 可支持各種點對點配置，包括 U 型菊花鏈

另一種進行LTE基站卡上芯片間互聯的方式是千兆以太網交換機架構。此外，為支持這種方式，TCI6487還整合了千兆以太網接口。

天線接口

在速度較慢的3G與3.5G協議下，DSP可通過ASIC或FPGA上的外部存儲器接口 (EMIF) 與天線的數據流連接。而4G LTE規范的更高傳輸速度與更低數據包延時則需要新一代天線解決方案。幸運的是，至少有通用公共射頻接口 (CPRI) 與開放式基站架構同盟 (OBSAI) 接口這兩種天線接口可滿足LTE對速度的要求。CPRI的鏈路速率較低為614.4 Mbps，較高可達2.4 Gbps。OBSAI支持的速率范圍在768 Mbps至3.07 Gbps之間。由于CPRI與OBSAI的高數據速率，LTE天線數據流可直接導入基帶處理器，從而可取消通常將天線數據與DSP相連ASIC或者FPGA（圖2）。

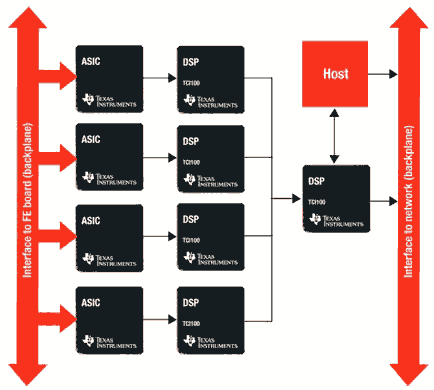

圖 2. 基本 3G 或 3.5G 天線架構

TI TCI6487芯片具有六通道天線接口，是首款可同時支持CPRI與OBSAI標準的 DSP。此外，該六通道OBSAI/CPRI天線接口還可在一塊電路板上配置多種架構，如星形、環形、U 形菊花鏈、標準菊花鏈以及其它形狀（圖 3）。每個天線接口的鏈路均可支持上行鏈路或者下行鏈路模式，較多可支持48條上行鏈路與24條下行鏈路數據流。

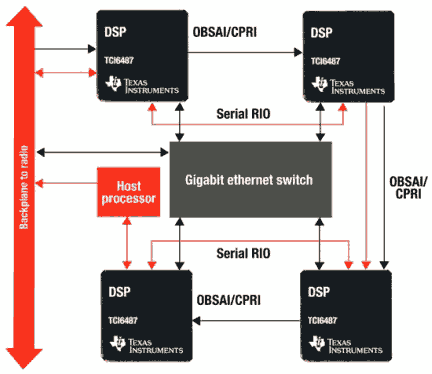

圖 3. 基于 CPRI 或 OBSAI 的全新天線架構能夠與背板直接連接

軟件環境縮短產品上市時間

基礎局端OEM廠商正在開發使用TCI6487多內核DSP器件陣列的多標準、高靈活基帶卡。這樣的平臺可實現靈活執行，特別適用于實驗室或?qū)嶒?yàn)場的初期LTE平臺。基礎局端廠商傾向于開發多標準平臺，因?yàn)榉�合多�?biāo)準的單硬件平臺可降低研發投入并加快產品上市進程。一部分基礎局端廠家使用TCI6487多內核DSP，開發可同時支持WCDMA-HSPA與LTE的平臺；而另一部分則使用它開發可同時支持WiMAX與LTE 的平臺。

已經完全通過測試、隨時可執行的LTE軟件模塊庫可支持TCI6487 DSP，并可加速新基站的上市進程。LTE PHY包括調制映射、解擾、通道均衡、RACH 處理等所有功能均已產品化，并以庫模塊的方式提供。

此外，該產品可與TI前代無線基礎局端DSP相兼容，這就意味著3G與3.5G WCDMA協議的常用功能可無縫升級到LTE應用。TCI6487芯片上也具備Code Composer Studio等TI前代DSP使用的軟件開發工具，從而可為開發人員提供熟悉而高效的軟件開發工具集。

TI第三方軟件供應商Virtual Logix提供的基于Linux的開發環境可簡化TCI6487的編程工作。Virtual Logix Linux內核能夠與DSP/BIOS并行運行，可為快速開發MAC與PHY編程算法以及其它LTE軟件模塊提供一個高效環境。此外，同樣由第三方合作伙伴提供的CommAgility AMC-6487平臺等硬件開發平臺具有三個TCI6487，有助于加快開發進程。

降低功耗

功耗一直是無線基站要考慮的問題。功耗越大，服務供應商的運營成本就越高。如果不解決基站的功耗問題，LTE降低單位比特通信成本的目標就難以實現。

由于TCI6487芯片是多內核 DSP，與每一塊芯片本身都擁有眾多外設接口的分立式DSP相比，前者可大幅降低功耗。將多個I/O接口集中到一塊具有三個內核的芯片上可降低外設接口的功耗，因?yàn)樗麄冇啥鄠�(gè)DSP內核共享。

此外，TCI6487還采用了TI的SmartReflex節電技術。除了運用電源開關、隔離以及電壓漂移等傳統節電技術來實現器件電源區域的精細粒度方案，SmartReflex技術還可使設計人員在滿足LTE性能要求的同時，降低靜態與動態功耗。Smart Reflex技術需要根據芯片的制造工藝與熱參數來考慮器件特定硅芯片特性等因素。這樣，既可有效降低DSP功耗，又可維持TCI6487 1GHz的性能目標。根據所使用的算法，這種方法可使 TCI6487工作在極低功耗下，較大功耗不超過6W。該低功耗特性可在不突破功耗預算的情況下，在同一板卡上使用6至8個器件。該配置可幫助基礎局端廠商實現一個重要目標：即在同一硬件卡上支持 LTE 基帶處理的三個部分（或蜂窩）。

滿足并超越目標

毋庸置疑，LTE與其它4G無線解決方案的高數據速率將為眾多新的無線應用與服務開啟大門。然而達到并超越LTE系統的高性能與高復雜性的要求也絕非易事，但是TI等技術供應商為實現這種強大的新一代無線基礎局端正在有條不紊地進行相關工作。

關于作者

Manish 于 2003 年 11 月加入 TI，目前在 DSP 系統部下屬的通信基礎局端業務部任產品經理。Manish 在無線產業領域擁有長達 17 年的豐富經驗，從事過移動終端／PDA、WiMAX 網絡設備、客戶端設備 (CPE) 器件、無繩電話、WLAN 設備以及基帶 DSP 芯片產品的
