隨著更小、更便宜的便攜式家用護理技術替代大型昂貴的設備，市場上的醫療保健產品數量不斷增加，而半導體技術的發展推動了家用醫療保健的普及和成本的降低。

據世界衛生組織(WHO)統計，2006年全球50歲以上的人口數量是6.5億，并且預計到2025年這個數字將達到12億。僅在美國，65歲以上的老人在人口中的比例就在不斷上升，并且有望在未來持續上升。

醫療保健市場非常大。據美國政府透露，美國在醫療保健領域支出了2.5萬億美元，占整個國家GDP的18%。ABI Research公司預測，到2014年將有5,900萬臺可佩戴的家用醫療保健設備投入使用，屆時可佩戴設備的總數將達到4.2億臺，其中包括體育和健身用設備。

Freedonia Group公司認為目前家用醫療保健設備的市值已遠遠超過70億美元，其中涉及的技術包括呼吸治療、靜脈(IV)注射、透析、病人監護、輪椅、輔助步行、醫療設備和安全設備。

今天的醫療設備能給病人提供更低成本和更加安全的監護方式，在某些情況下甚至可以在自己家里處理他們的健康狀況，減少了去醫院、診所或醫生辦公室的需要。醫療保健正變得越來越分散化。

便攜式家用醫療保健設備包括血糖儀、血壓計、心率監視器、數字體溫計、脈搏血氧飽和儀、用于治療哮喘和其它呼吸疾病的哮喘儀、用于老人和殘疾人的跌落與運動檢測設備以及用于體重監視和管理的數字秤，還有用于治療睡眠呼吸暫停的設備。許多家用健身設備也通過升級增加了保健測量和管理功能。

用于醫療設備的半導體技術

在互聯網連接的推動下，半導體IC性能和集成度得到了極大提升，進而推動著家用醫療保健設備的創新。有趣的是，這些半導體IC的發展拯救了上千條生命，并使許多人的壽命更長，這進一步提高了對保健醫療的要求，并增加了對更多醫療創新的需求。

設計師可以充分發揮傳感器、微控制器單元(MCU)、微處理器、DSP、模擬前端、存儲器、電源IC和發送器與接收器的功能。FPGA也能實現許多功能。這些解決方案都能達到很高的功能集成度。

許多IC功能正在推動家用保健醫療趨勢，特別是處理器和先進的傳感器。例如，DSP具有高運算能力，可用來實現新一代監護產品。

先進的加速度計，比如ADI公司的ADXL345 iMEMS三軸數字加速度計，被廣泛用于上百萬臺游戲機、導航設備、蜂窩電話、汽車應用和其它消費產品。這些加速度計可確保家用數字血壓計的精度。它們可以檢測并確保測量時手臂相對于病人心臟的正確位置，從而實現較大的測量精度。

脈搏血氧儀是較近加入家用醫療保健監護陣營的設備之一，而血氧飽和度是繼血壓、心率、呼吸率和體溫之后的第5個重要體癥。血氧儀可以用來測量血色素?cái)y帶的氧氣含量。血色素是紅細胞的重要部分，用來將氧氣從肺部輸出到人體各處組織。

脈搏血氧儀(圖1)可以采用許多傳統的IC來設計，安森美公司表示。安森美在三年前收購了高級定制IC領先制造商AMI半導體公司。一些半導體IC制造商可以提供家用保健醫療應用所需的完整信號鏈功能。

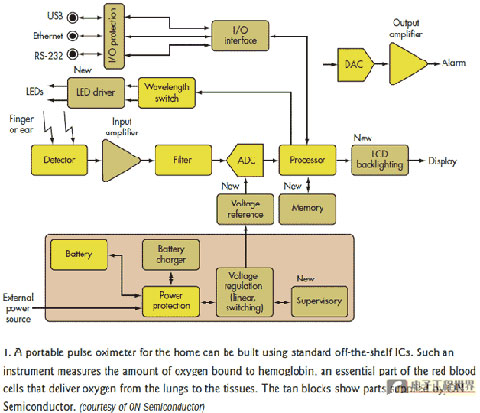

圖1：脈搏血氧儀可以采用傳統的IC來設計，安森美為脈搏血氧儀方案提供棕色框圖中的IC。

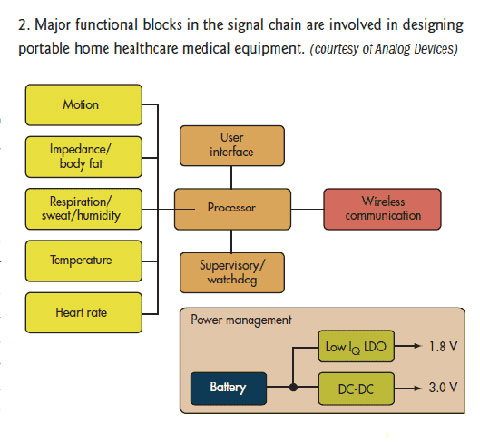

“我們開發的AD5933阻抗分析芯片可以用來測量諸如人體脂肪和血液凝固度等參數，輸出可以鏈接到與醫生通信的家用保健終端。”ADI公司醫療保健部全球策略營銷經理Paul Errico介紹，“這只是我們能夠提供的便攜式家用醫療保健產品中完整信號鏈(圖2)所需的IC之一。”

家用醫療保健設備市場給設計工程師提出了許多艱巨的挑戰，包括低功耗進而更長的電池壽命、魯棒和強大的數據處理能力、更加友好和簡單的用戶操作、無線連接以及更低的較終用戶成本。半導體IC制造商也越來越多地面臨這些挑戰。

TI公司的CC430平臺(圖3)包含了MSP430 MCU、CC1101射頻收發器系統級芯片(SoC)和智能外設，整個平臺采用9.1x9.1mm的64引腳四方扁平無引線(QFN)封裝。CC430采用128位安全加密算法和433、865、915MHz頻率通信，后兩種頻率是用戶可選的。TI公司還表示，MSP430是業界功耗較低的MCU，電源電壓從2.2V至5.5V，耗電僅330μA(3V和1MHz時)，待機模式時的漏電流僅0.1μA。

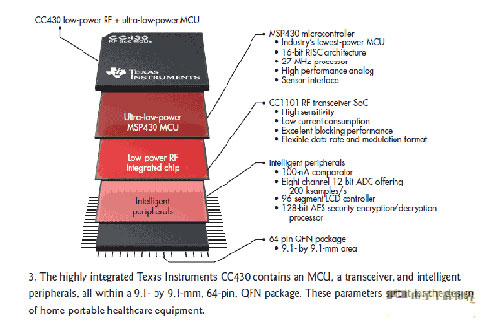

圖3：TI的CC430平臺包含了MSP430 MCU、CC1101射頻收發器、SoC和智能外設。

基于CC430的較新開發成果是TI公司的eZ430-Chronos運動手表(圖4)，這種手表支持運動以外的許多應用。“我們已經交付了11萬個eZ430開發套件。”MSP430營銷經理Adrian Valenzuela表示，“通過這些開發平臺，我們正在嘗試支持更多應用，像醫療(比如心率、脈搏、血糖值和體溫監視)、家用自動化、業余愛好等。

圖4:基于CC430的eZ430-Chronos運動手表支持運動以外的許多應用。

Microchip科技公司在其PIC微控制器中采用了nanoWatt XLP超低功耗技術(圖5)，這種控制器可用于血糖儀等家用醫療保健設備。Microchip公司的PIC16、18和24F微控制器在電源關斷模式僅消耗100nA電流，并集成了800nA的看門狗定時器、實時時鐘和日歷電路。

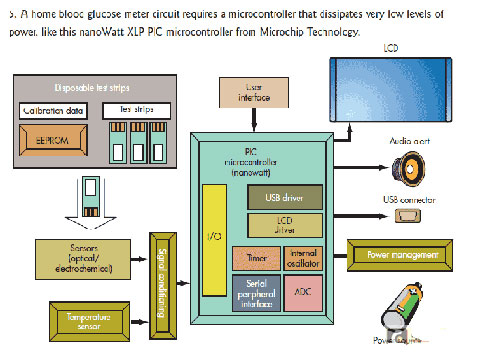

圖5：家用血糖儀電路需要超低功耗的微控制器,比如Microchip的nanoWatt XLP PIC微控制器。

一些公司使用專門針對低功耗優化了的閃存微控制器單元實現手持式家用醫療保健設備，如血糖監視儀。NEC電子公司的16位全閃存MCU基于公司的78kOR CPU內核，工作電壓從3.3V至5V。這種MCU集成了LCD驅動器、12位模數和數模轉換器(ADC和DAC)、運放和電壓基準。在待機模式下，該MCU的消耗電流僅1.2μA。

“我們從20世紀90年代初就開始從事血糖儀業務，因此非常理解這種醫療設備的低功耗要求。”NEC公司首席技術營銷工程師Michael Clodfelter表示，“一些MCU制造商宣傳的nA級低功耗待機模式指標殺傷力過大。事實上，待機模式下約1μA就能保證血糖儀有足夠長的電池壽命。

Clodfelter還發現一個趨勢，即在便攜式醫療家用設備中使用32位MCU來提供更高的精度。事實上，NEC提供32位全閃存 V850ES(圖6)，在用于血糖儀時功耗僅90mW/Dhrystone。當時鐘頻率在5MHz至20MHz時，這種微控制器的管線式架構執行速度高達43個Dhhrystone MIPS(1.1)。

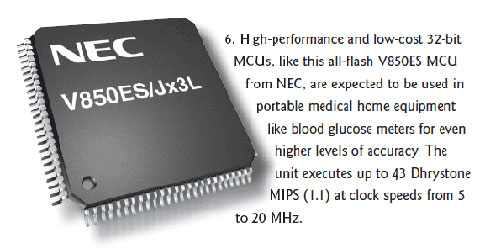

圖6：NEC提供32位全閃存 V850ES

呼吸監視

用于呼吸監視的便攜式測試儀是較近進入家用的醫療保健產品之一。一些較著名的呼吸疾病包括慢性阻塞性肺病(COPD)、哮喘和睡眠呼吸暫停。全球超過3億人患有哮喘。

KarmelSonix公司針對哮喘病人推出了哮喘儀。這種個人哮喘評估設備采用ADI公司的400MHz BF524 Blackfin DSP，是一種手持設備，放置在病人的喉嚨口。先由壓電傳感器從病人的呼吸中捕獲空氣流動的不規則數據，并饋送到DSP。然后由處理器判斷病人的呼吸速率，這個速率定義為喘息占用的呼吸周期持續時間。KarmelSonix公司表示，喘息速率是哮喘病人的一種動態和重要的哮喘發作測量參數。

KarmelSonix公司獲得專利的軟件算法應用了嚴格的標準來判斷喘息的出現。該公司透露，這些標準是由計算機處理的呼吸聲音分析(CORSA)提供的指南而確定的。

“哮喘儀還可以給家用以外的場合帶來方便。這種便攜式設備可以放在個人的背包里，哮喘儀的輸出數據可以通過筆記本電腦上的USB端口從任何地方下載到醫生或醫療提供商那里。”ADI公司策略營銷經理Tony Zarola表示，“我們有望在EKG無線監視設備中通過USB端口使用Blackfin DSP。”

為了推進便攜式家用醫療保健設備的開發，TI公司提供基于TMS320VC5505 DSP的開發套件。據TI公司稱，這些套件可以將產品上市時間加快至8個月。每個套件包含硬件和軟件設計工具，包括原理圖、樣例代碼、醫療特殊算法和其它間接性支持。

皇家菲利浦電子(Royal Philips Electronics)公司為家用醫療保健領域提供智能的睡眠呼吸暫停治療系統。這種Reprionics睡眠治療系統大約時鐘收音機大小(7x5.5x4英寸)，可以為中度至重度睡眠呼吸暫停癥病人提供治療方案。這個系統利用菲利浦開發的正向氣道壓力原理設計，通過一個面罩提供柔和的壓縮空氣流，以保持病人的氣道暢通。

“這是目前為止我們提供的睡眠呼吸暫停治療方面較復雜的產品，它的面世正當病人配合問題較突出的時候。”菲利浦公司家用醫療保健解決方案首席執行官Donald Spence表示。

菲利浦公司還提供Trilogy 100便攜式家用生命支撐通風設備，可供成人和兒童使用。這種設計可以幫助護士和臨床醫生在家中和條件好的護理中心照看病人。

此外，菲利浦公司還在推廣家用醫療保健平臺顯示器終端，這種設備可以方便地通過病人家里的電視機或互聯網實現遠程病人管理。這正是公司的Motiva交互平臺提供的功能。除了監視重要的體癥外，這種設備還能提供教育信息和動機消息，并能用于與健康有關的測量。

Intel公司較近宣布正在測試Health Guide，一種用于醫療信息監視和通信的PC機。這種PC機可以監視患有慢性病的老年病人的重要體癥，并通過網絡向遠程的醫療提供者提供詳情。

Intel和GE都是康體佳健康聯盟(Continua Health Alliance)的重量級成員，較近兩家公司聯合起來攻克針對家用和輔助生命裝置的醫療保健課題。康體佳健康聯盟成立于2006年，旨在解決導致醫療保健成本急速上升的生活方式、健康和人口發展趨勢問題。

康體佳健康聯盟由領先的醫療保健提供商、保險公司、醫院、制藥公司、半導體IC公司以及運動用品和醫療設備制造商組成。該組織致力于無線和有線通信協議的標
