設計便攜式電源應用的連接器

便攜式電源應用需要連接器組件，以滿足各種電力參數，確保操作者的安全，符合行業標準，并滿足便攜式設備的尺寸限制。ITT連接解決方案部產品經理Mike Gardiner指出，配電箱、移動發電機、焊接設備、影院和戶外活動、主題公園、新能源設施，以及碼頭上/沿江電廠，以上只是一小部分應用，其中的設計參數必須予以考慮。在互連情況下'材料在確定安培功能時發揮著關鍵作用，而手指保護、耦合和UL認證都是操作者安全所必需的設計考慮。

必須滿足高功率需求，采用超薄封裝

Gardiner認為，連接器制造商提供了互連的解決方案是有效的，但產品昂貴和體積太大。連接器制造商面臨的挑戰是設計安全、輕量、高功率和有成本效益的連接器，以對抗便攜式電力系統和配電箱的磨損及嚴酷的環境。

實現大額定電流和電壓在很大程度上取決于連接系統。在許多情況下，單引腳接觸（和接觸材料的厚度）在連接器的電源能力方面發揮著重要作用。伴隨大電流要求，連接器必須十分堅固，足以承受高沖擊環境，甚至壓在一個牽引電機底下。耐用的塑料和金屬外殼是常被采用承受這種使用的較常見的材料。

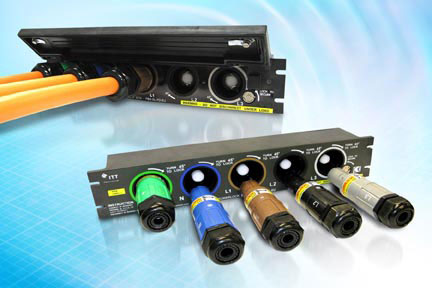

圖1：ITT PowerLock Box連接器的額定值為660A和1000VAC，同時只使用用于便攜式電源系統及配電箱架的19英寸的2U機架空間

更好的緊握和耐久性的橡膠蓋聯結螺母還有助于連接器的耐用性，且能夠承受惡劣環境，而使用復合材料后殼可以明顯減輕重量，降低高度。

考慮行業標準

Gardiner告誡說，高功率便攜式設備需要連接器符合行業標準。通常客戶不知道，滿足MIL-C-5015、VG95234、CA-B標準的連接器只可用于較高50VAC的工作電壓（在運行期間）。在商業應用中，如PSUs、MIL-C-5015和VG95234連接器不應該用于高于各種標準機構規定的電壓，包括VG及歐洲行業標準。

根據DIN EN 61984標準，接地導體必須連接可能在電氣故障時攜帶負載的所有的金屬部件。此外，連接器的接地導體必須連接“先接通，后斷開”接點，它與外殼電連接。因此，連接器的設計必須按照歐盟的低電壓和EMC準則，分別指的是適用于主電源的設計功能及可能產生的較高電氣排放。這兩個條例的實施可防止人身傷害電子干擾。

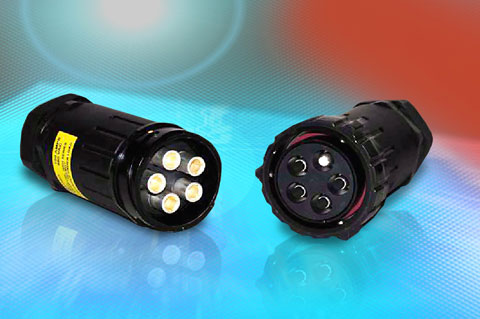

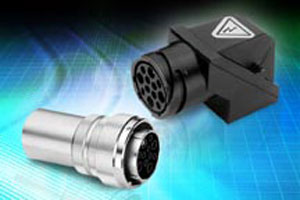

圖2：ITT的CGL系列電源輸入連接器基于MIL-C-5015、VG95234和CA-B標準，可與所有類似的連接器互配

高功率連接器設計的附加標準包括滿足UL94-V0可燃性要求，以及IP65，IP67的屏蔽和密封要求，還有應對便攜式應用環境因素的污染等級3保護標準。有些連接器制造商還提供密封選擇，以滿足特定應用需要，例如用一個蓋子覆蓋連接端口或標準密封的全密封連接器，只有在連接時連接器被密封。

作業人員的安全

因?yàn)?/B>連接器可傳遞660A/1000VAC的電力負荷，較終用戶的安全是不可少的。例如，有些連接器系統，如ITT PowerLock Box，包括諸如順序適配系統的安全功能，在連接發電機到低電壓網絡時，可消除錯誤的連接線（確保首先接地連接），此外還有次要鎖定機制，可防止未經授權的切斷，以防止連接器脫離接觸，除非按正確的順序這樣做。輔助鎖也往往是為了激活一個微型開關，在單元背面的斷路器或安全報警電路中加入了一個兩引腳的連接器，以提高安全性。
