超低功率升壓型轉換器僅需 8.5uA 靜態電流
2008 年11月5 日,凌力爾特公司 (Linear Technology Corporation) 推出 LT8410/-1 低噪聲微功率升壓型轉換器,該器件具集成的電源開關、肖特基二極管和逆向電壓保護二極管、以及輸出斷接電路,采用 2mm x 2mm DFN 封裝。LT8410/-1 使用一種獨特的設計方法,僅需要 8.5uA 靜態電流,在停機時進一步降低至 0uA。集成高值 (12.4M/0.4M) 輸出反饋分壓電阻使得 LT8410/-1 能夠在無負載條件下調節一個 16V 輸出,且靜態電流小于 30uA。非常小的開關電流限值 (對于 LT8410 為 25mA, 而對于 LT8410-1 則為 8mA) 使得這些轉換器能夠在采用高阻抗電源 (例如: 幣形電池) 的情況下高效運作, 而沒有任何浪涌電流方面的限制。
LT8410/-1 的 2.6V 至 16V 寬輸入電壓范圍使它們能夠用高達 12V 的固定輸入軌單節鋰離子電池工作,從而提供高達 40V 的輸出。該輸出電壓可以通過用一個外部電壓源驅動 FBP 引腳來動態調節。LT8410 可以用單節鋰離子電池在 16V 時提供超過 8mA 的輸出電流,從而使其非常適合于諸如精確傳感器或偏置電源等應用。兩款器件都使用了獨特的控制方法,能在寬負載電流范圍內提供高達 88% 的效率和低輸出紋波 (<10mVPK-PK)。其它特點包括集成的軟啟動和過壓保護。LT8410/-1 的 2mm x 2mm DFN 封裝與纖巧、低成本陶瓷電容器和電感器結合,提供了一個非常緊湊的解決方案占板面積。
采用 8 引線 2mm x 2mm DFN 封裝的 LT8410EDC 和 LT8410EDC-1 都有現貨供應。以 1,000 片為單位批量購買,每片價格為 1.75 美元。

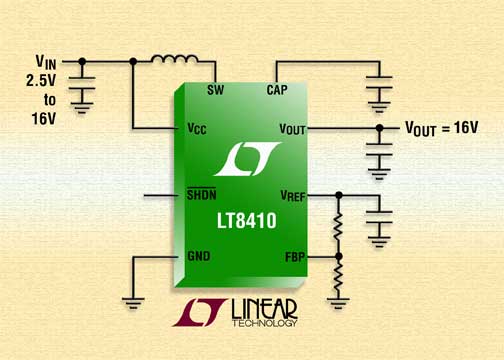

具輸出斷接的微功率低噪聲升壓型轉換器
性能概要:LT8410/-1
- 超低靜態電流:在工作模式時為 8.5uA,在停機模式時為 0uA
- 置入 SHDN 引腳的比較器
- 低噪聲控制方法
- 可調 FB 基準電壓
- 寬輸入范圍:2.6V 至 16V
- 寬輸出范圍:高達 40V
- 集成式電源 NPN 開關
- 25mA 電流限制 (LT8410)
- 8mA 電流限制 (LT8410-1)
- 集成的肖特基二極管
- 集成的輸出斷接
- 集成高值 (12.4M/0.4M) 反饋電阻
- 內置軟啟動 (可選從 VREF 到 GND 的電容器)
- CAP 和 VOUT PVS 的過壓保護
- 纖巧 8 引腳 2mm x 2mm DFN 封裝
