馬春奇先生于2005年加盟飛兆半導體，現任飛兆半導體亞洲區移動、計算、消費和通信(MCCC)市場推廣和應用總監。馬春奇先生在半導體行業擁有超過17年的豐富經驗，并曾在摩托羅拉和飛思卡爾工作，對這一市場有深入且全面的了解。

飛兆半導體MCCC市場推廣和應用總監馬春奇

據馬春奇介紹，飛兆半導體在MCCC市場特別專注于手機、計算和多媒體應用。以手機為例，iSuppli較新數據顯示，2009年手機市場的付運量超過12億部，智能手機預計到2012年將超過3.84億部。

手機市場預測

針對這一巨大的市場，飛兆半導體提供了種類繁多的模擬和功率產品，以滿足日新月異的市場需求。

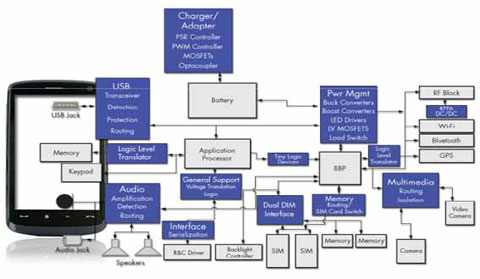

飛兆半導體手機解決方案

針對手機、移動音頻、計算機和消費應用的具有USB/充電器檢測功能并高度集成的過壓保護 (OVP) 器件FAN3989在片內集成了FET并內置自動檢測功能，可以偵測USB充電器的插拔，所有功能均集成于單片封裝內。相比分立式實現方案，這類集成式自動檢測功能更可以簡化設計，省略外圍電路，進而可以節約15% 到 20%的線路板空間。其過壓保護功能是滿足新興安全標準的理想選擇，這點對于手機應用尤為重要。

可編程LED閃爍器件FAN5646為手機、超便攜設備、消費產品和工業/嵌入式系統提供能夠輕易編程的閃爍 LED 解決方案，創造更出色的視覺體驗。FAN5646使用專有的TinyWire單線數字接口，可編程出獨特的LED閃爍速度和圖案，而且無需微控制器即可實現連續運作。傳統的LED閃爍編程方案包括連接LED至LDO穩壓器，或使用一個FET加鋰電池，但是這兩種實施方案均需要一個微處理器來編程閃爍圖案，而且微控制器需要連續運作以維持圖案，造成電池電流消耗。相較之下，當FAN5646處于使能狀態時，可連續播放這些LED閃爍圖案，直到微控制器發出指令停止，大大減少功耗。

為3G手機及無線數據卡設計人員提供的小尺寸射頻功率 DC-DC 轉換器FAN5902采用具有12 凸塊 (bump) 0.5mm 間距CSP 封裝，工作頻率為 6MHz，并使用更小尺寸 (0.5uH) 的片狀電感，可節省空間和降低組件成本。這款轉換器根據通過天線發送的射頻功率水平，調節 3G 射頻功率放大器的電壓，從而在較廣闊的天線功率水平范圍內實現更高的能效，幫助延長3G手機通話時間多達 40 分鐘。而在以數據功能為主的手機和智能手機中，尤其是在郊區和信號覆蓋不良的區域，更能節省較多100 mA  的電池耗電量。這一電壓管理功能可將功率增加 20 至 30%，顯著延長接通時間，讓 3G手機運行更多的處理器應用。此外，FAN5902 提供高達800mA rms電流，能夠支持由于極大的天線失配和50mΩ旁路FET導通電阻引起的過多的RFPA電流，并能夠在2.7V低電池電壓下工作。

適合手機、PDA和MP3播放器應用的USB附件開關產品FSA800尺寸超小，將所有主要的多媒體功能集成進薄型UMLP封裝(1.8mm x 2.6mm x 0.55mm)中。它具有內置充電檢測功能、28V的過壓容差、內置終止電阻器，以及負擺幅功能。通過在緊湊型封裝中集成了多種功能，可以簡化便攜設計并減少外部元件數目。

在充電器和適配器應用方面，設計人員面臨降低待機功率、提高效率，同時減小其設計尺寸的挑戰。目前，這些應用通過使用RCC或其它IC解決方案，取得了不同程度的成效。如帶有高壓(HV)啟動電路和一個集成了MOSFET的FSEZ1307 PSR PWM控制器，便能夠簡化設計，節省線路板空間并滿足現今的節能要求。

馬春奇表示，在手機應用中可以看到以下幾方面的趨勢：如MicroUSB供電、超薄、LCD尺寸增大、增加GPS功能和對Android系統的支持等，而飛兆半導體也將提供有前瞻性的解決方面，滿足較新的需求。
