讓高亮度LED應用既節能又靈活——美國國家半導體亞太區資深市場經理吳志民談LED驅動器
今天,高亮度LED創造了許多新的商機,主要應用在手機、顯示、汽車、照明、信號燈以及其他領域。為了了解高亮度LED的應用的發展趨勢和應用推廣方面的特點,以及適用的解決方案,記者采訪了美國國家半導體亞太區資深市場經理吳志民。
市場潛力巨大但難以滿足要求

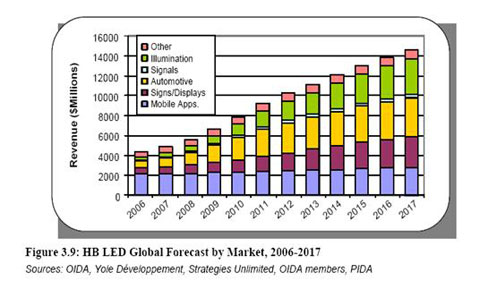

根據Strategies Unlimited市場調查公司的數字顯示,LED市場的總銷售額估計增至高達114億美元在2012年。LED驅動器相關產品的市場銷售額也預計會在2012年增至19.7億美元。
吳志民介紹說,高亮度LED的典型規格通常有以下三種:1W LED——350mA時達到較高亮度,500mA的較高電流,以350mA電流操作時,會產生2.8V的壓降;3W LED——700mA時達到較高亮度,1A的較高電流,以700mA電流操作時,會產生4.3V的壓降;5W LED——700mA時達到較高亮度,1A的較高電流,以700mA電流操作時,會產生7.1V的壓降。
他指出,傳統的調光器存在一些固有的缺點。按照目前業界的設計標準,入墻式TRIAC調光器通常連接白熾燈或鹵素?zé)暨@類電阻負載。但LED燈泡并不屬于入墻式TRIAC調光器可以接入的電阻負載,因此如果利用傳統的入墻式TRIAC調光器調控LED燈泡的亮度,調控效果將無法達到較佳狀態。所有連接標準入墻式調光器的LED驅動器解決方案都會產生120Hz的閃爍或無法達到100:1的調光比。即使利用TRIAC調光器調控CFL的亮度,效果也不太理想,無法達到100:1的調光比。
全新LED驅動器穩定調控高亮度LED
美國國家半導體(National Semiconductor Corporation)較新推出了可支持TRIAC調光功能的LED驅動器——LM3445離線式恒流控制器,可以穩定調控LED的光暗,確保不會出現閃爍情況。
吳志民表示,該產品的優勢在于可以支持具備TRIAC正向或反向相位控制功能的傳統入墻式調光器,因此可以穩定調控高亮度LED的光暗,確保不會出現光線閃爍問題。這款LM3445 LED驅動器不但可以支持高達100:1的調光比,而且還可輸出1A以上的恒流來驅動多串LED,可廣泛應用于住宅、建筑物、商業及工業專用照明領域。
對新LED驅動器控制架構上的特點,吳志民解釋說,LM3445可將TRIAC的斬波波形轉為DIM信號,然后進行解碼,從而實現100:1的調光比,并確保調光穩定,無閃爍發生。這款驅動器采用的控制架構正在申請專利。新型架構可以確保輸入LED的紋波電流恒定不變,有助于延長LED的壽命。采用這個LED驅動器就可實現LED燈泡取代目前利用標準TRIAC入墻式調光器的白熾燈泡和鹵素?zé)襞荨?/P>
在節能效果方面,LED燈的效率遠高于白熾燈泡。由LM3445芯片驅動的LED燈不但效率方面絕不遜色于其他LED燈,而且還可利用入墻式TRIAC調光器調控?zé)艄饬炼取?/P>
LM3445芯片內置泄流器電路,可以確保TRIAC調光器一經啟動之后,能夠連續不斷以導電模式操作。此外,這款芯片還內置已取得專利的導通角調光信號解碼器電路,可以因應TRIAC調光器的導通角控制流入LED的電流,確保驅動電流連續不斷及恒定不變,以免燈光出現閃爍。流入LED的平均電流與TRIAC調光器的導通角大小呈正比的關系。
此外,LED的紋波電流會將大量功耗轉為熱能,令結溫上升,以致縮短LED的使用壽命。LM3445芯片的LED驅動級屬于高開關頻率的浮動降壓轉換器電路,其特點是紋波電流極少。只要搭配適當?shù)耐庵迷骷琇ED的紋波電流便可降低至平均電流的10%之內。
吳志民較后表示,可支持TRIAC調光功能的LM3445 LED驅動器可大幅提高系統的光線輸出量,在典型應用情況下符合美國“能源之星”(ENERGY STARÒ)的功率標準,歸屬于美國國家半導體PowerWiseÒ高能源效率產品系列。
