意法半導體推出整合車門安裝驅動器一體化汽車芯片

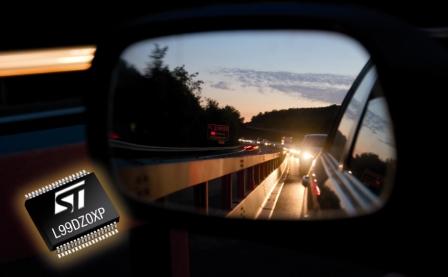

意法半導體推出一款全新的單片車門區驅動電路L99DZ70XP,新產品是第一款能夠集中驅動車門內置的主要控制系統,并采用改進的方法來控制防眩目(EC)后視鏡的芯片。L99DZ70XP一體化驅動芯片化解了通常必須在車門內部不同位置安裝多個分立驅動器的問題,實現尺寸緊湊的一體化車門區控制,而且提高安裝的簡易性和長期使用的可靠性。
現今的汽車應該具有各種提供‘生物體舒適性’的功能設備,包括安裝在駕駛員側和乘客側車門內的許多電動系統。后視鏡除具備電動調節功能外,還可以加上停車時的電動收疊、除霜加熱和提高夜晚駕駛舒適性的自動防眩目功能。很多車型都配有電動車門鎖和安全鎖,以提高汽車的便利和安全。此外,車內方位燈(如踏板燈)以及功能燈(安全報警燈或轉向燈)等照明功能都是一般該有的必需裝備。在這些照明電路中,根據所配備的是LED燈或是普通燈泡,對燈的驅動特性有不同的要求。通過單片整合這些高端功能所需的全部驅動電路,L99DZ70XP節省多個獨立裝置的設計和安裝過程,降低制造成本以及電路板空間,并縮短上市時間。由于減少了大量的連線和潛在的故障點,這款單片解決方案還能提高實際應用的可靠性。
L99DZ70XP集成的防眩目后視鏡控制器開創了車用驅動芯片市場的先河。普通防眩目后視鏡控制器通常使用一個內部穩壓器執行控制功能,內部穩壓器需要有一個大功率外部電阻器與其配合;而L99DZ70XP只是向驅動防眩目后視鏡控制元件的外部MOSFET輸出控制信號,這個架構可以節省空間和成本,還能對閉路電流進行控制,提高系統可靠性。
L99DZ70XP的六條輸出專門為電機驅動應用優化,如后視鏡位置調節、收疊和門鎖致動,L99DZ70XP較多有四條輸出可用于照明應用,其中兩個可以設置成LED或普通燈泡驅動,另外一條輸出是專門用于驅動后視鏡除霜。每個驅動器都使用脈寬調制技術進行精確的電流控制,其它功能包括電機或燈泡等的負載軟啟動,以防止啟動電流過高在汽車線路內產生具有破壞性的電涌。隨著汽車技術的發展,汽車采用越來越多的敏感的電子系統,所以預防電涌極其重要。L99DZ70XP通過一個工業標準的SPI網絡進行串行通信,與主控制器交換信息,包括每個輸出的診斷信息,這有助于查找和維修故障。
L99DZ70XP是意法半導體的車門區系列一體化驅動器芯片的新成員,該系列已經有7款產品,瞄準不同目標市場,為駕駛員側、副駕駛側和后車門提供各種功能。L99DZ70符合汽車電子產品標準,采用36引腳的 PowerSSO-36封裝,改進的散熱性能確保產品在汽車操作環境中具有絕佳的可靠性。
