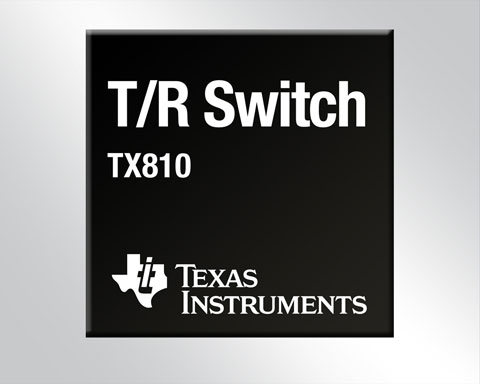

德州儀器推出首款集成傳輸/接收開關
可加速超聲設計并減少一半以上的電路板空間
德州儀器 (TI) 宣布推出業界首款適用于超聲系統的集成八通道傳輸/接收 (T/R) 開關。TX810 可滿足設計人員對小型便攜式超聲系統的制作需求,同時縮短上市時程 (點此觀看視頻)。TX810 為八通道集成了保護二極管橋式電路 (protection diode bridge) 及箝位二極管 (clamp diode),防止發送器的高電壓脈沖損壞超聲系統的接收電子裝置。相對于便攜式至中等大小超聲系統的分立式解決方案,該器件可節省 50% 以上的電路板空間,并且減少所需的組件數量、方便操作,進而提高設計的可靠性。如欲了解產品詳情,敬請訪問:www.ti.com.cn/tx810-pr 。
TX810 T/R 開關的主要特性及優勢
- 相較于分立式解決方案,八個集成通道可依照不同的 T/R 架構節省 50% 至 75% 的電路板空間。
- 集成特性可減少器件數量,使組件操作更為簡便,進而加速設計并提高可靠性。
- 可編程偏壓電流 (bias current) 可供設計人員調節并降低功耗:
- 使用3 位接口來設定偏壓電流的 7-mA 范圍
- 具備可降低功耗的節能模式 (power-down mode)
- 較佳插入損耗 (insertion loss) 在7-mA 偏壓電流及1-mA 偏壓電流時,分別為0.9 dB 與 1.3 dB,可維持400Ω 負載時輸入/輸出信號的完整性。
- TX810 使 TI 超聲系統的信號鏈產品更加完整,其中包括 AFE58xx 系列模擬前端 IC、TX734 高電壓脈沖器及多種醫療影像專用嵌入式處理器、電源管理產品、頻率及接口。
TX810 采用 36 接腳 6 mm x 6 mm QFN 封裝。目前已開始提供樣品,預計 2009 年 12 月量產。
TI 超聲及其它醫療應用全系列產品:
- TX810 樣品及評估模塊:www.ti.com.cn/tx810-pr
- TI 廣泛超聲系列產品:http://focus.ti.com.cn/cn/docs/solution/folders/print/346.html
- TI 超聲及其它醫療應用的系統配置圖:www.ti.com.cn/medical
- TI 醫療應用指南:http://www.ti.com/medguide
關于TI醫療產品:
TI致力于開發先進技術,以提高醫療設備質量并使醫療產品能為更多人使用,同時徹底改變21世紀的醫療保健技術。TI擁有從標準部件到完整解決方案等豐富的模擬與嵌入式產品線以及深入的系統知識、全球支持架構、先進制程技術和醫療產業經驗,并以此協助廠商開發創新、更有彈性、成本更低和能讓更多人使用的醫療產品。借助TI在無線通訊、消費電子、車用電子與航天等各種產業的經驗,工程師將能滿足更高速、更高精準度、更低功耗和更小體積等日益嚴苛要求,確保質量和可靠性都達到醫療市場的高標準。如需要更進一步的信息,請登陸以下網站查詢:www.ti.com.cn/medical。
關于德州儀器公司
德州儀器 (TI) 始終致力于幫助客戶從容應對任何設計挑戰,從而開發出創新的電子解決方案,讓未來世界更智能、更健康、更安全、更環保以及更精彩。作為全球性的半導體公司,TI 在全球超過 30 個國家設有制造、設計或銷售機構。
TI 在紐約證交所上市交易,交易代碼為 TXN。
如欲了解有關 TI 的進一步信息,敬請查詢 http://www.ti.com.cn。
TI 半導體產品信息中心免費熱線電話:800-820-8682。
