意法半導體(ST)推出全新HDMI芯片,縮短高清電視產品的上市時間

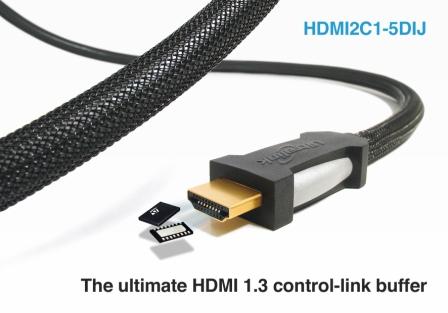

全球市場領先的保護IC供應商意法半導體(紐約證券交易所代碼:STM)推出一款可以簡化HDMI兼容連接器設計的芯片。以機頂盒、藍光播放器、游戲機和高清電視等高清產品為目標應用,新產品HDMI2C1-5DIJ確保設計人員能夠達到HDMI標準1.3版的要求。同樣能提供ESD保護、信號增強和HDMI控制信號電平轉換,與由分立器件組成的的等效網絡相比,新產品降低電路板空間高達70%。
雖然市面有能夠為HDMI高速音視頻信號線路提供ESD保護、電平轉換功能以及兩條控制通道的保護IC,但是這類產品使設計人員失去了選擇帶寬較大而容性負載較小的較佳音視頻保護IC的機會。在保護HDMI音視頻信號線時,這些特性尤為重要,因為信號的完整性降低,將導致終端用戶的使用體驗變差。
HDMI2C1-5DIJ提供HDMI標準要求的ESD保護功能,8kV的接觸放電電壓符合IEC 61000-4-2第4級國際標準。通過一個高等效電容,信號增強功能可確保信號在過長和/或低價電纜上的傳輸可靠性。內置電平轉換電路讓低壓控制信號直接施加到5V HDMI信號電路上,無需使用額外的元器件。HDMI2C1-5DIJ還能防止向HDMI電路輸入信號的其它設備對該電路構成的潛在危害。
HDMI2C1-5DIJ是意法半導體HDMIULC6-4SC6的一個伴隨芯片,被用于保護HDMI 音視頻信號線路。新產品的線路電容超低,只有0.6pF,帶寬超過5GHz,使設計人員在實現兼容HDMI的ESD保護功能的同時,還能較大化信號完整性。這兩款芯片配合使用可幫助設計人員在基于意法半導體的 STi5xxx 或 STi7xxx 高清解碼器IC的高清設備上,完成符合HDMI標準的接口設計。
HDMI2C1-5DIJ采用16-引腳的QFN 5 x 4封裝。
關于HDMI通道
HDMI(采用3條TMDS線路)高清多媒體接口在一條電纜上整合高清視頻和音頻信號,此外還包括兩條控制信道。DDC總線(顯示數據通道,基于I2C標準)使DVD播放器或機頂盒等設備能夠讀取電視屏幕的分辨率,自動配置顯示設置,實現較佳的畫質。CEC總線(消費電子控制通道,HDMI標準專用協議)可連接支持增值功能的互連型設備,如自動待機,或者通過一支遙控器控制多臺互連型設備。
要達到HDMI標準,信號通道和控制通道都需要ESD保護,但是信號保護器件(在TMDS線路上)還必須有極低的電容,以免造成高速高清視頻信號失真。通過提供分立的信號保護IC和控制信號通道IC,根據每項任務的特點優化保護器件,意法半導體使設計人員可以同時較大化新產品的性能,節省電路板空間,確保產品通過HDMI認證。
關于意法半導體
意法半導體是全球領先的半導體解決方案提供商,為各種應用領域的電子設備制造商提供創新的解決方案。憑借公司掌握的大量技術、設計能力和知識產權組合、戰略合作伙伴關系和制造實力,意法半導體矢志成為多媒體融合和功率應用領域無可爭議的行業領袖。2008年,公司凈收入98.4億美元。詳情請訪問意法半導體公司網站 www.st.com 或意法半導體中文網站 www.stmicroelectronics.com.cn
