Vishay推出高性能電流檢測電阻

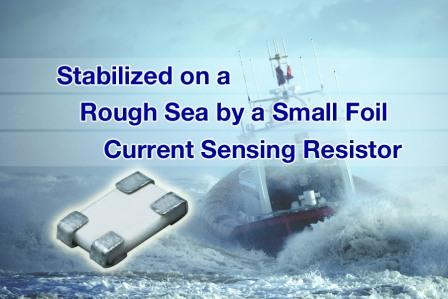

Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出新的VCS1610高精度Bulk Metal^®箔表面貼裝電流檢測片式電阻。新器件在-55℃～+125℃溫度范圍內、+25℃參考溫度下具有±2.0ppm/℃的絕對TCR，容差為±0.5%。當?shù)湫偷碾娏鳈z測電阻在施加工作負載1000小時后只能提供≥0.2%的負載穩定率時，VCS1610在+70ºC、額定功率下工作2000小時后的負載壽命穩定率則提高到±0.02%。

除了低TCR、嚴格的容差、優異的負載壽命穩定率，VCS1610在+70℃下的額定功率為0.25W，電流噪聲<-42dB。電阻采用無感(<0.08μH)、無容設計，4-Kelvin端接提高了精度。

新器件具有0.1Ω～1Ω的寬阻值范圍。象其他Vishay箔電阻一樣，VCS1610不僅限于提供標準數值，可以按需提供特定的阻值(如0.2345Ω對0.2Ω)，且無需額外的成本或供貨時間。

其他電阻技術需要幾秒鐘甚至幾分鐘才能達到穩態熱穩定，VCS1610可以不到1秒的時間內幾乎立刻達到熱穩定(達到標稱數值，在10ppm的穩態數值內)，1.0ns的上升時間幾乎無法測量，而且沒有振鈴。器件符合RoSH指令2002/95/EC規范，提供金、無鉛或錫鉛端子。

VCS1610是采用Vishay專利的Bulk Metal箔作為電阻元件和超精細照相刻蝕技術設計的新型電流檢測電阻，沒有其他各種精密電阻所固有的內部參數折中的問題。其他技術會在電阻材料中產生金相的變化，會顯著改變器件的電特性。這些變化不可預知，會隨機地改變性能參數。VCS1610的結構能夠產生極低和可再生的電抗。

傳統的無源電流傳感器和分流電阻會發熱，改變阻值，進而改變電壓輸出。VCS1610的低絕對TCR消除了溫度梯度引起的誤差，減少了電流測量中一個主要的不確定因素。VCS1610可經受非傳統的環境條件，包括鉆井石油勘探和測井中的極端高溫和強輻射環境，以及在跨洋通信中的深海水下中繼器。

與模擬電路相關的穩定率問題是非常普遍的，但在一些關鍵位置明智地選用少量高質量電阻、網絡或微調電位器可以大大提高電路性能，以及與應用有關的長期性能，設計者對系統今后的穩定性也盡可放心。另外，如果設計者很在行，把錢集中花在少數特別穩定的元器件上，這些元器件的負載和溫度穩定率的偏差很小，通常就可以不使用額外的補償電路或溫度控制系統，從而降低整體系統成本。

VCS1610現可提供樣品，并已實現量產，樣品的供貨周期為5個工作日，大宗訂貨的供貨周期為五周至八周。
