NI較新推出可用于PCI Express和PXI Express的16款X Series數據采集設備
新設備在多核處理器上添加了高級定時、同步和優化等功能

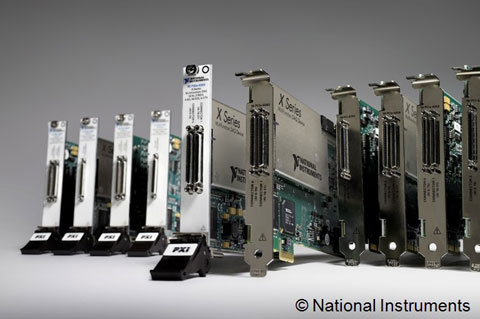

美國國家儀器有限公司(National Instruments,簡稱NI)近日發布了可用于PCI Express和PXI Express的 X 系列多功能數據采集 (DAQ) 設備。16款全新的X 系列數據采集 (DAQ) 設備在 模擬I/O、 數字 I/O、板載計數器和多設備同步等方面都有相應的性能提升。X 系列設備整合了原先的PCI Express 高數據吞吐量性能,適應精確的測量和控制的先進的定時和同步技術和在當今多核系統上進行高級數據處理和分析要求 。
X 系列數據采集 (DAQ) 設備包含 32路模擬輸入通道 (AI), 4路模擬輸出 通道 (AO), 48位數字I/O線和4個計數器,X 系列數據采集 (DAQ) 設備采樣范圍從250 kS/s速率多通道切換AI 到2 MS/s速率同步采樣AI。同步采樣X系列數據采集設備集成了多達16個A/D轉換器于一個設備,每個通道可達到2 MS/s的速率,因此工程師可以以高采樣率對所有模擬輸入通道采樣,同時避免相位偏移。但是也因?yàn)槿绱耍絏系列設備會需要將大量的數據傳送回主機PC,數據吞吐量會達到64MB/s,加上附帶的AO通道,數字I/O和計數器操作,單一設備的數據總吞吐量將達到100MB/s,這是實際上PCI總線的較大值。于是,X系列采集卡選擇使用高數據吞吐量PCI Express總線。
PCI Express在數據采集應用方面提供了很多優勢,包括為每個設備設定了每個方向高達250 MB/s的專用帶寬。用戶能利用額外的帶寬,采集更多數量的模擬,數字,計數器數據;并且利用專用總線,工程師能更方便的擴展他們的系統,使之包含多種數據采集設備。新的X系列設備集成了原先的PCI Express接口,從而提供了250 MB /秒的PCI Express帶寬,而不是PCI至PCI Express橋接接口。那樣會限制設備帶寬到PCI總線帶寬。這些設備還優化了低延遲的I/O,從而提高了控制和單點應用的性能。
有高級定時和觸發功能的多功能數據采集設備通常需要板載計數器,復雜的編碼或手動信號路由來實現專門的硬件定時性能。新型NI-STC3技術在X系列設備的板載模擬和數字I/O子系統上增加了獨立計時引擎,因此工程師可以分別以不同速率或者同步地操作模擬和數字I / O 。X系列設備包括四個加強的32位計數器, 以進行頻率、脈沖寬度調制( PWM )和編碼器測量,以及一個新的100MHz時基信號以產生比以往設備精確五倍的模擬和數字采樣信號。
通過使用多線程的NI - DAQmx驅動軟件和NI LabVIEW圖形化編程功能,工程師們可以輕松地創建運行在多核處理器上的應用程序以獲得更高的性能和更先進的分析能力和數據可視化。LabVIEW自動生成并行代碼線程 , 對應于不同的數據流,因此工程師可以幾乎或根本無需編程背景,他們可以花更多的時間來解決應用問題而花更短的時間來進行底層應用編程。他們可以利用新的多設備任務功能,輕松地同步兩個或兩個以上的X系列設備 。 也可利用在NI - DAQmx代碼中添加一個新的配置日志功能,來迅速在磁盤中記錄所獲得的數據。此外,工程師可以輕松地把X系列設備添加到現有的數據采集系統 中, 因?yàn)閄系列設備和之前一代的設備使用了相同的NI - DAQmx 驅動軟件和I / O 連接器。
欲了解更多X系列多功能數據采集系統,敬請訪問ni.com/xseries
關于NI
30多年來,美國國家儀器公司(NI)幫助測試、控制、設計領域的工程師與科學家解決了從設計、原型到發布過程中所遇到的種種挑戰。通過現成可用的軟件,如LabVIEW, 以及高性價比的模塊化硬件,NI幫助各領域的工程師不斷創新,在縮短產品問世時間的同時有效降低開發成本。如今,NI為遍布全球各地的25,000家不同的客戶提供多種應用選擇。NI總部設于美國德克薩斯州的奧斯汀市,在40個國家中設有分支機構,共擁有5,000多名員工。在過去連續十年里,《財富》雜志評選NI為全美較適合工作的100家公司之一。作為較大的海外分支機構之一,NI中國擁有完善的產品銷售、技術支持、售后服務和強大的研發團隊。敬請訪問ni.com/china,或致電800-820-3622,了解更多NI專業產品及服務信息。
