Intersil的新款三通道模擬視頻延遲線芯片提供較高的帶寬和視頻解析度
全球高性能模擬半導體設計和制造領導廠商Intersil公司(納斯達克全球精選市場交易代碼:ISIL)今天宣布,推出四款用于視頻信號的三通道模擬延遲線芯片 --- ISL59920、ISL59921、ISL59922、ISL59923,為多計算機切換器(KVM)應用,或是在廉價雙絞線上長距離傳輸視頻節目的應用,提供銳利、清晰的圖像。
ISL59920、ISL59921、ISL59922和ISL59923是三通道模擬延遲線芯片,能夠補償三個高速信號間的偏差。這些器件非常適合補償在傳送模擬視頻信號時,由CAT-5、CAT-6或CAT-7電纜(每對雙絞線的電氣長度不一致)引入的偏差。
Intersil的三通道模擬視頻延遲線芯片使用戶采用一個具有良好性價比的設計方案,能滿足各種帶寬和傳輸距離的要求。
該系列的引腳占位與Intersil公司的EL9115兼容,EL9115是業界首款硅延遲線產品。現在,用戶可選擇的帶寬范圍擴展150MHz至230MHz,使可處理的視頻分辨率提高至UXGA和1080p。新的系列延遲線芯片將偏置大幅降至±25mV。
ISL59920能夠以2ns步階提供較長62ns的延遲補償,帶寬為153MHz。對于補償在1000英尺(
若用戶需要在更短距離上能提供更高帶寬的方案,可以任選ISL59921或ISL59922其中一款,這兩款產品分別具有200MHz或230MHz -3dB的典型帶寬。
ISL59923的帶寬為153MHz,總延遲為30ns,因此非常適合更短距離、更低分辨率的裝置。
ISL59920、ISL59921、ISL59922和ISL59923的延遲可通過一個簡單的串行接口進行編程,步階分別為2、1.5、1或2ns,每個通道的總延遲分別為62、46.5、31或30ns。視頻放大器的增益可設定為x1(0dB)或x2(6dB),用于反向端接。

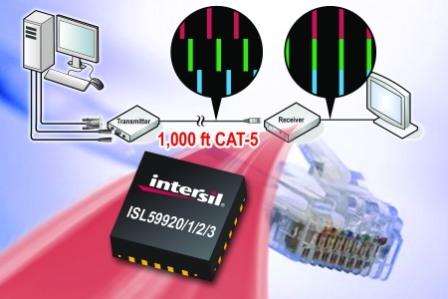

延遲線芯片解決了當通過雙絞線電纜傳輸RGB視頻(通常來自VGA信號源,例如計算機)時,碰到的偏差問題。CAT-5(以及CAT-6或CAT-7)電纜包含4對線,這4對線以不同的比率纏繞在一起,這意味著,這些線對的實際物理長度是不一樣的。當一個紅綠藍(RGB)信號通過CAT-5電纜傳輸時,每種顏色是在不同的線對上傳輸的。由于線對長度的不一致,某個像素點的不同顏色信號到達的時間是不一樣的,這樣圖像就不是一幅一幅準確地疊加在一起的。三通道延遲線芯片使設計者能夠讓較快的兩路顏色信號傳輸得慢一點,使全部三種顏色信號能夠同時到達,從而產生銳利、清晰的圖像。
定價及供貨情況
這些產品采用20引腳5mmx
