凌力爾特推出 16 位增量累加 ADC LTC2463

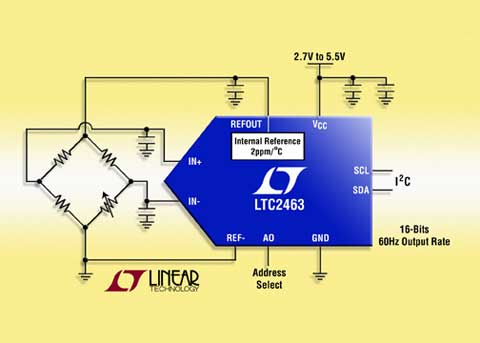

圖片說明: 具 2ppm/oC 內部基準的 16 位 I2C ADC
加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2009 年 6 月 24 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 16 位增量累加 ADC LTC2463,該器件在纖巧 12 引線 3mm x 3mm DFN 和 4mm x 5mm MSOP 封裝中集成了一個精確基準。利用該器件的集成基準 (2ppm/ºC 典型值,10ppm/ºC 較大值),LTC2463 允許精確測量,而無需外部基準。LTC2463 通過一個兩線 I2C 接口通信,是一個面向便攜式傳感器、緊湊型系統或電源監視的完整模擬解決方案。
LTC2463 采用 2.7V 至 5.5V 單電源工作,在輸出速率高達 60Hz 時測量 ±1.25V 差分輸入范圍,從而使其非常適用于測量溫度、壓力、電壓或其他低頻傳感器信號。LTC2463 實現積分非線性誤差為 1LSB (典型值) 的 16 位 DC 性能、2.2uVRMS 的轉換噪聲和 0.01% 的增益誤差 (典型值)。這個 ADC 帶有一個內部振蕩器,這是另一個節省空間的特點。
在內部基準運行情況下,LTC2463 在 60Hz 較大采樣率時消耗 2.5mA (較大值) 電源電流。每次轉換后,該 ADC 都進入打盹模式,將電源電流降至低于 1.5mA。在休眠模式電源電流還可以進一步降至低于 2mA (較大值)。LTC2463 含有一個專有輸入采樣網絡,該網絡將動態輸入電流降至低于 50nA,從而實現了多種外部輸入保護和濾波器電路。
LTC2463 與 16 位 I2C ADC LTC2461 一起提供,LTC2461 測量 0V 至 1.25V 的單端輸入。LTC2463 和 LTC2461 與之前推出的 LTC2453 (差分輸入,±5V) 和 LTC2451 (單端輸入,0V 至 5V) 是同一個系列的器件。以 1,000 片為單位批量購買,每片 LTC2461 和每片 LTC2463 的價格均為 1.65 美元。
超纖巧 ADC 系列
器件型號 |
輸入 |
輸入范圍 |
輸出速率 |
I/O |
VREF |
LTC2450 |
單端 |
0V 至 5V |
30Hz |
SPI |
VCC = VREF |
LTC2450-1 |
單端 |
0V 至 5V |
60Hz |
SPI |
VCC = VREF |
LTC2451 |
單端 |
0V 至 5V |
60Hz |
I2C |
外部 |
LTC2452 |
差分 |
±5V |
60Hz |
SPI |
外部 |
LTC2453 |
差分 |
±5V |
60Hz |
I2C |
外部 |
LTC2460 |
單端 |
0V 至 1.25V |
60Hz |
SPI |
內部 |
LTC2461 |
單端 |
0V 至 1.25V |
60Hz |
I2C |
內部 |
LTC2462 |
差分 |
±1.25V |
60Hz |
SPI |
內部 |
LTC2463 |
差分 |
±1.25V |
60Hz |
I2C |
內部 |
性能概要:LTC2461/LTC2463
- 16 位分辨率,無漏碼
- 內部 1.25V 基準:(10ppm/ºC 較大值)
- 單端 (LTC2461) 或差分 (LTC2463)輸入
- 2LSB 偏移誤差
- 0.01% 增益誤差
- 每秒 60 次轉換
- 多工應用的單轉換穩定時間
- 具自動停機的單周期工作
- 1.5mA (典型值) 電源電流
- 2uA (較大值) 休眠電流
- 內部振蕩器 ── 無需外部組件
- 兩線 I2C 接口
- 纖巧 12 引線 3mm x 3mm DFN 和 MSOP 封裝
