凌力爾特推出 4 端口以太網供電 (PoE) 控制器 LTC4266
2009 年 6 月 1 日 - 北京 - 凌力爾特公司 (Linear Technology Corporation) 推出 4 端口以太網供電 (PoE) 控制器 LTC4266,該器件用于需要提供 IEEE 802.3at (25.5W) 專有功率級的供電設備 (PSE)。下一代 PoE 應用需要更多功率以支持要求苛刻的功能,同時需要提高功率效率,旨在實現更加優越的“綠色” 性能和成本節省。LTC4266 在 4 線對以太網電纜系統上提供高達 100W 的功率,并與新的 IEEE 802.3at PoE+ 標準完全兼容,以及與之前的 IEEE 802.3af PoE 標準兼容。為了幫助節省功率,通過使用低 RDS(ON) MOSFET 和 0.25Ω 檢測電阻,LTC4266提供業界較低熱耗散,因此無需昂貴的散熱器,并提供一個更加堅固的 PSE 解決方案。
LTC4266 適用于多種 PSE 應用,包括下一代交換器、路由器、集線器和中跨設備。極低的功耗指標將受到用戶的高度重視,與采用那些集成了較易受損且通常具有較高 RDS(ON) MOSFET 的 PSE 進行設計時相比,低功耗特性可使熱設計得以顯著簡化。該器件提供多達 4 個獨立的 PSE 通道。通過響應來自 LTC4266 的兩事件分級,IEEE 802.3at 受電設備 (PD) 可能要求高達 25.5W 的功率,從而確認該 PD 確實是一個大功率設備。PD 發現是采用一種專有的雙模式、四點檢測方法來完成的,該方法確保了較好地防止錯誤的 PD 檢測。先進的電源管理功能還包括優先快速停機、每端口 14.5 位電壓和電流回讀、8 位可編程電流限制和 7 位可編程過載電流限制。一個 1MHz I2C 接口允許一個主控制器對 IC 進行數字配置或查詢端口讀數。
LTC4266 提供了商用和工業溫度級版本,采用 RoHS 兼容的 5mm x 7mm QFN-38 或 SSOP-36 封裝。以 1,000 片為單位批量購買,每片 LTC4266 的價格為 6.95 美元,并已開始批量供貨。LTC4266 提供了一條在凌力爾特現有 PSE 控制器 (包括 IEEE 802.3af 引腳兼容型器件 LTC4258 或 LTC4259A) 基礎上進行升級的途徑,并且得到了凌力爾特公司在 PoE 電路設計領域多年技術經驗的有力支持,旨在實現至新型 PoE+ 標準的平穩過渡。如需更多產品信息,請登錄 www.linear.com.cn。

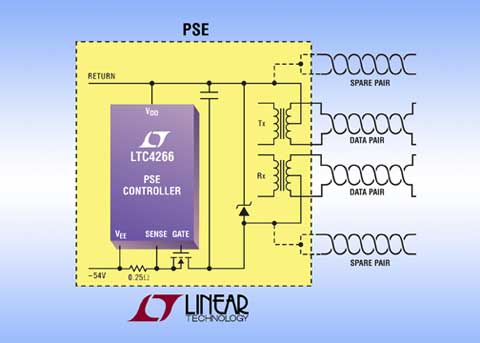

圖片說明:具 0.34Ω 總通道電阻的 4 通道 PoE+ PSE
性能概要:LTC4266
· 4 個獨立的 PSE 通道
· 與 IEEE 802.3at Type 1 和 Type 2 兼容
· 在 600mA 時提供每端口 130mW
· 先進的電源管理
- 8 位可編程電流限制 (ILIM)
- 7 位可編程過載電流限制 (ICUT)
- 預選端口的快速停機
- 14.5 位端口電流/電壓監視
- 兩事件分級
· 具非常高可靠性的 4 點 PD 檢測
- 兩點施加電壓
- 兩點施加電流
· 大電容老式設備檢測
· 與 LTC4259A-1 和 LTC4258 的引腳和軟件兼容
· 支持兩線對和 4 線對輸出功率
· 1MHz I2C 兼容串行控制接口
· 中跨延時定時器
· 支持專有的非常大功率高達 100W
· 采用 38 引腳 5mm x 7mm QFN 和 36 引腳 SSOP 封裝
凌力爾特公司簡介
凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年,是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司,并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息,請登錄 www.linear.com.cn 。
