ADI 首款同時具備數據線路和電源線路隔離的 RS-485/422 收發器
Analog Devices, Inc.,全球領先的高性能信號處理解決方案供應商,較新推出兩款均內置隔離電源轉換器的集成式電流隔離 RS-485/422 收發器,從而擴展了其接口產品系列。ADM2587E ( http://www.analog.com/zh/adm2587E ) 和 ADM2582E ( http://www.analog.com/zh/adm2582E ) 是首次將線路驅動器、線路接收器、振蕩器、整流器、穩壓器和變壓器集成到單個芯片中的收發器,這些收發器采用 10mmx13mm 微型表面貼封裝,具備無與倫比的隔離性能,可同時隔離數據線路和電源線路。
這些收發器的 SMT 封裝允許系統 OEM 廠商采用自動化生產工具來貼裝器件,從而改善制造性能,減少了生產步驟并提高了機械性能。此外,小外形尺寸為其它系統功能釋放了電路板空間。這種高集成度器件還可在總線引腳上為具備隔離電源的魯棒性通信接口提供 +/- 15 kV ESD 保護功能,從而可以應用在要求苛刻的工業和儀器儀表環境。
“ADI ADM2587E 非常適合用于我們這種需要隔離式 RS485 收發器但電路板空間有限的應用,”Lineage Power 公司高級設計工程師 Gary Turner 這樣評價,“這個收發器在滿足我們?cè)O(shè)計需求的同時大幅降低了電路的材料成本。”Lineage Power 是一家可靠和創新標準以及定制電源轉換解決方案的領先供應商。

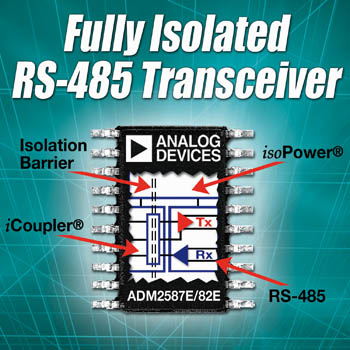

ADM2587E 和 ADM2582E 收發器是首款同時具備數據線路和電源線路隔離的 RS-485/422 收發器,這些收發器將 ADI 眾所周知的 iCoupler(R) 和 isoPower(R) 隔離技術整合在 10mmx13mm 微型 WSOIC(寬體小外形集成電路)表面貼封裝中。隔離等級為 2.5kV 的新 RS-485/422 收發器符合包括 UL1577 和 DIN VDE 0884-10 在內的工業標準隔離規定,以保護系統免受由線路電涌或接地回路引起的高電壓和大電流損害,這種情況在包含多個接地通路的系統中極有可能發生。各系統被長線纜相隔,它們的地電勢可能并不相等,因此兩個系統之間會產生地電流。如果不采取隔離措施,這個電流將會在系統中引入噪聲、降低測量精度甚至毀壞系統元件。同時,可以確保該收發器滿足諸如可編程邏輯控制器、分布式控制系統、馬達控制、樓宇控制系統、工場總線和電信設備等噪聲嚴重的工作環境所需的魯棒性級別要求。與傳統 IC 相比,ADM2587E/ 82E 收發器的 SMT 封裝可將電路板空間縮小84%,將元器件數減少83%,這將有助于縮短上市時間、加快制造過程并降低系統開發成本。
-- iCoupler(R) 技術
目前,已有超過1.5億個隔離通道采用了 ADI 公司專有的 iCoupler 技術。與傳統光電耦合器中使用 LED 和光電二極管不同,這種技術基于芯片級變壓器,支持更高的數據速率和更低的功耗,性能更加穩定。通過采用晶圓級工藝直接在芯片上制作變壓器,iCoupler 技術可以在低成本條件下實現多通道及其它功能集成。欲了解 ADI 公司 iCoupler 數字隔離器技術的更多信息,請?jiān)L問:http://www.analog.com/zh/icoupler 。
-- isoPower(R) DC/DC 轉換器
ADI 公司的 isoPower DC-DC 轉換器基于和 iCoupler 數字隔離器同樣的芯片級變壓器技術,與 iCoupler 傳輸數據不同的是,isoPower 采用開關、整流器和調節器生成與數據通道同等級的隔離電源。欲了解 ADI 公司隔離電源技術的更多信息,請?jiān)L問:http://www.analog.com/zh/isopower 。
-- 供貨與報價
ADM2587E 和 ADM2582E 采用13mm×10.56mm(138 平方毫米)20引腳無鉛 WSOIC(寬體小外形集成電路)表面貼封裝,現可提供樣片。ADM2587E 收發器的千片訂量單價為5.50美元,ADM2582E的千片訂量單價為6.50美元。欲了解更多信息并訂購評估板,請?jiān)L問 http://www.analog.com/zh/adm2587E和http://www.analog.com/zh/adm2582E。欲了解有關 ADI 的接口產品的更多信息,請?jiān)L問:http://www.analog.com/zh/interface 。
關于 ADI 公司
Analog Devices, Inc.(簡稱 ADI)將創新、業績和卓越作為企業的文化支柱,并基此成長為該技術領域較持久高速增長的企業之一。ADI 公司是業界廣泛認可的數據轉換和信號處理技術全球領先的供應商,擁有遍布世界各地的60,000客戶,涵蓋了全部類型的電子設備制造商。作為領先業界40多年的高性能模擬集成電路 (IC) 制造商,ADI 的產品廣泛用于模擬信號和數字信號處理領域。公司總部設在美國馬薩諸塞州諾伍德市,設計和制造基地遍布全球。ADI 公司的股票在紐約證券交易所上市,并被納入標準普爾500指數 (S & P 500 Index )。欲獲知更多信息請?jiān)L問:http://www.analog.com/china。
