IR SmartRectifier IC提升系統效率1.5%

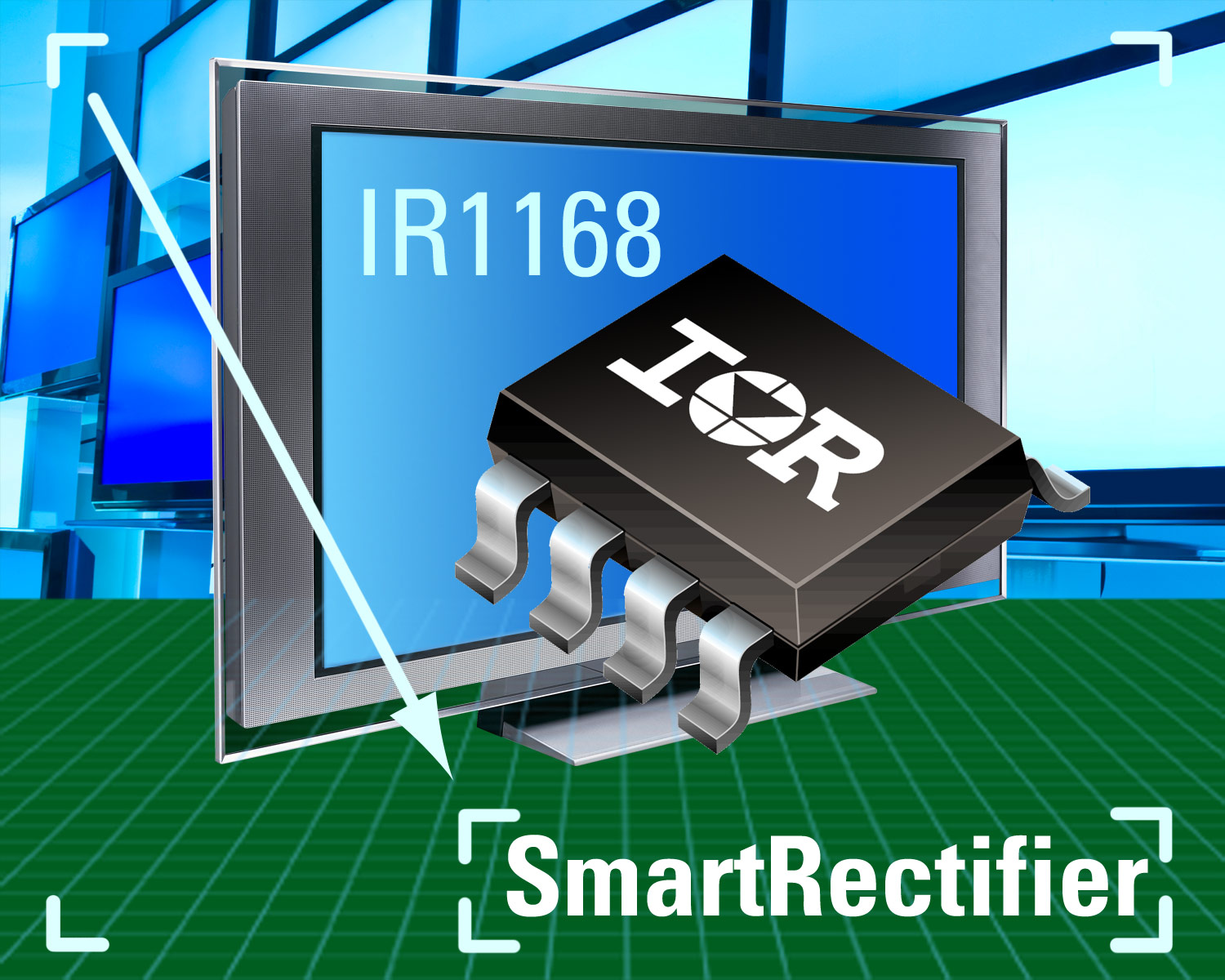

全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier,簡稱IR) 擴展其SmartRectifier IC系列,推出為AC-DC功率轉換器設計、適用于高端液晶電視的IR1168。
這款200V雙智能型二次側整流器驅動器IC,用于驅動在共振半橋拓?fù)渖献鳛橥秸髌?(SR) 的兩個N通道功率MOSFET。與傳統的變流器SR方式相比,IR1168能夠基于接近零電流轉換的MOSFET漏極感應電壓準確判斷啟動或關閉,剔除了額外組件,因而簡化了設計。
IR亞洲區銷售副總裁潘大偉表示:“與二極管設計相比,同步整流器極大地節約了能源,傳統的SR方法不但更為復雜,而且需要更多組件。IR1168僅采用兩個門電阻和一個電源電容器,即能降低系統溫度和增加功率密度,達到比現有的SR方法更高的效率和可靠性,同時還簡化了設計,并大幅減少了組件數目,有助于縮小PCB尺寸。”
IR1168方案與采用IR較新溝道硅和封裝技術的DirectFET MOSFET進行了協同設計,使標準240W 液晶電視的SMPS效率提升了1.5%,同時將整流器組件的溫度降低了25ºC,電路板體積縮小了三分之二。
IR1168擁有IR獨有的高壓IC技術,支持成組方式操作,即使在輕負載下仍可帶來效率效益。耐用性和無噪聲干擾可通過先進的消隱方案和雙脈沖抑制來實現,使固定或可變頻率應用均能可靠操作。其它主要功能包括較高500kHz切換頻率、防跳動邏輯和UVLO保護、4A峰值關閉門驅動電流、微功率啟動和超低靜態電流、10.7V門驅動鉗、70ns關閉傳播延遲,以及8.6V至18V的寬泛Vcc操作范圍。
產品的基本規格:
SmartRectifier IC
組件編號 |
封裝 |
電壓 |
較大切換頻率 (kHz) |
較小Vcc |
較大Vcc |
輸出電流 |
VGate Clamp (V) |
IR1168SPbF |
SO-8 |
200 V |
500 |
8.6 V |
18 V |
+ 1 A/ -4 A |
10.7 V |
IR1168STRPbF |
SO-8 |
200 V |
500 |
8.6 V |
18 V |
+ 1 A/ -4 A |
10.7 V |
DirectFET MOSFET
組件編號 |
封裝 |
VBRDSS (V) |
在10V下 較大RDS(on) (mOhms) |
典型Qg (nC) |
典型Qgd (nC) |
IRF6648 |
DirectFET MN |
60 |
7.0 |
36.0 |
14.0 |
IRF6646 |
DirectFET MN |
80 |
9.5 |
36.0 |
12.0 |
IRF6668 |
DirectFET MZ |
80 |
15.0 |
22.0 |
7.8 |
IRF6644 |
DirectFET MN |
100 |
13.0 |
35.0 |
11.5 |
IRF6662 |
DirectFET MZ |
100 |
22.0 |
22.0 |
6.8 |
IRF6645 |
DirectFET SJ |
100 |
35.0 |
14.0 |
4.8 |
IRF6655 |
DirectFET SH |
100 |
62.0 |
8.7 |
2.8 |
IRF6643 |
DirectFET MZ |
150 |
34.5 |
39.0 |
11.0 |
IRF6641 |
DirectFET MZ |
200 |
59.9 |
34.0 |
9.5 |
標準MOSFET
組件編號 |
封裝 |
V(br)dss |
RDS(on) |
IRFB3206PbF |
TO-220 |
60V |
3mOhm |
IRFB3306PbF |
TO-220 |
60V |
4.2mOhm |
IRF7855PbF |
SO-8 |
60V |
9.4mOhm |
IRFB3307PbF |
TO-220 |
75V |
6.3mOhm |
IRFB3507PbF |
TO-220 |
75V |
8.8mOhm |
IRF7854PbF |
SO-8 |
80V |
13.4mOhm |
IRFB4110PbF |
TO-220 |
100V |
6.3mOhm |
IRFB4310PbF |
TO-220 |
100V |
7mOhm |
IRFB4410PbF |
TO-220 |
100V |
10mOhm |
IRFB4610PbF |
TO-220 |
100V |
14mOhm |
IRF7853PbF |
SO-8 |
100V |
18mOhm |
IRFB4227PbF |
TO-220 |
200V |
26mOhm |
產品詳細數據可瀏覽IR網站:www.irf.com。
IR1168SPbF采用8引腳型SOIC封裝,并且已接受批量訂單。新組件不含鉛,亦符合電子產品有害物質管制規定 (RoHS) 。
