IR SmartRectifier IC 提升系統效率1.5%

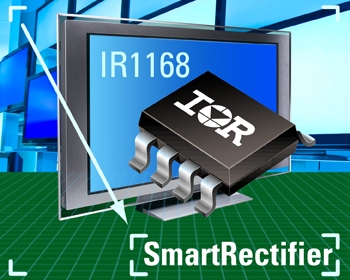

全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier,簡稱IR) 擴展其SmartRectifier IC 系列,推出為AC-DC 功率轉換器設計、適用于高端液晶電視的IR1168。
這款200V 雙智能型二次側整流器驅動器IC,用于驅動在共振半橋拓?fù)渖献鳛橥秸髌?(SR) 的兩個N 通道功率MOSFET。與傳統的變流器SR 方式相比,IR1168 能夠基于接近零電流轉換的MOSFET 漏極感應電壓準確判斷啟動或關閉,剔除了額外組件,因而簡化了設計。
IR 亞洲區銷售副總裁潘大偉表示:“與二極管設計相比,同步整流器極大地節約了能源,傳統的SR 方法不但更為復雜,而且需要更多組件。IR1168 僅采用兩個門電阻和一個電源電容器,即能降低系統溫度和增加功率密度,達到比現有的SR 方法更高的效率和可靠性,同時還簡化了設計,并大幅減少了組件數目,有助于縮小PCB 尺寸。”
IR1168方案與采用IR較新溝道硅和封裝技術的DirectFET MOSFET進行了協同設計,使標準240W 液晶電視的SMPS 效率提升了1.5%,同時將整流器組件的溫度降低了25oC,電路板體積縮小了三分之二。
IR1168 擁有IR 獨有的高壓IC 技術,支持成組方式操作,即使在輕負載下仍可帶來效率效益。耐用性和無噪聲干擾可通過先進的消隱方案和雙脈沖抑制來實現,使固定或可變頻率應用均能可靠操作。其它主要功能包括較高500kHz 切換頻率、防跳動邏輯和UVLO保護、4A 峰值關閉門驅動電流、微功率啟動和超低靜態電流、10.7V 門驅動鉗、70ns 關閉傳播延遲,以及8.6V 至18V 的寬泛Vcc 操作范圍。
產品的基本規格:
SmartRectifier IC
組件編號 | 封裝 | 電壓 | 較大切換頻率(kHz) | 較小Vcc | 較大Vcc | 輸出電流 | VGate Clamp (V) |
IR1168SPbF | SO-8 | 200 V | 500 | 8.6 V | 18 V | + 1 A/ -4 A | 10.7 V |
IR1168STRPbF | SO-8 | 200 V | 500 | 8.6 V | 18 V | + 1 A/ -4 A | 10.7 V |
DirectFET MOSFET
組件編號 | 封裝 | VBRDSS (V) |
在10V 下較大RDS(on) (mOhms) |
典型Qg (nC) |
典型Qgd (nC) |
IRF6648 | DirectFET MN | 60 | 7.0 | 36.0 | 14.0 |
IRF6646 | DirectFET MN | 80 | 9.5 | 36.0 | 12.0 |
IRF6668 | DirectFET MZ | 80 | 15.0 | 22.0 | 7.8 |
IRF6644 | DirectFET MN | 100 | 13.0 | 35.0 | 11.5 |
IRF6662 | DirectFET MZ | 100 | 22.0 | 22.0 | 6.8 |
IRF6645 | DirectFET SJ | 100 | 35.0 | 14.0 | 4.8 |
IRF6655 | DirectFET SH | 100 | 62.0 | 8.7 | 2.8 |
IRF6643 | DirectFET MZ | 150 | 34.5 | 39.0 | 11.0 |
IRF6641 | DirectFET MZ | 200 | 59.9 | 34.0 | 9.5 |
標準MOSFET
組件編號 | 封裝 | V(br)dss | RDS(on) |
IRFB3206PbF | TO-220 | 60V | 3mOhm |
IRFB3306PbF | TO-220 | 60V | 4.2mOhm |
IRF7855PbF | SO-8 | 60V | 9.4mOhm |
IRFB3307PbF | TO-220 | 75V | 6.3mOhm |
IRFB3507PbF | TO-220 | 75V | 8.8mOhm |
IRF7854PbF | SO-8 | 80V | 13.4mOhm |
IRFB4110PbF | TO-220 | 100V | 6.3mOhm |
IRFB4310PbF | TO-220 | 100V | 7mOhm |
IRFB4410PbF | TO-220 | 100V | 10mOhm |
IRFB4610PbF | TO-220 | 100V | 14mOhm |
IRF7853PbF | SO-8 | 100V | 18mOhm |
IRFB4227PbF | TO-220 | 200V | 26mOhm |
產品詳細數據可瀏覽IR 網站:www.irf.com。
IR1168SPbF 采用8 引腳型SOIC 封裝,并且已接受批量訂單。新組件不含鉛,亦符合電子產品有害物質管制規定 (RoHS) 。
IR簡介
國際整流器公司 (簡稱IR,紐約證交所代號IRF) 是全球功率半導體和管理方案領導廠商。IR 的模擬及混合信號集成電路、先進電路器件、集成功率系統和器件廣泛應用于驅動高性能計算設備及降低電機的能耗 (電機是全球較大耗能設備) ,是眾多國際知名廠商開發下一代計算機、節能電器、照明設備、汽車、衛星系統、宇航及國防系統的電源管理基準。
IR 成立于1947 年,總部設在美國洛杉磯,在二十個國家設有辦事處。IR 全球網站:www.irf.com,亞洲網站:www.irf-asia.com ,中國網站:www.irf.com.cn。
報界垂詢:
Graham Robertson (IR) 電郵: grobert1@irf.com
