LCD電視市場上較小的Full HD兼容型R8J66957BG和WXGA兼容SoC
瑞薩科技公司今天宣布針對北美洲市場推出2款新型的、用于LCD數字電視的片上系統(SoC)器件。該器件主要負責處理主信號處理任務,包括數字廣播信號解調到LCD面板的信號輸出。R8J66957BG支持Full HD*1分辨率,而R8J66955BG則支持WXGA*2分辨率。將于2009年4月8日開始在日本發售樣品。
這2款產品通過增加1個外部存儲器(DRAM)器件來支持高達Full HD或WXGA的分辨率,從而能夠以更少的元件實現電視機開發。它們采用的封裝是業內較小的,并且使用的元件數量也更少,從而極大地縮小了信號處理模塊的印刷電路板尺寸,進而削減了電視機的總成本。R8J66957BG和R8J66955BG的特性如下:
(1) 業內較小的封裝
這些SoC產品能夠為LCD數字電視實現主信號處理操作,并且采用業內較小的、尺寸僅為23mm × 23mm的PBGA封裝。這縮小了電視機中印刷電路板上所需的安裝面積。
此外,R8J66957BG和R8J66955BG還整合了以前需要外部元件(如USB、聲音解調器和音頻A/D轉換器)方可實現的功能。這有助于減少所需的元器件數量。
(2) 只需1個外部DRAM器件即可實現LCD數字電視處理
以前,實現Full HD分辨率需要使用2個或多個外部存儲器件。R8J66957BG和R8J66955BG只需要1個外部存儲器件,從而減少了元件總數和削減了電視機總成本。
(3) 這2款引腳兼容型器件分別支持WXGA和Full HD分辨率
支持WXGA分辨率的R8J66955BG和支持Full HD分辨率的R8J66957BG的封裝完全是引腳兼容的。這樣,就可以利用常見開發平臺來完成WXGA和Full HD兼容型電視機的開發,從而提高了開發效率和削減了相關成本。
< 產品背景資料 >
近年來,LCD數字電視在電視機市場內逐漸普及,并且這種趨勢預計會持續下去。同時,對高質量的圖象要求也在不斷增加,并且對那些能夠實現低價格電視機開發的器件的需求也在增長。能夠接收數字廣播的LCD電視必須能夠處理各種類型的信號(除數字廣播信號以外,還包括模擬廣播信號、來自于PC的輸入信號、來自于DVD播放器的復合和分量信號等),并將其顯示在LCD面板上。除了與各種視頻格式兼容的MPEG解碼器和Y/C分離器功能以外,它們還必須具有降噪和去交織之類的功能來提供高圖象質量。
另一方面,電視機制造商還強烈需要能夠讓他們輕松地、以較低的成本、在較短的時間內開發出各種電視模型(從低分辨率到高分辨率)的器件。為了滿足這種需求,瑞薩科技公司推出了面向LCD電視的R8J66957BG和R8J66955BG SoC產品。它們支持高達Full HD的分辨率,并且只需要1個外部DRAM器件。
< 產品詳情 >
R8J66957BG面向分辨率為Full HD的電視機,而R8J66955BG則面向分辨率為WXGA的電視機。這2款產品均支持數字廣播的ATSC信號處理和模擬廣播的NTSC信號處理,這2種都是北美洲使用的視頻格式。此外,它們還支持全球各地廣泛使用的分量、復合和S-視頻接口格式。它們發出10位低壓差分信號(LVDS)來充當到LCD面板的輸出。
這兩款產品還整合了可以提高圖象質量的功能。它們的片上功能用來保證電視機能夠提供高質量圖像,包括3D降噪電路(它可以通過檢測和抑制模擬視頻信號內的噪聲元素來防止閃爍的發生)、3D去交織、3D Y/C分離器電路(其用于分離亮度和色度信號)和用于實現色彩管理的NCM*3。
內置式音頻處理功能包括BTSC、北美洲采用的多路復用系統和模擬音頻輸入/輸出。
支持16位總線寬度、傳輸速度為800Mb/s(Mbps)的單通道DDR2-SDRAM接口可以在芯片上實現,用以連接外部DRAM器件。

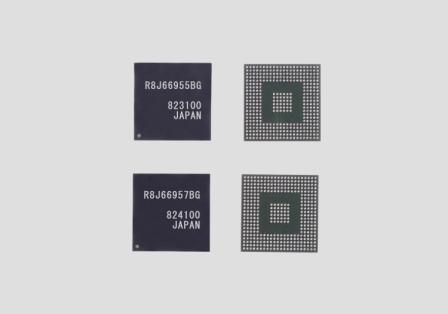

376-引腳PBGA封裝的尺寸為23mm × 23mm,是數字電視信號處理SoC行業中較小的。這有助于縮小印刷電路板上的安裝面積。
瑞薩科技公司將繼續及時地開發SoC產品來滿足不斷變化的市場需求。
< 典型應用 >
· 北美LCD數字電視
< 日本售價 > *僅供參考
產品名稱 |
支持的分辨率 |
封裝 |
樣品價格 [含稅](日元) |
R8J66957BG |
Full HD |
376-引腳PBGA |
1,700 |
R8J66955BG |
WXGA |
376-引腳PBGA |
1,500 |
< 技術指標 >
項目 |
技術指標 | ||
產品名稱 |
R8J66957BG |
R8J66955BG | |
電源電壓 |
3種電源:1.26 V/1.8 V/3.3 V | ||
支持的面板分辨率 |
Full HD(高達Full HD) |
WXGA(高達WSXGA+) | |
模擬輸入 |
視頻A/D轉換器 × 3通道 音頻A/D轉換器 × 1通道(L + R) 音頻D/A轉換器 × 1通道(L + R) | ||
LVDS輸出 |
10-位雙輸出 | ||
Y/C分離器 |
3D | ||
去交織 |
3D | ||
降噪 |
3D | ||
隱藏式字幕解碼器(CCD) |
片上 | ||
NCM |
片上 | ||
屏幕顯示(OSD) |
· Alpha混合 · 閃爍 · 邊緣 | ||
CPU接口 |
· 串行Flash IF、CSIO等 | ||
聲音解調器 |
片上 | ||
USB |
片上(Host) | ||
封裝 |
376-引腳PBGA(23mm × 23mm) |
