日前，德州儀器（TI）推出一款具有集成電源的新型單芯片增強型隔離器，其效率比現有集成器件高出80%。德州儀器（TI）隔離器全球市場經理Gina Hann在接受采訪時表示，憑借更高效的功率傳輸、更低的輻射發射和更高的抗擾度，這款新型增強型隔離器能夠讓工業系統實現可靠運行。這些工業系統包括工廠自動化、電網基礎設施、電機控制、隔離電源以及測試和測量設備。

為什么需要隔離？

Gina Hann首先提出了一個問題：苛刻工業應用中的數據和電源為什么需要隔離？她認為，隔離是阻止系統的兩個部分之間的DC和不期望的AC的一種手段，同時仍然能夠?qū)崿F(xiàn)這兩個部分之間的數據和電力傳輸。強化隔離有助于保護操作人員和低壓電路免受高壓影響，提高抗噪聲能力，以及處理通信子系統之間的接地電位差。產生隔離電源的傳統方法是使用DC/DC轉換器在反激式、飛降或推挽式拓?fù)渲序?qū)動變壓器，從而增加設計的額外空間和成本影響。

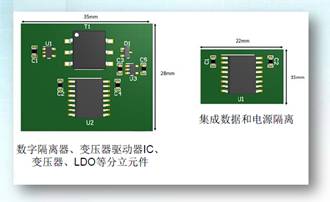

她指出，為真正滿足上述要求，集成數據和電源隔離解決方案必須提供高效率、高功率傳輸和低輻射，同時提供高隔離性能。隔離可以由集成解決方案替代，集成電源提高了簡易性，有助于提高板級可靠性，減少物料清單和電路板空間，易于系統認證。

兼具高效率和低輻射

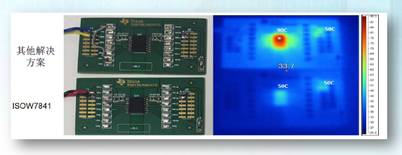

Gina Hann介紹說，德州儀器推出的ISOW7841是一款具有集成電源的單芯片增強隔離器。憑借更高效率、更低輻射發射和更高抗擾度，新款ISOW7841增強型隔離器支持工業系統的可靠運行。其效率比同等解決方案提高了80%，憑借業界更低的功耗，ISOW7841將器件工作溫度降低了40℃，與其它集成解決方案相比，可實現更高的功率輸送、更大的通道數和更長的系統壽命。

這款單芯片增強型隔離電源的數據傳輸速率高達100 Mbps，在單個封裝中結合增強隔離和DC/DC轉換，可較大程度地減少電路板空間和成本，從而簡化多通道系統設計。1kVrms的工作電壓有助于提高系統的可靠性和壽命。ISOW7841支持3V至5.5V的輸入電壓范圍，同時提供業界較佳的0.65W輸出功率。

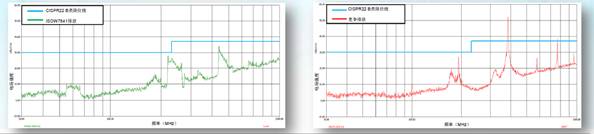

據介紹，ISOW7841輻射發射水平低于10 dB，通過降低系統噪聲并提供強大的電磁兼容性，可提高系統信號的完整性，以符合國際電工委員會（IEC）61000-4-x靜電放電和電氣快速瞬態事件標準要求，有助于確保系統的可靠運行。此外，增強型隔離器具有目前市場上更高的抗擾度，可降低噪聲和高電壓事件對工業設備的影響。

ISOW7841增強型隔離器具有三個正向/一個反向通道配置，是ISOW78xx系列首款器件，預計將于2017年晚些時候推出多款器件。這些新器件將加入TI隔離產品系列，幫助實現更高隔離等級、可靠性、抗擾性和性能。

Gina Hann透露，具有集成功率的ISOW7841增強型隔離器采用16引腳小外形集成電路（SOIC）寬體封裝，有低故障安全和高故障安全配置。該器件現在可通過TI商店和授權分銷商購買。為了加快設計，設計人員可使用ISOW7841評估模塊（ISOW7841EVM）快速輕松地評估新款增強型隔離器，評估模塊現在可從TI商店和授權分銷商處購買。針對隔離型RS-485和RS-232，工程師還可使用集成的信號和功率參考設計快速啟動系統設計。此外，另一個參考設計可用于幫助在工業電網設計中集成增強型隔離和電源。
