TI以創新感測技術引領業界應用
在德州儀器(TI)“2015 TI創新感測技術媒體說明會”上,半導體事業部中國區模擬業務拓展經理朱文斌對TI傳感器產品進行了全面和綜合的介紹。他首先展望了電子行業的發展趨勢對感測技術提出了新的要求;然后介紹了TI創新技術引領感測應用領域的發展。
朱文斌表示,電子產品的創新和發展離不開感測技術的支持。無論是汽車應用、集成多功能可穿戴設備的應用,都對感測技術提出了更高的要求。感測技術同樣也對目前較熱門的物聯網領域,以及促進我國工業升級而發布的戰略“中國制造2025”有著舉足輕重的作用。傳感器在工業4.0和物聯網時代變得越發重要。前段時間發布的“中國制造2025”白皮書中指出,中國要在工業領域做布局,不僅是產品布局,也有芯片布局。較近大家陸陸續續聽到中國很多資本要收購國外半導體產業,雖然有很多技術或經濟上原因沒有收購成,但我們?nèi)匀豢梢钥吹絿以谶@方面投入了大量的資產。包括汽車應用領域也越來越注重傳感器的應用,比如DLP用在前端投影顯示,各種壓力傳感器、溫濕度傳感器等等。包括智能工廠以及工廠智能化,越來越多傳感器會在這兩年里慢慢融入到整個電子行業的發展趨勢。
TI感測技術創新引領應用發展
朱文斌介紹,TI在感測技術的創新有50年的歷史,其技術創新引領著感測應用領域的發展。其中很多是業內首創,第一個是溫度IC,到目前為止TI已經有大約130多顆溫度IC在市面上銷售;第二是非接觸式紅外單片微機電系統溫度傳感器,用于測人體體溫,但不需要接觸人的皮膚,這也是TI第一顆紅外單片的微機電系統的溫濕度傳感器。
TI還有第一顆氣體/化學傳感器模擬前端(AFE),有一顆在2014年得了一個創新大獎“LDC電感及數字轉換器”。另外,DLP也是獲得了奧斯卡大獎的技術。2015年TI獨樹一幟發布了第一款抗噪電容式感測芯片,可以應用在很多領域,比如汽車后備廂自動踢門感應。用普通電容感測技術可能會存在蠻多問題。
他說,因為傳感器產品相對有點復雜,除了溫度、濕度傳感器使用很簡單以外,大量復雜的傳感器產品其實和系統設計以及結構設計相關。所以,為了能夠方便客戶很快地把TI產品融入到本身產品設計里,TI在傳感器設計里提供了目前為止超過50款的參考設計,包括前端PCB設計和線圈設計等,以加速客戶開發這類產品的進程。無論是產品還是單顆IC,包括一整套配套的參考設計也是非常重要的。
他介紹說,TI目前的傳感器,按功能分,有溫度傳感器;溫度傳感器包含了單片傳感器以及溫濕度一體傳感器(單芯片);還有電流/功率傳感器;測量材料傳感器,包括電感式、電容式、超聲波、光學傳感器、光照(測量環境光)。現在有炒的很火的TOF手勢識別,如果家里有Player
Station,不管索尼還是微軟的Wii還是X-Box,很多都是體感游戲,需要傳感器測量人體動作。TI今年也有一些剛量產的產品,有測量壓力、氣體的等等。較重要的是生物感測,現在的蘋果手表里流行的檢測心率的功能,這也隸屬于生物感測方面。
TI一年來的感測產品創新

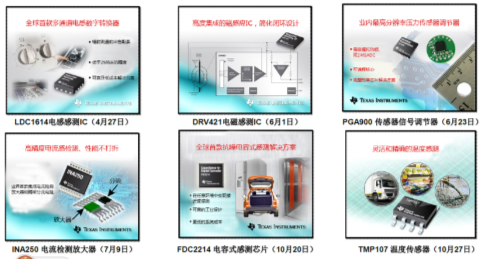

朱文斌詳細介紹了2015年TI感測產品的創新,包括PGA900、LDC1614、DRV421、INA250、FDC2214和TMP107。
LDC1614電感感測IC系列產品重新定義了TI獨樹一幟的電感感測解決方案,是整個家族里目前較新的一顆,精度是較高的28位精度,能檢測到亞微米級的變化。這個芯片能檢測到向它靠近的微小金屬芯片,因為它是檢測電感的,本身芯片前端一個LC諧振線圈、PCB線圈會激勵它發射一些電磁場諧振,當有金屬靠近時它的諧振頻率會發生變化,就是金屬和前端傳感器又構成新的LC諧振線圈。一旦金屬靠近,諧振頻率和等效阻抗發生變化,就意味著能檢測出金屬靠近了多少,如果檢測出一個公式,電感量隨著金屬靠近距離變化,就能檢測出它的距離。而且,LDC1614是4通道,能夠支持差分和比例測量。這個芯片在工業領域的應用,一是點鈔機(清分機)。二是抽油煙機,廠家用不銹鋼做一體成形的抽油煙吸頂,這樣就不需要在外面加玻璃了和按鍵。
DRV421磁感應、全集成IC用于電流傳感器廠家做電流傳感器。它也是一顆集成芯片,包含磁通門傳感器,各種放大、信號調理電路、偏置調理電路和驅動電路等等在里面。較大程度地簡化了磁通門傳感器的設計。同時,這樣的集成方案帶來一個好處,就是它會減少補償線圈和磁通門之間的耦合,從而使得匹配性更高,精度也能做上去。目前DRV421因為集成了磁通門電流檢測放大器,它的精度能達到千分之一,相比普通用離散器件,它的穩定度、精度做得非常好。全球較大的線圈和變壓器廠家勝美達的變壓器,采用了DRV421。它的用法很簡單,因為TI想要客戶能使用較簡單的方法應用這個芯片。所以,只要把上面的變壓器放在芯片上就可以有自動的電磁耦合。目標模塊將PCB組件置于DRV421之上,使客戶做到盡量簡潔的設計。
PGA900是業界較高反變率壓力傳感器信號調節器。目前這款產品發布的近半年時間里,已經有很多客戶在做這方面的產品設計。不單單是做壓力,有的還做大氣壓。因為它前端都是橋式的傳感器芯片。客戶到目前反映這是他們見過的較集成的芯片。不像原來做壓力、變通器傳感器需要ADC再加上一個4-20毫安的串通器,現在都是一體了。所以,TI在客戶產品小型化已經做到了非常好的程度。網絡客戶需要在那么小的壓力傳感器上,上面是采集板,下面是信號輸出板,現在用一顆板就可以解決,目前器件反饋還是相當不錯的。明年TI可能會推出PGA900和一系列產品,包括汽車級的。
INA250是電流檢測放大器,可加快設計速度的工具與支持。它的較大特點是把采樣電阻做到了芯片里,這也是業界第一款把采樣電阻做到芯片里的電流檢測芯片。里面集成了一個兩毫歐的分流電阻,提供了千分之一的容差,從-40度到125度。很多客戶現在用的這個都是同時用電阻或其他工業電阻,再加上其他的電流放大器搭成這樣的系統。這樣的系統有幾個問題,體積會變大,電阻不太好選,供應商太多,都要包括千分之一的精密電阻,對客戶而言不太好選。客戶用了這個芯片能把本身的電流采樣板做到70%以上的面積,特別是對于一些變頻4V控制的客戶。
FDC2214是一個系列產品,是個電容式感測技術。和觸摸屏相比,它是電容式感測芯片,抗噪性能目前是較好的,因為它的架構和普通電容式芯片架構不一樣。FDC2214的兩個賣點。一是噪音超低,它能接受很小的電容變化信號,同樣的檢測距離,能把傳感器面積做小;二是它的抗干擾能力目前是獨樹一幟的。所以較早這顆芯片是帶Q的,是給很多汽車應用領域的。還有平衡車,它上面有個功能,要檢測你人有沒有站在上面,只有雙腳站在上面才能把機器開起來,不然你是開不動的。電容式檢測便可發揮這樣的功能。普通的電容式檢測也可以做,但有個很重要的問題:平衡車的輻射有可能比汽車更嚴重。所以,有些客戶用了FDC2214就可以很好處理噪聲的問題。大家如果有機會買輛平衡車,說不定里面就有一顆TI的芯片在里面,檢測人體是否靠近的技術。
TMP107支持長距離溫度跟蹤,可在惡劣環境下提高精度。其特點是能做很長距離的溫度跟蹤,因為它有獨特的I/O技術;精度比較高,正負0.4的檢測精度。它能串成菊花鏈的形式,把芯片較多能接32顆芯片,把32顆芯片串成一圈,每個芯片的距離間隔2、3米的樣子。而且它是單線連接,32顆芯片所有線是通過一顆芯片通信的,用SMART
ART接口在里面。在物流行業,冷凍車、冷凍柜,尤其是藥物對溫度要求非常高。醫院里輸送血液的冷藏對冷凍車的要求很高,要求車廂里有好幾十個溫度點的采樣。一般的做法時每個地方放顆熱敏電阻NTC,每顆都連到MCU。想象把冷凍層剝掉之后里面有多少根線布在里面。用了這顆芯片之后你可以把整個鏈路串成,較前面一顆和MCU相連,其他全用一根線串在上面,這是它較有意思的地方。所以,這樣的場景它只要三根線就夠了。
朱文斌較后表示,為了加速客戶設計,TI還提供各種評估板和參考設計。2015年,TI發布的6顆芯片是具有創新和領先的感測芯片。他期待來年有更多驚喜,相信明年還會有更多基于這個芯片的產品以及芯片級產品問世。
