大聯大世平集團推出基于眾多國際大廠器件的ZigBee照明多樣化LED調光解決方案
2015年9月8日,致力于亞太地區市場的領先半導體元器件分銷商—大聯大控股宣布,其旗下世平推出 ZigBee 照明多樣化LED調光解決方案,可以實現遠程單燈開關、調光、檢測等管控功能。在此次推出的方案中,大聯大世平為確保高性能和高可靠性,采用了例如ADI、Atmel、CREE、CSR、GainSpan、NXP、ON、TI、Toshiba、Vishay等眾多國際大廠的器件。
從現在乃至未來,環保、綠色、節能都將是科技發展的主導方向。將電能直接轉化為光的LED技術,電能利用率比熒光燈高,同時也不會對環境產生有害物質,正符合了綠色環保的要求。同時,LED還具有耗電量少、壽命長、色彩豐富、體積小、可控性強等特點,可以廣泛應用于各種指示、顯示、裝飾、背光源、普通照明和城市夜景等領域。而諸如ZigBee等無線技術的應用,更是為綠色環保的LED照明增添了便利性、智能化等特性。
圖示1-大聯大世平ZigBee無線智能LED調光驅動方案框圖
大聯大世平此次推出的ZigBee照明多樣化LED調光解決方案包括ZigBee智能照明白光 LED調光驅動方案、ZigBee智能照明RGBW LED調光驅動方案、ZigBee智能照明冷暖雙色LED 調光驅動方案等。
一、ZigBee智能照明白光 LED 調光驅動方案

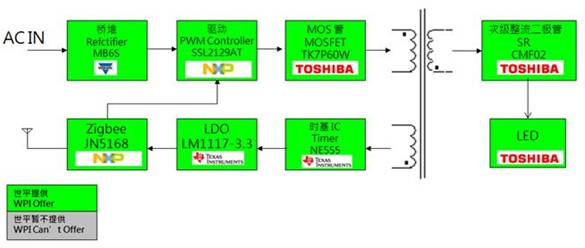

圖示2-大聯大世平ZigBee智能照明白光LED調光驅動方案功能框圖
功能描述
Ÿ 110 or 230 Vac 輸入;
Ÿ 支持 12W LED 輸出;
Ÿ 支持 ZigBee and RF4CE/ZLL 通訊與智能白光調光;
Ÿ ZigBee PWM Dimming 0 ~ 100%(1% 調整率);
Ÿ ZigBee operation voltage = 3.3V,紋波 < 50mV。
方案特點
Ÿ 參考設計 21V/300mA,可依據LED參數調整;
Ÿ 定電流輸出控制,精度10%;
Ÿ 調光頻率為 1Khz;
Ÿ 隔離驅動以及原邊反饋電流采樣;
Ÿ 功率因子可達0.8。
圖示3-大聯大世平ZigBee智能照明白光LED調光驅動方案圖片

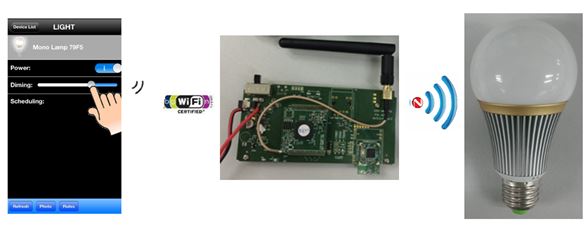

圖示4-大聯大世平ZigBee智能照明白光LED調光驅動方案APP+開發板+演示

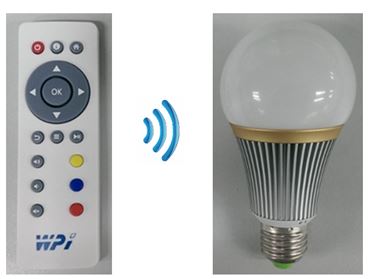

圖示5-大聯大世平ZigBee智能照明白光LED調光驅動方案遙控器+實物

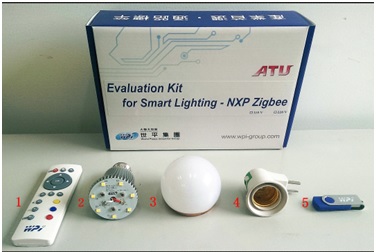

圖示6-大聯大世平ZigBee智能照明白光LED調光驅動方案實物圖片
二、ZigBee智能照明RGBW LED調光驅動方案

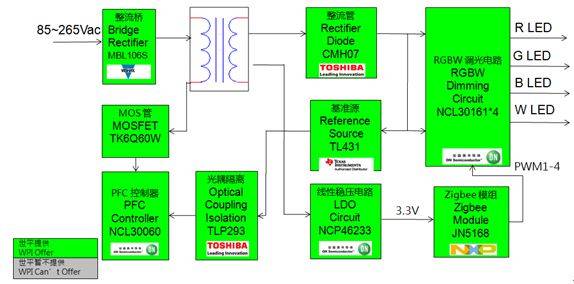

圖示7-大聯大世平ZigBee智能照明RGBW LED調光驅動方案功能框圖
功能描述
Ÿ 110 or 230 Vac 輸入;
Ÿ 18V/0.4A 輸出;
Ÿ RGB 三色加白光調光;
Ÿ 支持ZigBee and RF4CE/ZLL 通訊與智能調光;
Ÿ ZigBee PWM Dimming 0 ~ 100%(1% 調整率)。
方案特點
Ÿ 通過EMI/EMC/ESD測試;
Ÿ LED的紋波電流控制在平均電流的±10%以內;
Ÿ 效率大于 80%。

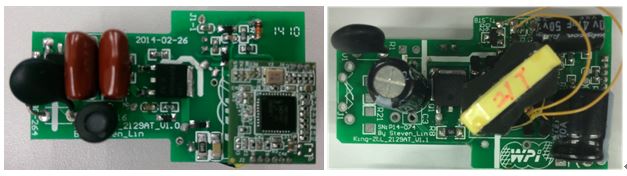

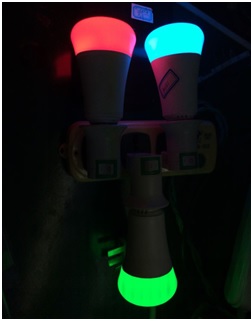

圖示8-大聯大世平ZigBee智能照明RGBW LED調光驅動方案照片
三、ZigBee智能照明冷暖雙色LED調光驅動方案

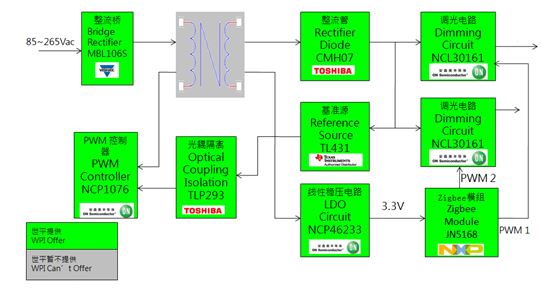

圖示9-大聯大世平ZigBee智能照明冷暖雙色LED調光驅動方案功能框圖
功能描述
Ÿ 110 or 230 Vac 輸入;
Ÿ 18V/0.4A 輸出;
Ÿ 冷暖雙色溫調光 LED;
Ÿ 燈支持 ZigBee and RF4CE/ZLL 通訊與智能調光;
Ÿ ZigBee PWM Dimming 0 ~ 100%(1% 調整率)。
方案特點
Ÿ 輸出短路保護;
Ÿ CC 精度為 ±5%;
Ÿ 整機效率 ≈ 70%;
Ÿ 空載功耗 ≈ 100mW。

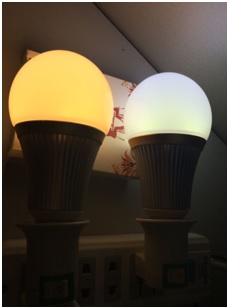

圖示10-大聯大世平ZigBee智能照明冷暖雙色 LED 調光驅動方案照片
