德國elmos公司日前宣布推出一款高度集成的單芯片方案E521.31,該芯片主要應用于汽車RGB氛圍燈。E521.31芯片帶有LIN總線自動尋址功能，專門為車內RGB－LED氛圍燈量身打造，外部電路設計靈活并且極為精簡。

    該芯片在多路復用模式下可驅動多達6路甚至更多路RGB的LED燈,實現了單一芯片對整體進行動態調光，同時產品的性價比又做到較佳。除了用在RGB氛圍燈應用領域，這個方案還可用于汽車內飾及其外飾的信息娛樂應用中。如，儀表盤指示，電池狀態信息以及車載電子信息顯示等應用。值得注意的是，該芯片除了應用于RGB以外，還可以用在汽車后視鏡調節、座椅加熱等領域。

芯片的內部的功能模塊可以分為兩大塊，數字部分和模擬部分。 數字部分主要是指16位的單片機及外設和采用總線電流取樣技術（Bus-Shunt-Method）的LIN自動尋址總線收發器，而模擬部分是內部電源及RGB的LED驅動模塊。單片機具備32kB～52KB的flash, 1kB的RAM，除此之外，芯片也設計有多路ADC,可以用來檢測RGB的電流、電壓以及溫度傳感器上的信息等。在flash模式下，能夠通過LIN總線對芯片進行快速燒寫(115kBd)。在模擬部分，E521.31內部集成了LDO，可輸出5V/100mA的電源。在開關模式下，每一路RGB輸出可驅動高達50mA的LED負載。

該芯片采用了BSM（Bus-Shunt-Method）技術可以對LIN總線上的多個節點進行自動尋址，elmos把這一技術集成到其他產品中，已經在眾多整車廠的多個平臺上大批量地使用。如，汽車空調系統風門控制，倒車?yán)走_(dá)等。在過去10多年的時間里，采用該技術的產品取得了卓越的性能，已經證明是一種穩定而且非常可靠的技術。同時，elmos準備了開發和診斷工具，使得用戶的研發過程非常容易。這個技術也展現了非常好的容錯機制，如“地線脫落”。在節點連接方面，自動尋址的LIN節點可以和標準的LIN節點進行混合連接，這就使得那些不支持BSM自動尋址的節點也可以整合到系統中。于是，可以在任何時刻，甚至是在尋址期間對總線上的各個設備進行訪問和通訊，從而總線上的信息可以發送給每一個節點設備�；�于BSM技術的系統中，從節點的軟件設計非常簡潔，主節點可以在任何時刻判別尋址的合理性。值得一提的是，它的特別之處還在于對地址分配的進行故障診斷。

芯片采用QFN32L5封裝，E521.31的LIN收發器符合LIN2.1標準，滿足汽車電子嚴酷的使用環境。

主要特點：

Ø  內置16位單片機

Ø  32kB flash, 1kB RAM

Ø  28kBflash模擬EEPROM，bootlock

Ø  4路16位PWM發送器：16位分辨率，F_PWM,cycle 可達500Hz

Ø  2路定時器+2路16位捕捉比較定時器

Ø  12位ADC分辨率/fs=1MHz

Ø  2線制JTAG調試接口

Ø  LIN總線收發器，符合V2.1規范，包括可選的節點位置檢測功能（SNPD）

Ø  LDO輸出5.0V/100mA

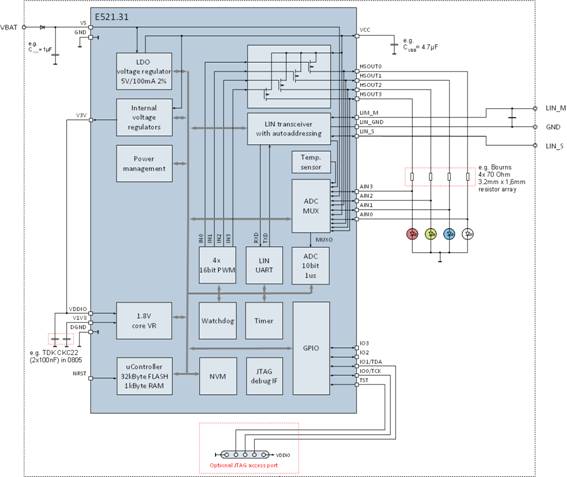

典型應用電路

關于艾爾默斯半導體

艾爾默斯半導體公司成立于1984年，長期致力于研發、生產基于半導體技術的系統解決方案，擁有豐厚的技術資源與設計經驗。技術領域涉及混合信號技術、電機控制技術、傳感、光電技術領域，可為用戶提供量身定制的產品設計服務。產品主要應用于汽車、工業控制、醫療設備、安防系統等領域。
