讓微控制器“位位俱佳”
——新款8位微控制器樹立性能、可擴展性和價值新標準
源源不絕的新興應用為8位MCU帶來了持續活力,意法半導體日前在北京發布的STM8系列充分體現了“位位俱佳”的理念,以高性能的架構、優異的抗干擾設計、靈活的低功耗模式、豐富的內嵌功能,讓用戶領略“每一位都恰到好處,每一位都圓轉如意”的妙用,推動8位微控制器市場更新升級。
發布會上,意法半導體STM8S產品線全球市場經理Laurent Rabiej和大中國區微控制器產品部高級技術經理梁平介紹了STM8S產品較新技術和應用,并探討了MCU市場的發展。他們還介紹了一款針對8位STM8微控制器平臺開發的開源電容式觸摸感應軟件庫。
微控制器新品
微控制器新產品穩健可靠,以高性能的8位架構、模塊化外設和引腳兼容封裝的主要特性,為現有的8位和16位應用提高性能、可擴展性和價值。
STM8S平臺打造8位微控制器的全新世代,高達20MIPS的CPU性能和2.95-5.5V的電壓范圍,有助于現有的8位系統向電壓更低的電源過渡。新產品嵌入的130nm非易失性存儲器是當前8位微控制器中較先進的存儲技術之一,并提供真正的EEPROM數據寫入操作,可達30萬次擦寫極限。
在家用電器、加熱通風空調系統、工業自動化、電動工具、個人護理設備和電源控制管理系統等各種產品設備中,新產品配備的豐富外設可支持精確控制和監視功能。功能包括10位模數轉換器,較多有16條通道,轉換用時小于3微秒;先進的16位控制定時器可用于馬達控制、捕獲/比較和PWM功能。其它外設包括一個CAN2.0B接口、兩個 U(S)ART接口、一個I2C端口、一個SPI端口。
STM8S平臺的外設定義與STM32系列32位微控制器相同。外設共用性有助于提高不同產品間的兼容性,讓設計靈活有彈性。應用代碼可移植到STM32平臺上,獲得更高的性能。除設計靈活外,STM8S的組件和封裝在引腳上完全兼容,讓開發人員得到更大的自由空間,以便優化引腳數量和外設性能。引腳兼容還有益于平臺化設計決策,產品平臺化可節省上市時間,簡化產品升級過程。

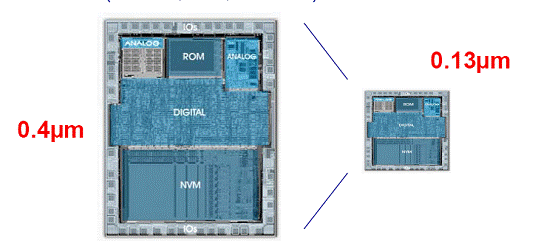

ST采用全球領先突破性的130納米嵌入式非易失性存儲器技術工藝平臺體積更小。
為降低組件的總體數量和系統成本,新產品還集成更多強大的功能。芯片上集成兩個工作頻率分別為16MHz和128kHz的阻容振蕩器,頻率精度分別為1%和5%,節省對外部時鐘源的需求,且微控制器在兩個振蕩器之間的時鐘切換用時不到2微秒。片上的上電復位和掉電復位功能可節省一個外部復位電路。其它優點包括符合IEC61967標準的EMI防護功能、IEC-1000靜電放電防護和強流注入保護功能,這些集成功能為客戶節省了為達到EMC法規要求通常所需的外部保護元器件。
此外,新的STM8S 還兼容意法半導體的嵌入式觸摸感應(Touch-Sensing)軟件庫,能夠以較少的外部組件支持由電容式按鈕、滑動條和旋轉開關組成的用戶界面,靈活且價格廉宜。意法半導體已經提供電容式感應功能軟件庫。

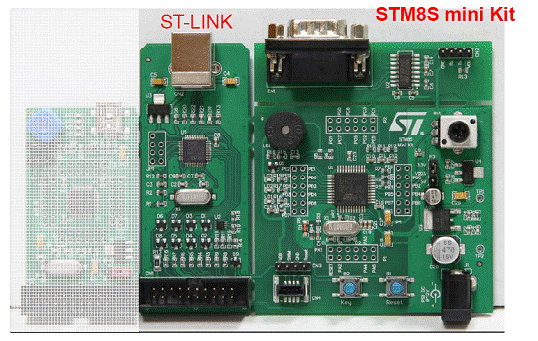

適合中國市場的入門工具。
其它便利功能包括單線調試和編程接口,以及支持在應用編程和在系統編程的單電壓閃存。STM8工具套件結合免費的軟件環境,為客戶提供成本低廉的應用開發方式。
基于微控制器的感應方案
與機械開關或薄膜鍵盤相比,觸摸屏可美化MP3播放器、電視、家電或打印機等終端產品的外觀與質感。使用觸摸屏還可降低材料成本;因為沒有活動的組件,觸摸屏還能讓產品更可靠。典型觸摸屏控制開關包括一個或多個按鍵、滑動條控制或旋轉觸摸傳感器,表面印刷或屏幕顯示可指示控制按鍵位置。
開源電容式觸摸感應軟件。
意法半導體針對8位STM8微控制器平臺開發的開源電容式觸摸感應軟件庫,有助于設計工程師以較低的額外成本和空間尺寸輕松實現觸摸感應制功能。觸摸感應軟件庫可把任何一款8位STM8微控制器變成一個電容式觸摸按鍵控制器。通過觸摸按鈕、轉輪或滑動條等多項配置,設計工程師可以整合觸摸感應功能,同時將STM8微控制器傳統資源分配給應用固件,包括通信、LED控制、蜂鳴器和LCD控制。意法半導體的觸摸感應軟件庫以免版稅的C源代碼的形式提供給客戶,使軟件工程師能夠根據實際應用需求,極度靈活地配置、調整或容納軟件庫。
觸摸屏是通過檢測阻容網絡的充電和放電時間周期來探測人手的觸摸動作,阻容網絡是由一個單一電阻器和觸摸電極電容組成。因為觸摸屏只需一個電阻器,所以材料成本很低。視具體使用那一款產品而定,STM8較多支持24個獨立的觸摸墊。觸摸感應軟件庫僅占用很小的內存空間和處理功能,所以可在一個微控制器上整合其它的應用功能。觸摸感應軟件庫也利用了STM8的低功耗模式,以優化功耗。
觸摸感應軟件庫內嵌先進的功能,以幫助工程師克服在觸摸屏開發過程中遇到的主要挑戰,例如:配置傳感器、調整感應系統、確保觸摸屏在整個終端產品生命周期內操作穩健。這些功能包括按鈕、滑動條控制鈕或旋轉傳感器的定義工具,以及通過調整觸摸檢測閾值和滑動條或轉輪分辨率等參數對觸摸靈敏度進行優化的工具。軟件庫還提供創新的可編程的測量精度優化功能,以及使終端應用具備抗噪的功能。
軟件庫內嵌的自動校準軟件層可免除產品在制造期間的較終調整工序,加快產品上市時間。為較大限度提高長期可靠性,軟件庫含有一個環境變化系統(ECS)。ECS可修正工作電壓和電容以及溫度和濕度等環境因素的自然波動對觸摸屏的影響。
