增強版VFCD1505將超高精度、順時熱穩定、超低絕對TCR優異性能集于一體

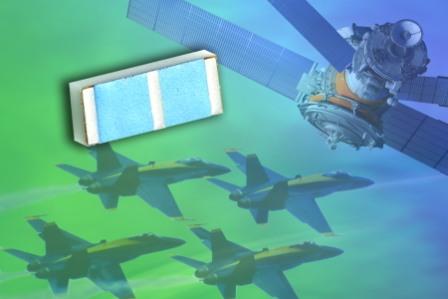

Vishay Intertechnology, Inc.(NYSE 股市代號:VSH)宣布,公司已增強 VFCD1505 表面貼裝倒裝芯片分壓器的功能,器件具有小于 1 秒的幾乎瞬時熱穩定時間。當溫度范圍在 0°C 至 +60°C 和 -55°C 至 +125°C(參考溫度為 +25°C)時,該器件具有 ±0.05 ppm/°C 和 ±0.2 ppm/°C 的超低絕對 TCR,在額定功率時具有 ±5 ppm 的出色 TCR 跟蹤(“自身散熱產生的 ∆R”)及 ±0.005% (50 ppm) 的負載壽命穩定率。
VFCD1505 可在同時蝕刻在公共襯底上的一塊箔上的兩個電阻間提供 ±0.01%(可低至 ±0.005 %)的嚴格容差匹配及 0.1 ppm/°C 的 TCR 跟蹤。對設計人員而言,該一體化結構的電氣特性可改進性能,并實現比分離電阻和配對設計更高的構建利用率。
VFCD1505 的倒裝芯片接頭采用卷繞方式,接頭片位于電阻下方而不是側面,因此可較大限度地減少所需的電路板空間。在由兩個電阻和三個接頭組成的分壓器中,倒裝芯片分壓器在電阻下方配置三個墊片,而不是在側面配置四個墊片。倒裝芯片早期的缺點被認為是防礙檢查焊流,但這一缺點后來通過采用 X 光和其他更先進的技術而得以克服。
VFCD1505 具有較強的靜電放電抗擾能力,可承受高達 25kV 的靜電放電,從而提高了產品的可靠性。在 1 kΩ 至 10 kΩ 的電阻范圍內,分壓器兩面均可實現規定的電阻值。與所有 Vishay 箔電阻一樣,VFCD1505 不受標準值限制,可提供“所要求”的電阻值(如 7 kΩ 及 7.6543 kΩ),且不會增加成本或供貨時間。
該器件的應用包括高精度儀器放大器、橋接網絡、差分放大器及電橋電路中的比例臂,以生產具有超高穩定性和可靠性的產品,例如醫療、測試及軍用設備等。可根據 EEE-INST-002 標準進行篩選 (MIL-PRF 55342)。
VFCD1505 可在溫度為 70°C 時,連續 2000 個小時保持 ±0.005% 的負載壽命穩定率;0.1W 的額定功率(由兩個電阻按其電阻值比例分攤);小于 0.1PPM/V 的低電壓系數;小于 -40 dB的電流噪聲;及 0.05uV/°C 的熱 EMF。該器件具有 1.0 納秒的無振鈴快速響應時間,并且采用無電感 (<0.08uH) 和無電容設計。
即使具有較低的 TCR 跟蹤,電阻比率也可能會根據絕對 TCR 發生極大變化。為了確保良好的電阻比率穩定性,設計人員應利用絕對 TCR 盡可能低的電阻,如 VFCD1505,該器件采用 Vishay 的突破性“Z 箔”技術制成,極大地降低了電阻元件對外加功率變化的敏感性。
在其他技術中,如薄膜與厚膜,即使電阻比率為 1:1,在相同功率負載條件下,電阻對之間仍有溫差。這是由于各電阻因設計及/或制造容差產生的自身散熱,及因封裝內熱阻差異產生的傳熱不對稱所致,即使外加功率極小(接近零)也不例外。
目前,VFCD1505 分壓器可提供樣品,并已實現量產,樣品供貨周期為 72 小時,而標準訂單的供貨周期為 3 周。
VISHAY簡介
Vishay Intertechnology, Inc. 是在紐約證券交易所上市(VSH)的“財富 1,000 強企業”,是全球分立半導體(二極管、整流器、晶體管、光電器件及某些精選 IC)和無源電子元件(電阻器、電容器、電感器、傳感器及轉換器)的較大制造商之一,這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略,以及提供“一站式”服務的能力使 Vishay 成為了全球業界領先者。有關 Vishay 的詳細信息,敬請瀏覽網站 www.vishay.com。
