對系統集成進行了優化的無傳感BLDC電機產品
Melexis 推出了其第二代集成BLDC電機控制器的首位成員:運用TruSense和SineDrive技術的MLX81200產品。這一發明為車用BLDC電機應用的系統化集成創造了新的可能性。
TruSense技術集合了磁阻測試和反電動勢(BEMF)感應來偵測和追蹤的轉子位置。這一組合保證了電機能夠在極大的動態范圍和惡劣的環境中穩定工作。
這些無傳感BLDC電機控制器使用了專用硬件模塊和專利電機控制器算法,從而保證了在嚴苛的車用環境中穩定無故障的無傳感操作。即時轉子位置感應能夠在70毫秒內快速啟動到額定速度。利用相位積分器,專利BEMF(反電動勢)感應能夠在載荷快速變動的情況下使電機運轉速度從極低變?yōu)楦咚佟?/P>
SineDrive電機控制器能夠通過整流來優化每一臺電機的效率和轉矩脈動,在諸如引擎降溫風扇和HVAC風機的運用中十分關鍵。另外,無傳感正弦波電機控制還減低了聲頻噪音,傳導及輻射性散熱,簡化了電機控制。

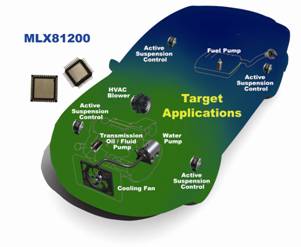

MLX81200使得全球范圍內所有無傳感BLDC電機具備了新的使用功能。寬而可靠的動態操作范圍,能夠防止引擎關閉情況下電池消耗的極低速運行能力,以及高度的集成化使得MLX81200產品成為了在各種混合動力系統中水泵和潤滑油泵的理想方案。另外,這一新控制器的使用也為BLDC加油泵,主減震控制,引擎降溫風扇和HVAC風機方面的運用帶來了益處。
MLX81200整合了一枚16bit微控制器和專門用于BLDC電機控制的高電壓外部模擬接口,可以使用較小的印刷電路板(PCB)附帶有限的幾個外部分離組件,包括30kB快閃(Flash)存儲器、2kB SRAM、128B數據EEPROM、穩壓器、芯片上的RC振蕩器、能直接驅動6個n路功率場效應管(n-channel power FET)的前級驅動器(predriver)、高精度旁路電流感應器、獨立模擬電路監控器、高電壓輸入/輸出接口以及一些用于提高無故障運行的診斷功能元件。
MLX81200采用了QFN48和TQFP48 7*7毫米封裝,較高可以承受150攝氏度的高溫,適合引擎罩內的應用。樣品及全部開發套件已經面世。
