采用4x4mm QFN封裝的36V、1.5A降壓和1.5A升壓2MHz降壓型DC/DC穩壓器和LDO控制器
2008 年12月3 日,凌力爾特公司 (Linear Technology Corporation) 推出采用 4mm x 4mm QFN 或 TSSOP-20E 封裝的 36V、1.5A (ISW) 降壓和升壓型穩壓器以及線性控制器 LT3570。該器件在 2.5V 至 36V (40VMAX) 的 VIN 范圍內工作,非常適合于汽車應用中常見的負載突降和冷車發動情況。獨立輸入引腳可以連接在一起以用單輸入工作,或可以從獨立輸入電源軌工作。降壓型穩壓器在電壓低至 0.8V 時可以提供高達 1A 的連續輸出電流,而升壓型轉換器可以提供高達 38V 的輸出電壓。
與一個外部 NPN 晶體管組合在一起的 LDO 控制器可由降壓型穩壓器的輸出來運行 (以獲得較大效率),或通過一個獨立的輸入引腳來運作 (旨在實現設計靈活性),這兩種方式均提供了低噪聲操作。開關頻率從 500kHz 至 2MHz 是用戶可編程的,從而使設計師能夠優化效率,同時避開關鍵的噪聲敏感頻段,并可同步至 650kHz 至 2.5MHz。4mm x 4mm QFN 封裝 (或耐熱增強型 TSSOP-20 封裝) 和高開關頻率 (可保持使用小的外部電容器和電感器) 的結合提供了一個占板面積非常緊湊和耐熱高效率解決方案。
LT3570 的降壓和升壓開關運用高效率 1.5A、240mVCESAT 開關,將必需的振蕩器、控制、邏輯電路和 LDO 控制器集成到單個芯片中。特殊設計方法在寬輸入電壓范圍內實現了高達 88% 的效率,同時電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其它特點包括用于每個通道的獨立軟啟動功能和熱停機。
LT3570EUF 采用 4mm x 4mm QFN 封裝,以 1,000 片為單位批量購買,每片價格為 2.95 美元。LT3570EFE 采用耐熱增強型 TSSOP-20 封裝,千片批購價為每片 3.05 美元。LT3570IUF 和 LT3570IFE 經過測試,保證在 -40°C 至 125°C 的工作結溫范圍內工作,千片批購價分別為每片 3.39 美元和 3.51 美元。所有版本都有現貨供應。

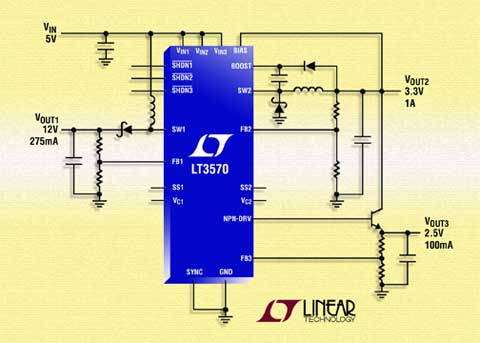

圖片說明:具 LDO 控制器的 36V、1.5A (ISW)、2MHz 降壓和升壓型開關穩壓器
性能概要:LT3570
- 2.5V 至 36V 輸入電壓范圍
- 從 500kHz 至 2MHz 的可編程開關頻率
- 可同步至高達 2.5MHz
- 降壓 VOUT(MIN) = 0.8V
- 升壓:VOUT(MAX) = 0.8V
- 每個轉換器都有獨立軟啟動
- 每個轉換器都有獨立 VIN 電源
- 占空比范圍:1MHz 時為 0% 至 90%
- 采用耐熱增強型 24 引線 (4mm x 4mm) QFN 和 20 引線 TSSOP 封裝
