德州儀器1.5A線性電池充電器較大化AC適配器與USB輸入功率
德州儀器 (TI) 宣布針對智能電話及其它便攜式電子產品應用推出四款具備集成型 FET 的 28V、1.5A 線性充電管理 IC - bq2407x系列。bq2407x 系列鋰離子電池充電器即便在終端設備電池組有故障、完全放電或者缺失的情況下也可直接通過外部電源為其進行供電。更多詳情,敬請?jiān)L問:http://focus.ti.com.cn/cn/docs/prod/folders/print/bq24072.html。

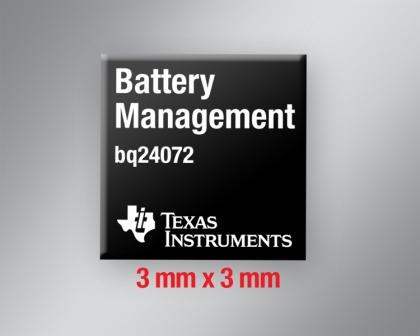

TI 新型 bq24072、bq24073、bq24074 及 bq24075 充電器在 3 毫米 x 3 毫米的 QFN 封裝中高度集成了多種功能。這些充電器集成了 28V、1.5A 輸入 FET 與 5A 電池 FET,而且還擁有電流傳感器、反向逆斷保護、散熱調節以及其它電池管理特性等。這些器件在充電模式下可支持高達 1.5A 的電流,在放電模式下支持高達 5A 的電流,從而可適應 RF 功率放大器的較高電流,比如 GSM 應用中的高電流等。
此外,上述四款 bq2407x 充電器還擁有獨特的電源路徑管理特性,可同時為電池充電并為系統供電,這就減少了電池充電與放電的周期,不僅能夠適時終止充電,而且即便是在電池電量已經用光的情況下也能使系統立即開啟。電池充電速度可根據系統電壓進行動態調節以確保充電過程運行正常。此外,如果適配器不能提供峰值系統電流,則電池還可配合滿足系統的電流要求,從而使設計人員能夠選擇使用較小型的適配器。
bq2407x 系列可提供基于輸入電壓的 USB 模式動態電源管理功能,可監控輸入電壓并在輸入電壓降至預設定值以下時限制輸入電流,這就避免了在 USB 電源配置或設計不當?shù)那闆r下導致系統崩潰。
系統保護與符合 USB 標準
bq2407x 充電器可支持額定 28V 高輸入電壓,帶 6.6V 或 10.5V 的過壓保護閾值,使設計人員能夠選擇可降低系統成本的低價格適配器。適配器輸入電流限制可用電阻進行編程,較高為 1.5A。此外,這些器件還符合 USB-IF 等 USB 充電標準,可將 USB 輸入電流限制為 100mA 或 500mA。
上述器件分三個階段為電池充電,其中包括調節、恒流以及恒壓。bq24072 的系統輸出電壓可自動匹配電池電壓。bq24073 與 bq24074 采用 4.4V 固定輸出電壓,而bq24075 則設置為 5.5V。bq24075 集成了可使電池與系統斷連的電池 SYSOFF 功能,從而使采用 TI bq27510 Impedance Track™ 電池電量計(詳情訪問 http://focus.ti.com.cn/cn/docs/prod/folders/print/bq27510.html)的系統能測量開路電壓并預測剩余電池電量。
廣泛的電池管理產品系列
無線、計算、消費類以及工業、醫療市場領域的終端應用不斷向便攜式方向發展。TI 電池管理解決方案可幫助解決系統保護問題,滿足低成本線性與高效率開關模式電池充電的需求。由于電池供電系統需要越來越高的可靠性,TI 通過保護電路來保護系統免受過壓與過流的影響,從而確保較高的安全性能。
TI 電池管理解決方案可支持各種電池化學技術與電池?cái)?shù)量,既可支持鋰離子技術,又可支持鎳氫電池與鉛酸蓄電池。敬請?jiān)L問 TI 電池論壇在線社區:www.ti.com/batteryforum,與 TI 工程師、第三方成員以及其他工程師共同討論電池設計因素、化學成分以及技術等問題。
所有注冊商標與其它商標均歸其各自所有者所有。
